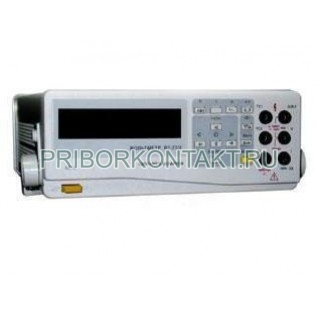

Вольтметр В7-73/1

В7-73/1

Вольтметры универсальные В7-73/1

Также этот прибор может называться: В7 73/1, В773/1, В7 73 1, В7731, В7-7З/1, b7-73/1, b7 73/1, b773/1, b7 73 1, b7731.

В7-73/1 вольтметр универсальный предназначен для измерения напряжения и силы постоянного тока, среднего квадратического значения напряжения и силы переменного тока, электрического сопротивления постоянному току, частоты и периода электрических сигналов.

Сфера применения: контроль и измерение электрических параметров при производстве радиоэлектронной аппаратуры и электрорадиоэлементов, при научных и экспериментальных исследованиях в лабораторных и цеховых условиях, а также в составе информационно-измерительных систем.

Технические характеристики В7-73/1:

Постоянное напряжение

Диапазоны измерений - от 10 мкВ до 1000 В.

Пределы измерения вольтметров - 200 мВ, 2 В, 20 В, 200 В, 1000 В.

Пределы основной погрешности - ±0,01%.

Переменное напряжение

Диапазоны измерений - от 1 мВ до 700 В.

Пределы измерения - 200 мВ, 2 В, 20 В, 200 В, 700 В.

Диапазон частот - от 20 Гц до 100 кГц.

Пределы погрешности - ±0,5%.

Сила постоянного тока

Диапазоны измерений - от 100 мкА до 2 А.

Пределы измерения В7-73/1 - 2 А.

Пределы основной погрешности - ±0,06%.

Сила переменного тока

Диапазоны измерений - от 10 мА до 2 А.

Пределы измерения - 2 А.

Диапазон частот В7-73/1 - от 20 Гц до 5 кГц.

Пределы основной погрешности - ±0,4%.

Электрическое сопротивление

Диапазоны измерений - от 0,1 Ом до 2 ГОм.

Предел измерения - 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2000 кОм, 20 МОм, 2 ГОм.

Пределы допускаемой основной погрешности - ±0,06%.

Частота сигнала

Диапазоны измерений - от 20 Гц до 1 МГц.

Предел измерения - 1 МГц.

Пределы допускаемой основной погрешности - ±0,02%.

Напряжение входного сигнала:

- синусоидальная форма - от 0,5 В до 150 В;

- импульсная форма - от 1 В до 30 В (от 20 Гц до 1 МГц); от 1 В до 150 В (от 20 Гц до 100 кГц).

Период сигнала

Диапазон измерений - от 100 мкс до 50 мс.

Предел измерения В7-73/1 - 50 мс.

Пределы допускаемой основной погрешности - ±0,03%.

Длительность импульсов вольтметра - не менее 10 мкс.

Скважность импульсов - не более 10.

Напряжение входного сигнала - от 1 В до 30 В.

Время измерения - не более 500 мс.

Интерфейс - IEEE 488.

Габаритные размеры - не более 268×100×310 мм.

Масса - 3 кг.

В основу работы приборов вольтметры В7-73/1 заложен принцип преобразования измеряемой величины в нормированное значение постоянного напряжения с последующим его преобразованием методом широтно-импульсной модуляции в цифровой код.

Условия эксплуатации В7-73/1:

Температура окружающей среды - от 5º С до 40º С.

Относительная влажность воздуха при температуре 25º С - до 80%.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.).

Напряжение - 220±22 В;

Частота вольтметров - 50±0,5 Гц.

Потребляемая мощность - не более 12 В·А.

Средняя наработка на отказ - не менее 15 000 ч.
