Вольтметр В7-35

Наименование параметра	Значение
	по техническим условиям
	номинальное	допустимое
Диапазоны измеряемых величин:
1) напряжение постоянного тока		10^-4В…1000В
2) сила постоянного тока		10^-7А…1А
с внешним шунтом 10А		1А…10А
3) напряжение переменного тока:
в диапазоне частот от 20Гц до 20кГц		10^-4В…300В
в диапазоне частот от 20Гц до 1кГц, без внешнего делителя 1:1000		10^-4В…600В
в диапазоне частот от 20Гц до 20кГц с внешним делителем 1:1000		300В…1000В
в диапазоне частот от 20кГц до 100МГц с высокочастотным преобразователем		0,1В…1,2В
в диапазоне частот от 20кГц до 30МГц с высокочастотным преобразователем		0,1В…12В
4) сила переменного тока:
в диапазоне частот от 20Гц до 20кГц		10^-4мА…12мА
в диапазоне частот от 20Гц до 1кГц		10^-4мА…1мА
с внешним шунтом 10А		1А…10А
5) сопротивление постоянного тока		1 Ом…10^-7 Ом
Относительная основная погрешность измерения напряжения постоянного тока:
на пределе 100мВ		±[0,2+0,1(\|Х_к/Х\|-1)]%
на пределе 1В		±[0,2+0,1(\|Х_к/Х\|-1)]%
на пределе 10В		±[0,2+0,1(\|Х_к/Х\|-1)]%
на пределе 100В		±[0,2+0,1(\|Х_к/Х\|-1)]%
на пределе 1000В		±[0,2+0,1(\|Х_к/Х\|-1)]%
Относительная основная погрешность измерения силы постоянного тока, в пределах:
на пределе 100мкА		±[0,4+0,1(\|Х_к/Х\|-1)]%
на пределе 1мА		±[0,4+0,1(\|Х_к/Х\|-1)]%
на пределе 10мА		±[0,4+0,1(\|Х_к/Х\|-1)]%
на пределе 100мА		±[0,4+0,1(\|Х_к/Х\|-1)]%
на пределе 1000мА		±[0,4+0,1(\|Х_к/Х\|-1)]%
на пределе 10А (с шунтом 10А)		±[0,4+0,1(\|Х_к/Х\|-1)]%
Относительная основная погрешность измерения напряжения переменного тока, в пределах:
1) в диапазоне частот от 20Гц до 20кГц:
на пределе 100мВ		±[0,4+0,2(\|Х_к/Х\|-1)]%
на пределе 1В		±[0,4+0,2(\|Х_к/Х\|-1)]%
на пределе 10В		±[0,6+0,3(\|Х_к/Х\|-1)]%
на пределе 100В		±[0,6+0,3(\|Х_к/Х\|-1)]%
на пределе 1000В (до 300В)		±[0,6+0,3(\|Х_к/Х\|-1)]%
2) в диапазоне частот от 20Гц до 1кГц на пределе 1000В (от 300В до 600В)		±[1+0,5(\|Х_к/Х\|-1)]%
3) в диапазоне частот от 20Гц до 20кГц на пределе 1000В (свыше 300В, с внешним делителем 1:1000)		±[1+0,5(\|Х_к/Х\|-1)]%
Относительная основная погрешность измерения силы переменного тока, в пределах:
1) в диапазоне частот от 20Гц до 20кГц:
на пределе 100мкА		±[0,6+0,3(\|Х_к/Х\|-1)]%
на пределе 1мА		±[0,6+0,3(\|Х_к/Х\|-1)]%
на пределе 10мА		±[0,6+0,3(\|Х_к/Х\|-1)]%
2) в диапазоне частот от 20Гц до 1кГц:
на пределе 100мА		±[0,8+0,4(\|Х_к/Х\|-1)]%
на пределе 1000мА		±[0,8+0,4(\|Х_к/Х\|-1)]%
на пределе 10А (с шунтом 10А)		±[0,8+0,4(\|Х_к/Х\|-1)]%
Относительная основная погрешность измерения сопротивления постоянному току, в пределах:
на пределе 1 кОм		±[0,4+0,1(\|Х_к/Х\|-1)]%
на пределе 10 кОм		±[0,4+0,1(\|Х_к/Х\|-1)]%
на пределе 100 кОм		±[0,4+0,1(\|Х_к/Х\|-1)]%
на пределе 1 МОм		±[0,4+0,1(\|Х_к/Х\|-1)]%
на пределе 10 МОм		±[0,7+0,1(\|Х_к/Х\|-1)]%
Относительная основная погрешность измерения напряжения переменного тока высокой частоты с преобразователем высокочастотным, в пределах:
1) в диапазоне частот от 20кГц до 100МГц		±[3+2(\|Х_к/Х\|-1)]%
2) в диапазоне частот от 20кГц до 30МГц		±[3+2,5(\|Х_к/Х\|-1)]%
Наработка на отказ		не менее 12000ч
Средний ресурс	10000ч

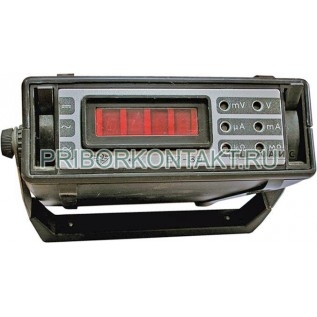

Вольтметр В7-35

Описание товара:

Описание товара

В7-35

Характеристики

Похожие товары (8)

Прочие
Артикул	В7-35
