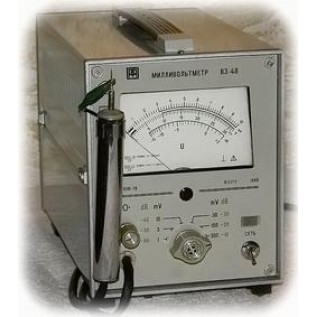

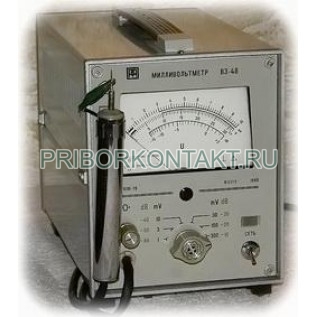

Вольтметр В3-48

Милливольтметр В3-48 (В3 48, В348, b3-48, b3 48, b348)

Предназначен для измерения среднеквадратического значения напряжения произвольной формы и для преобразования среднеквадратического значения напряжения произвольной формы в пропорциональное постоянное напряжение.
Диапазон измерений от 0,3мВ до 300В
Основная погрешность ±2,5%

Милливольтметр В3-48 среднеквадратических значений предназначен для измерения среднеквадратического значения напряжения произвольной формы и для преобразования среднеквадратического значения напряжения произвольной формы в пропорциональное постоянное напряжение.

Милливольтметр В3-48 имеет отдельную шкалу, проградуированную в децибелах. Уровень "0" децибел равен 0,775 В.

Рабочие условия эксплуатации прибора Милливольтметр В3-48:

- температура окружающего воздуха от 263 до 313 К (от минус 10 до +40°С);

- относительная влажность до 95 % при температуре 30°С;

- атмосферное давление 100±4,0 кПа (750 ±30 мм рт.ст.);

- питание прибора от сети переменного тока напряжением 220±22 В частотой 50±0,5 Гц или напряжением 220±11 В частотой 400Гц, содержание гармоник до 5,0 %.

Диапазон измеряемых прибором напряжений от 0,3мВ до 300В перекрывается поддиапазонами 1мВ, 3мВ, 10мВ, 30мВ, 100мВ и 300мВ. Поддиапазоны 1В, 3В, 10В, 30В, 100В, 300В обеспечиваются с применением делителя ДН-117.

Милливольтметры В3-48 измеряют напряжения сигналов произвольной формы, содержащих одну или несколько частот одновременно в диапазоне от 10Гц до 50МГц.

Предел допускаемой основной погрешности прибора, выраженный в процентах от конечного значения установленного поддиапазона, не превышает ±2,5%. Частота градуировки - 1 кГц. Предел допускаемой погрешности прибора и изменение показаний прибора в рабочих областях частот относительно показания на частоте градуировки не должны превышать значений, указанных в табл. 1.

Таблица 1

Выходное напряжение преобразователя (Uвых) соответствует значению, определяемому по формуле:

Uвых= U₀·U/Uк (В) (1)

где Uк - напряжение в вольтах, равное конечному значению шкалы на установленном поддиапазоне; U - действительное значение входного (измеряемого) напряжения в вольтах, U₀ - абсолютное значение напряжения, равное 1В. Погрешность выходного напряжения преобразователя не превышает значений, указанных выше.

Значение переменной составляющей выходного напряжения преобразователя не превышает 10 мВ. Выходное сопротивление преобразователя - 1000±100 Ом. Милливольтметр В3-48 обеспечивает измерение напряжения произвольной формы с коэффициентом амплитуды Ка, не превышавшим значения, определенного по формуле:

Ка = 4U_K/U (2)

где U_K - напряжение, равное конечному значению шкалы на установленном поддиапазоне в вольтах. U - действительное значение измеряемого напряжения в вольтах.

Милливольтметр В3-48 имеет выход широкополосного усилителя со следующими параметрами:

- напряжение на выходе 200±40 мВ (при установке указателя на конечную отметку шкалы);

- выходное сопротивление - 50±5 0м.

Активное входное сопротивление прибора на частоте 45 Гц не менее 20 МОм на поддиапазонах 1мВ-300мВ и 3±0,3МОм с делителем ДН-117.

Входная емкость не превышает 8 пФ на поддиапазонах 1мВ-300мВ и 4 пФ - с делителем ДН-117. Милливольтметр В3-48 обеспечивает свои технические характеристики в пределах норм после времени самопрогрева, равного 15 мин. Прибор допускает непрерывную работу в рабочих условиях в течение 8 часов.

Время установления показаний не превышает 10 с. Изменение показаний прибора, вызванное отклонением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего интервала температур, не превышает 0,8 значения пределов допускаемой основной погрешности на каждые

10 градусов изменения температуры. Вариация показаний прибора не превышает 1,0%.

Милливольтметры В3-48 позволяют измерять напряжение в цепях с постоянной составляющей до 150 В, а при использовании делителя ДН-117 в цепях с постоянной составляющей - до 300 В.

Мощность, потребляемая прибором от сети, при номинальном напряжении не превышает 30 В·А. Наработка на отказ не менее 3000 часов.
Габаритные размеры:
а) для прибора с приемкой заказчика: прибора 170x206x328 мм, укладочного ящика 290x332x432 мм, ящика 438x582x628 мм;
б) для прибора с приемкой ОТК: прибора 1505x206x297 мм, ящика 396x542x526 мм.
Масса: а) для прибора с приемкой заказчика:

прибора - не более 6 кг, прибора в укладочном ящике - не более 15 кг, прибора в ящике - не более 35 кг;

б) для прибора с приемкой ОТК: прибора - не более 5 кг, прибора в ящике - не более 30 кг.
