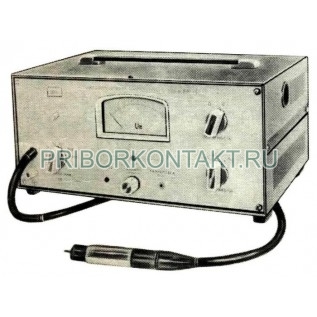

Вольтметр В4-12

Также этот прибор может называться: В412, В4 12, Вч-12, v4-12, v412, v4 12, b4-12, b412, b4 12.

В4-12 милливольтметр импульсного тока предназначен для измерения амплитудных значений напряжений видеоимпульсов и амплитудных значений напряжений переменного тока.

Милливольтметры В4-12 применяются в лабораторных, цеховых и полевых условиях.

Диапазон частот измеряемых синусоидальных напряжений - от 500 Гц до 5 МГц.

Диапазон измерения напряжения:

- на пределах шкал от 3 мВ до 1000 мВ - от 1 мВ до 100 В;

- с внешним делителем 1:1000 - от 1 В до 100 В.

Пределы основной погрешности измерения амплитуды для милливольтметра В4-12:

- видеоимпульсов и синусоидальных напряжений - от ±4% до 6%;

- синусоидальных напряжений - ±10%;

- в диапазоне частот при измерении с внешним делителем - от 1 МГц до 5 МГц.

Диапазон частот (для гармонических сигналов) - от 500 Гц до 5 МГц.

Длительность импульсов - от 0,1 мкс до 300 мкс.

Частота повторения импульсов - от 50 Гц до 100 кГц.

Скважность импульсов для В4-12 - не менее 2.

Длительность фронта импульсов - не менее 15 нс.

Входное сопротивление - 1 МОм.

Входная емкость - 10 пФ.

Питание милливольтметра В4-12 от сети переменного тока:

- напряжением - 220±22 В; 220±11 В;

- частотой - 50±0,5 Гц; 400 Гц.

Потребляемая мощность - 20 В?А.

Габаритные размеры - 360?185?285 мм.

Масса - не более 10 кг.

Особенности милливольтметра В4-12:

- жесткие условия эксплуатации;

- переносный прибор;

- выполнен на ППП.

Измеряет амплитуды видеоимпульсов прямоугольной формы обеих полярностей с отсчетом значений амплитуд от линии среднего значения, а также амплитуды синусоидальных напряжений.

Применяется при исследовании параметров полупроводниковых приборов, при измерениях амплитуды коротких импульсов, параметров радио- и телевизионных станций, для поверки и наладки вольтметров, импульсных генераторов, ВЧ-генераторов, а также при измерениях напряжений переменного тока в лабораторных, производственных и жестких условиях эксплуатации.

Использование в приборе В4-12 диодного автокомпенсационного детектора позволяет измерять сигналы импульсных и гармонических напряжений. Входное устройство прибора выполнено в виде выносного высокочастотного пробника, а внешний делитель - в виде насадки к этому пробнику. Такое конструктивное построение дает возможность измерять импульсные напряжения с крутыми фронтами малой длительности в несогласованных цепях и коаксиальных трактах. В последнем случае пробник включается в этот тракт через прилагаемый к прибору тройниковый переход.

Температура окружающего воздуха - от +30° С до +50° С.

Относительная влажность при +40° С - до 98%.
