Вольтметр В7-64

В7-64

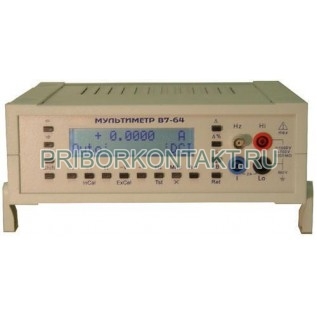

Мультиметр В7-64

Также этот прибор может называться: В764, В7 64, b7-64, b764, b7 64.

В7-64 мультиметр предназначен для измерения: постоянного и переменного напряжений, силы постоянного и переменного токов, сопротивления постоянному току, частоты.

Мультиметры В7-64 обеспечивают измерение среднеквадратического значения (СКЗ) сигналов переменного тока несинусоидальной формы с большим коэффициентом амплитуды. Прибор рассчитан на работу в составе автоматизированных систем с интерфейсом RS-232C.

Технические характеристики В7-64:

Измерение напряжения постоянного тока

Диапазон измерения - от 0 до 1250 В.

Предел до пускаемой погрешности измерений в диапазоне:

- от 0 до 500 мВ - ±(50 млн^-1 Ux + 3 ед. мл. р.);

- от 500 мВ до 1999,999 мВ - ±(50 млн^-1 Ux + 5 ед. мл. р.);

- от 2 В до 12,5 В - ±(50 млн^-1 Ux + 2 ед. мл. р.);

- от 12,5 В до 50 В - ±(100 млн^-1 Ux + 3 ед. мл. р.);

- от 50 В до 199,9999 В - ±(100 млн^-1 Ux + 5 ед. мл. р.);

- от 200 В до 1250 В - ±(100 млн^-1 Ux + 3 ед. мл. р.).

Входное сопротивление в диапазоне:

- от 0 до 12,5 В - более 1000 МОм;

- от 12,5 В до 1250 В - 10 МОм ±1%.

Температурный коэффициент в диапазоне:

- от 0 до 12,5 В - 4 млн^-1/° С;

- от 12,5 В до 1250 В - 5 млн^-1/° С.

Измерение среднеквадратического значения напряжения переменного тока В7-64

Диапазон измерения - от 1 мВ до 750 В.

Предел допускаемой основной погрешности при Т=Тк±5° С (Тк - температура калибровки) в диапазоне от 1 мВ до 20 мВ частотой:

- от 10 Гц до 20 Гц - ±(1,5% + 10 ед. мл. р.);

- от 20 Гц до 40 Гц - ±(0,5% + 10 ед. мл. р.);

- от 40 Гц до 100 Гц - ±(0,3% + 10 ед. мл. р.);

- от 0,1 кГц до 10 кГц - ±(0,2% + 10 ед. мл. р.);

- от 10 кГц до 20 кГц - ±(0,3% + 10 ед. мл. р.);

- от 20 кГц до 1 МГц - не нормируется.

Предел допускаемой основной погрешности при Т=Тк±5° С в диапазоне от 20 мВ до 199,99 мВ частотой:

- от 10 Гц до 20 Гц - ±(1,5% + 10 ед. мл. р.);

- от 20 Гц до 40 Гц - ±(0,5% + 10 ед. мл. р.);

- от 40 Гц до 100 Гц - ±(0,3% + 10 ед. мл. р.);

- от 0,1 кГц до 10 кГц - ±(0,2% + 10 ед. мл. р.);

- от 10 кГц до 20 кГц - ±(0,3% + 10 ед. мл. р.);

- от 20 кГц до 50 кГц - ±(0,5% + 20 ед. мл. р.);

- от 50 кГц до 100 кГц - ±(1% + 30 ед. мл. р.);

- от 100 МГц до 1 МГц - не нормируется.

Предел допускаемой основной погрешности при Т=Тк±5° С в диапазоне от 200 мВ до 199,999 В частотой:

- от 10 Гц до 20 Гц - ±(1,5% + 50 ед. мл. р.);

- от 20 Гц до 40 Гц - ±(0,5% + 50 ед. мл. р.);

- от 40 Гц до 100 Гц - ±(0,3% + 50 ед. мл. р.);

- от 0,1 кГц до 10 кГц - ±(0,2% + 50 ед. мл. р.);

- от 10 кГц до 20 кГц - ±(0,3% + 50 ед. мл. р.);

- от 20 кГц до 50 кГц - ±(0,5% + 200 ед. мл. р.);

- от 50 кГц до 100 кГц - ±(1% + 300 ед. мл. р.);

- от 100 кГц до 1 МГц - не нормируется.

Предел допускаемой основной погрешности при Т=Тк±5° С в диапазоне от 200 В до 750 В частотой:

- от 10 Гц до 20 Гц - ±1,5%;

- от 20 Гц до 40 Гц - ±0,5%;

- от 40 Гц до 10 кГц - ±0,3%;

- от 10 кГц до 20 кГц - ±0,4%;

- от 20 кГц до 1 МГц - не нормируется.

Измерение сопротивления В7-64

Диапазон измерения - от 0 до 1999 МОм

Предел допускаемой основной погрешности при Т=Тк±5° С в диапазоне:

- от 0 до 1999,99 кОм - ±(300 млн^-1·Rx+ 3 ед. мл. р.);

- от 2 МОм до 1999 МОм - ±150 млн^-1R.

Измерительный ток - (10 000 000·Rx+50 000) мкА.

Температурный коэффициент в диапазоне:

- от 0 до 19,9999 кОм - 15 млн^-1/° С;

- от 20 кОм до 199,999 кОм - 25 млн^-1/° С;

- от 2 МОм до 1999 МОм - 25R млн^-1/° С.

Измерение силы постоянного и переменного тока

Диапазон измерения - от 0 до 2000 мА.

Сопротивление шунта:

- номинальное значение - 0,1 Ом;

- входное сопротивление - не более 0,3 Ом.

Постоянный ток

Допускаемая основная погрешность при Т=Тк±5° С в диапазоне:

- от 0 до 1000 мА - ±(0,02% Iх ±2 ед. мл. р.);

- от 1000 мА до 2000 мА - ±0,03% Iх.

Температурный коэффициент в диапазоне от 0 до 2000 мА - не более 25 млн^-1/° С.

Переменный ток

Предел допускаемой основной погрешности при Т=Тк±5° С в диапазоне от 0 до 2000 мА частотой:

- от 10 Гц до 20 Гц- ±(1,5% Iх + 5 ед. мл. р.);

- от 20 Гц до 40 Гц - ±(0,5% Iх + 5 ед. мл. р.);

- от 40 Гц до 5 кГц - ±(0,2% Iх + 5 ед. мл. р.).

Температурный коэффициент в диапазоне от 0 до 2000 мА - 150 млн^-1/° С.

Измерение частоты В7-64

Диапазон измерения - от 0 до 1200 МГц.

Режим "Hz"

Предел допускаемой основной погрешности при T=Tк ±5° С в диапазоне от 0 до 50 000 кГц - ±(10 млн^-1·Fх + 2 ед. мл. р.).

Режим "MHz"

Предел допускаемой основной погрешности при T=Tк ±5° С в диапазоне от 20 000 кГц до 1 200 000 кГц - ±(10 млн^-1·Fх + 2 ед. мл. р.).

Входное сопротивление - не менее 40 кОм.

Емкость - не более 15 пФ.

Температурный коэффициент - не более 1 млн^-1/° С.

Обработка измеренных данных

«D» - вычисление абсолютного отклонения относительно опорного (начального) уровня.

«D%» - вычисление относительного отклонения в процентах от опорного уровня.

Диапазон измерений - ±100 000%.

«%» - отношение к опорному уровню с отсчетом в процентах (опорное значение принимается за 100%).

«dB» - отношение к опорному уровню с отсчетом в децибелах (опорное значение принимается за 0 дБ).

Диапазон измерений ±160 дБ, разрешающая способность 0,01 дБ (0,001 дБ при усреднении).

Наработка на отказ - не менее 15 000 ч.

Габаритные размеры мультиметра - не более 232×85×326 мм.

Масса В7-64 - не более 2 кг.

Условия эксплуатации В7-64:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при температуре до +25° С - до 90%.

Атмосферное давление - от 630 мм. рт. ст. до 800 мм. рт. ст.

Напряжение питающей сети - (220±22) В.

Частота - (50±1) Гц.

Мощность, потребляемая прибором от сети питания, не превышает 15 В·А.
