Вольтметр В3-38В

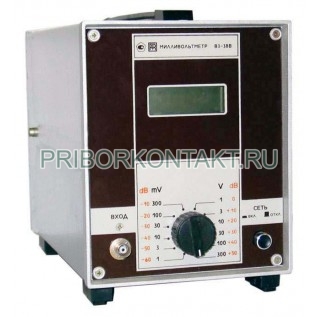

Милливольтметр В3-38В

Милливольтметр В3-38В предназначен для измерения среднеквадратического значения переменного напряжения синусоидальной формы, а также для преобразования этого значения в пропорциональное постоянное напряжение. Прибор оснащен 3¹/₂-разрядным цифровым индикатором, что удобно при наладке и контроле параметров в лабораторных и производственных условиях.

Назначение и области применения

В3-38В применяют для измерений в трактах связи, радиоэлектронных узлах, измерительных стендах и в приборостроении, когда требуется контроль действующего значения синусоидального напряжения в широком частотном диапазоне. Наличие выхода преобразователя позволяет использовать прибор как измерительный преобразователь для подачи сигнала на регистраторы, АЦП и системы автоматизации.

Рабочие условия эксплуатации

• Температура окружающего воздуха - 5-40 °С.
• Относительная влажность - до 80% при 25 °С.
• Атмосферное давление - 84-106 кПа (630-795 мм рт. ст.).
• Питание - (220±22) В, (50±0,5) Гц.

Диапазоны измерений и частотные области

Диапазон измеряемых напряжений - от 100 мкВ до 300 В. Перекрытие диапазона выполняется поддиапазонами с верхними пределами 1 мВ, 3 мВ, 10 мВ, 30 мВ, 100 мВ, 300 мВ, 1 В, 3 В, 10 В, 30 В, 100 В и 300 В.

Диапазон частот измерений - 20 Гц - 5 МГц. Частота градуировки - 1 кГц. Нормальная область частот (I) - 45 Гц - 1 МГц включительно. Рабочие области частот: II - 20-45 Гц (исключая 45 Гц), III - свыше 1 до 3 МГц включительно, IV - свыше 3 до 5 МГц включительно.

Погрешности измерений

Предел допускаемой основной относительной погрешности δ₀ при коэффициенте гармоник измеряемого напряжения не более 1,2% определяется выражением:

δ₀ = ±[2,0 + (U_к/U_х - 1)]%

где U_к - конечное значение установленного поддиапазона, мВ (В); U_х - показание прибора, мВ (В).

Погрешности в рабочих областях частот

Выходы прибора

В3-38В имеет выход широкополосного усилителя с напряжением (100±20) мВ в верхних точках поддиапазонов 1 мВ, 3,16 мВ, 10 мВ, 31,6 мВ, 100 мВ, 316 мВ, 1 В, 3,16 В, 10 В, 31,6 В, 100 В и 316 В.

Также предусмотрен выход преобразователя, где выходное напряжение рассчитывается по формуле:

U_вых = U_х/U_к · U₀

где U_к - напряжение в верхней точке поддиапазона; U_х - показание прибора, В; U₀ - номинальное выходное напряжение, равное 1 В. Пределы допускаемой погрешности преобразования соответствуют погрешностям измерений. Выходное сопротивление преобразователя - (1000±100) Ом.

Входные параметры и устойчивость к воздействиям

• Допускаемая постоянная составляющая на входе - не более 250 В.
• Время установления показаний - не более 3 с.
• Сохранение основной погрешности после воздействия пятикратного перегрузочного напряжения, но не более 600 В.
• Активное входное сопротивление (45 Гц): не менее 4 МОм на поддиапазонах 1 мВ-300 мВ и не менее 5 МОм на поддиапазонах 1 В-300 В.
• Входная емкость: не более 25 пФ на поддиапазонах 1 мВ-300 мВ и не более 15 пФ на поддиапазонах 1 В-300 В.
• Емкость каждого соединительного кабеля - не более 80 пФ.
• Показание индикатора от собственных шумов при замкнутом входе - не более 5% от верхнего предела установленного поддиапазона.
• Дополнительная погрешность от изменения температуры - не более половины предела основной погрешности на каждые 10 °С.
• Дополнительная погрешность при несинусоидальности (коэффициент гармоник до 20%) - одна треть значения коэффициента гармоник (в процентах).
• Дополнительная погрешность от внешнего однородного магнитного поля 0,5 мТл (частота сети питания) - на уровне предела основной погрешности.

Питание, режим работы и надежность

• Время установления рабочего режима - 5 мин.
• Потребляемая мощность - не более 5,5 В-А при номинальном напряжении.
• Допускаемая непрерывная работа - до 8 ч в сутки, перерыв после 8 ч - не менее 3 ч.
• Средняя наработка на отказ - не менее 15000 ч.
• Средний срок службы - не менее 15 лет.
• Среднее время восстановления - не более 2 ч.

Габариты и масса

• Габаритные размеры прибора - не более 155х209х278 мм.
• Габаритные размеры транспортной тары - не более 634х534х566 мм.
• Масса прибора - не более 2,5 кг.
• Масса прибора с транспортной тарой - не более 25 кг.
