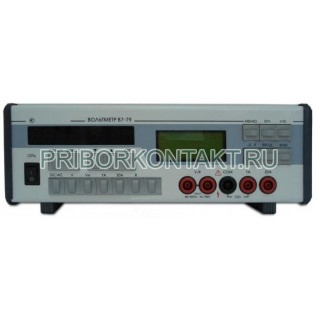

Вольтметр В7-79

В7-79

В7-79 вольтметр универсальный

Также этот прибор может называться: В779, В7 79, b7-79, b779, b7 79, В-779, В 779.

В7-79 вольтметр универсальный предназначен для измерения напряжения постоянного тoка и силы постоянного тока, среднего квадратического значения (СКЗ) напряжения переменного тока и среднего квадратического значения силы переменного тока, сопротивления постоянному току, частоты и периода электрических сигналов.

Технические характеристики В7-79:

Диапазон напряжения постоянного тока - от 10 мкВ до 1000 В (с конечными значениями Uк - 100 мВ; 1 В; 10 В; 100 В; 1000 В).

Погрешность измерения напряжения постоянного тока В7-79 - от ±0,0028% до ±0,0043%.

Входное сопротивление вольтметра при измерении напряжения постоянного тока:

- на диапазонах измерений с конечными значениями Uк - 100 мВ; 1 В; 10 В - не менее 100 ГОм;

- на остальных диапазонах измерений - 10 MОм ±100 кОм.

Коэффициент подавления помех нормального вида для частоты сети питания 50 Гц при измерении напряжения постоянного тока на диапазоне 10 В при включенном фильтре низких частот - не менее 70 дБ.

Коэффициент подавления помех общего вида постоянного и переменного тока с частотой сети питания 50 Гц при измерении напряжения постоянного тока в нормальных условиях применения при разбалансе сопротивления внешних измерительных цепей, равном 1 кОм - не менее 140 дБ.

Вольтметры В7-79 обеспечивают измерение среднеквадратического значения напряжения переменного тока - от 1 мВ до 750 В в диапазоне частот - от 10 Гц до 10 МГц:

- при измерении через входные гнезда на диапазонах 100 мВ, 1 В и 10 В - от 10 Гц до 1 МГц;

- при измерении через коаксиальный разъем на диапазонах 10 мВ, 100 мВ, 1 В и 10 В - от 10 Гц до 10 МГц;

- при измерении через входные гнезда и через коаксиальный разъем на диапазоне 100 В - от 10 Гц до 500 кГц;

- при измерении через входные гнезда и через коаксиальный разъем на диапазоне 750 В - от 10 Гц до 100 кГц.

Погрешность измерения СКЗ напряжения переменного тока:

- при F=10 Гц - 100 кГц - от ±0,09% до ±0,7%;

- при F=(100 - 500) кГц - от ±0,3% до ±1,5%;

- при F=(0,5 - 10) МГц - от ±1,5% до ±6,0%.

Пределы допускаемой дополнительной погрешности при измерении напряжения переменного тока несинусоидальной формы:

- в диапазоне частот от 10 Гц до 10 кГц с коэффициентом амплитуды Ка≤5 - не более ±1%;

- в диапазоне частот от 10 кГц до 100 кГц с коэффициентом амплитуды Ка≤5 - не более ±3%.

Входное активное сопротивление вольтметра В7-79 на частоте 45 Гц при измерении напряжения переменного тока - от 9 МОм до 11 МОм.

Входная емкость (без учета емкости входного кабеля) - не более 50 пФ.

Коэффициент подавления помех общего вида переменного тока с частотой сети питания 50 Гц при измерении напряжения переменного тока на диапазоне 10 В в нормальных условиях применения при разбалансе сопротивления внешних измерительных цепей, равном 1 кОм - не менее 75 дБ.

Вольтметры В7-79 обеспечивают измерение среднеквадратического значения гармонического сигнала высокочастотного напряжения переменного тока - от 10 мВ до 1000 В в диапазоне частот - от 10 кГц до 1500 МГц:

- через пробник в диапазоне частот 10 кГц - 1500 МГц - от 10 мВ до 10 В;

- через пробник с делителем 1:100 в диапазоне частот от 100 кГц до 10 МГц - от 3 В до 1000 В;

- через пробник с делителем 1:100 в диапазоне частот 10 МГц до 300 МГц - от 3 В до напряжения, определяемого по формуле U(В)=10000/F(МГц).

Диапазон напряжения переменного тока в широкой полосе частот:

- через пробник - от 10 мВ до 10 В, от 10 кГц до 1,5 ГГц;

- через пробник с делителем 1:100 - от 3 В до 1000 В, от 10 кГц до 300 МГц.

Погрешность измерения напряжения переменного тока в широкой полосе частот:

- через пробник - от ±1,6% до ±20%;

- через пробник с делителем 1:100 - от ±4% до ±30%.

Диапазон силы постоянного тока - от 0,1 мкА до 20 А (с конечными значениями Iк - 100 мкА; 1 мА; 10 мА; 100 мА; 1 А; 20 А).

Погрешность измерения постоянного тока В7-79 - от ±0,012% до ±0,2%.

Диапазон СКЗ силы переменного тока в диапазоне частот от 10 Гц до 5 кГц - от 10 мкА до 20А (с конечными значениями Iк - 100 мкА; 1 мА; 10 мА; 100 мА; 1 А; 20 А).

Погрешность измерения СКЗ силы переменного тока:

- при R=10 мОм - 10 Мом - от ±0,007% до ±0,015%;

- при R=10 МОм -1 ГОм - от ±0,2% до ±5%.

Внутреннее сопротивление Rвн вольтметра В7-79 на разных диапазонах при измерении постоянного и переменного токов соответствуют значениям:

- при Iк=100 мкА - 1,5 кОм ±30%;

- при Iк=1 мА - 150 Ом ±30%;

- при Iк=10 мА - 15 Ом ±30%;

- при Iк=100 мА - 1,5 Ом ±30%;

- при Iк=1 А - 0,15 Ом ±30%;

- при Iк=20 А - 0,075 Ом ±30%.

Вольтметр В7-79 обеспечивает измерение сопротивления постоянному току на диапазонах измерений с конечными значениями Rк - 1 кОм; 10 кОм; 100 кОм; 1 МОм; 10 МОм; 100 МОм; 1 ГОм - от 10 мОм до 1 ГОм.

Пределы допускаемой основной погрешности при измерении сопротивления постоянному току не превышают значений:

- при Rк=1 кОм и ценой единицы младшего разряда1 мОм - 0,005 + 0,002;

- при Rк=10 кОм и ценой единицы младшего разряда10 мОм - 0,005 + 0,002;

- при Rк=100 кОм и ценой единицы младшего разряда100 мОм - 0,01 + 0,002;

- при Rк=1 МОм и ценой единицы младшего разряда1 Ом - 0,01 + 0,002;

- при Rк=10 МОм и ценой единицы младшего разряда100 Ом - 0,01 + 0,002;

- при Rк=100 МОм и ценой единицы младшего разряда1 кОм - 0,15 + 0,05;

- при Rк=1 ГОм и ценой единицы младшего разряда100 кОм - 5 + 0,05.

Максимальное значение силы постоянного тока I, протекающего через измеряемые сопротивления Rк, в нормальных условиях применения В7-79 равно значениям:

- при Rк=1 кОм - 0,5 мА;

- при Rк=10 кОм - 50 мкА;

- при Rк=100 кОм - 5 мкА;

- при Rк=1 МОм - 0,5 мкА;

- при Rк=10 МОм - 50 нА;

- при Rк=10 МОм - 50 нА;

- при Rк=1 ГОм - 5 нА.

Максимальное значение напряжения постоянного тока на разомкнутых измерительных гнездах вольтметра В7-79 на диапазонах измерений с конечными значениями Rк= 1 кОм; 10 кОм; 100 кОм; 1 МОм; 10 МОм; 100 МОм и 5 В на диапазоне измерения с конечным значением Rк=1 ГОм - 0,5 В.

Погрешность определения - не более ±1%.

Диапазон частоты сигнала с напряжением на входе от 20 мВ до 750 В - от 10 Гц до 1 МГц.

Погрешность измерения частоты сигнала - ±(0,1% Fх + 1 Гц).

Время измерения прибором В7-79:

- напряжения постоянного и переменного тока и силы постоянного тока - не более 500 мс;

- силы переменного тока и сопротивления постоянному току (до 10 МОм включительно) - не более 2000 мс;

- сопротивления постоянному току (100 МОм и 1 ГОм) - не более 6000 мс.

Пределы допускаемой дополнительной погрешности вольтметра В7-79 при изменении температуры окружающего воздуха на каждые 10° С в интервале рабочих температур от плюс 5° С до плюс 40° С не превышают половины значений предела допускаемой основной погрешности при межповерочном интервале 12 мес.

Вольтметр обеспечивает непрерывную работу при питании от электрической сети напряжением от 198 В до 242 В частотой (50±0,5) Гц при сохранении своих технических характеристик в пределах норм в течение времени - не менее 24 ч.

Вольтметр В7-79 обеспечивает скорости обмена информацией - 300 бит/с; 600 бит/с; 1200 бит/с; 2400 бит/с; 4800 бит/с; 9600 бит/с; 19200 бит/с; 38400 бит/с.

Средняя наработка на отказ вольтметра - не менее 15000 ч.

Гамма-процентный ресурс вольтметра при доверительной вероятности γ=95 % - не менее 15000 ч.

Среднее время восстановления рабочего состояния вольтметра В7-79 - не более 4 ч.

Габаритные размеры В7-79 - 78x160x36,5 мм.

Масса - не более 5 кг.

Условия эксплуатации В7-79:

Нормальные условия применения:

Температура окружающего воздуха - 20±5° С.

Относительная влажность воздуха - от 30% до 80%.

Атмосферное давление - от 630 мм. рт. ст. до 795 мм. рт. ст.

Рабочие условия применения:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность воздуха при температуре +25° С - не более 80%.

Атмосферное давление - от 630 мм. рт. ст. до 800 мм. рт. ст.

Мощность, потребляемая вольтметром от сети питания при максимальном напряжении, не превышает 20 В·А.

Особенности В7-79

Формат индикации - 6½ разрядов.

Высокая точность измерений всех физических величин.

7 измерительных функций: DCV, DCI, ACV, ACI, VRF, R, F.

Расширенные частотный и динамический диапазоны.

Широкополосный диапазон измерения напряжения - от10 кГц до 1,5 ГГц.

Светодиодное табло с размером цифр 14x4,7 мм.

Матричный четырехстрочный ЖК дисплей с подсветкой.

Калибровка по внешним мерам на всех диапазонах при измерении всех физических величин с передней панели или автоматически в составе АИС.

9 программ обработки результатов измерений.

4 вспомогательные управленческие программы.

Интерфейс RS-232C.

Быстродействие - 500 мс.

Звуковой анализатор.

Повышенная надежность.

Автотестирование.
