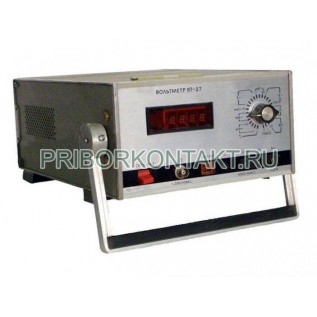

Вольтметр постоянного тока цифровой В2-27

Также этот прибор может называться: В2 27, В227, b2-27, b227, b2 27, v2-27, v227, v2 27.

В2-27 вольтметр постоянного тока цифровой дифференциальный предназначен для измерения напряжения и приращений (нестабильности) напряжения постоянного тока.

Вольтметры В2-27 используются при высокочувствительных и высокоточных измерениях напряжения и его отклонений от начального уровня в жестких климатических условиях. Прибор пригоден для работы в автоматических системах контроля, в том числе в системах порогового контроля.

Технические характеристики В2-27:

Диапазон измеряемых напряжений - от 0 до 1000 В.

Приделы измерения - 1 В; 10 В; 100 В; 1000 В.

Разрешающая способность - 5·10^-6·U_к.

Диапазон измерения приращений напряжения - ±10^-1·U_к.

Основная погрешность измерения напряжения:

- на поддиапазонах 1 В; 10 В; 100 В; 1000 В - ±(2·10^-4·U+10^-4·U_к);

- на поддиапазоне 1000 В - ±(2·10^-4·U+2·10^-4·U_к).

Приращение напряжения:

- на поддиапазонах - от 0 до 0,8·10³U_к/S, при S=10⁶;

- на поддиапазоне 1000 В - от 0 до 10³U_к/S при S<10⁶.

Погрешность измерения приращений напряжения:

- 1 В - ±(5·10^-6·U_к+15·10^-3·?U_х);

- 10 В - ±(2·10^-5·U_к+15·10^-3·?U_х);

- 100 В - ±(5·10^-4·U_к+15·10^-3·?U_х).

Входное сопротивление В2-27 в поддиапазонах:

- 1 В - 10 МОм;

- 10 В - 0,1 МОм;

- 100 В - 1 МОм;

- 1000 В - 10 МОм.

Подавление помех прибором вольтметр В2-27:

- последовательного вида (частотой до 50 Гц) - не менее 40 дБ;

- параллельного вида - не менее 60 дБ.

Время установления показаний - от 2 с до 10 с.

Временная нестабильность показаний:

- за 15 мин - не более 2·10^-5·U_к;

- за 8 ч - не более 5·10^-5·U_к.

Количество измерений за секунду - 50.

Потребляемая мощность - 150 В·А.

Питание от сети переменного тока:

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц.

Габаритные размеры В2-27 - 490?175?475 мм.

Масса - не более 25 кг.

Принцип действия приборов вольтметры В2-27 основан на классическом время-импульсном преобразовании с потенциометрической обратной связью. Измерительная часть прибора включает входной делитель напряжения, цифроаналоговый преобразователь и усилитель разносного напряжения.

Условия эксплуатации В2-27:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +30° С - до 95%.
