Вольтметр В7-58/1

В7-58/1

Вольтметр универсальный В7-58/1

Также этот прибор может называться: В7-58-1, В7581, В7 58 1, b7-58/1, b7-58-1, b7581, b7 58 1, v7-58/1, v7-58-1, v7581, v7 58 1.

В7-58/1 вольтметр универсальный предназначен для измерения постоянного напряжения, среднего квадратического значения переменного напряжения, сопротивления постоянному току, силы постоянного и среднего квадратического значения переменного токов.

Сфера применения: обеспечение измерений электрических величин при настройке, проверка и эксплуатация радиоэлектронной аппаратуры.

Технические характеристики В7-58/1:

Измерение постоянного напряжения:

- пределы измерения - 200 мВ; 2 В; 20 В; 200 В; 1000 В;

- диапазон измерения - от 0,4 мВ до 1000 В;

- пределы допускаемой относительной основной погрешности измерения - ±[0,15+0,1(Uк/Uх-1)]%.

Измерение среднего квадратического значения переменного напряжения:

- синусоидальной формы;

- произвольной формы с коэффициентом амплитуды - не более 3.

Пределы измерения В7-58/1 - 200 мВ; 2 В; 20 В; 200 В; 700 В.

Диапазон частот - от 20 Гц до 100 кГц.

Диапазоны измерения в диапазоне частот:

- от 20 Гц до 10 кГц - от 2 мВ до 700 В;

- от 20 Гц до 50 кГц - от 2 мВ до 200 В;

- от 20 Гц до 100 кГц - от 2 мВ до 20 В.

Пределы допускаемой относительной основной погрешность измерения среднеквадратического значения напряжения синусоидальной формы в диапазоне частот:

- от 20 до 40 Гц - ±[1 + 0,1(Uк/Uх - 1)]%;

- от 40 Гц до 10 кГц - ±[0,6 + 0,1(Uк/Uх - 1)]%;

- от 10 кГц до 20 кГц - ±[1 + 0,1(Uк/Uх - 1)]%;

- от 20 кГц до 50 кГц - ±[5 + 0,15(Uк/Uх - 1)]%;

- от 50 кГц до 100 кГц - ±[10 + 0,4(Uк/Uх - 1)]%.

Дополнительная относительная погрешность измерения напряжения произвольной формы В7-58/1 в диапазоне частот от 20 Гц до 20 кГц с коэффициентом амплитуды не более 3 и длительностью импульсов более 20 мкс - не более 1,5%.

Измерение силы постоянного тока:

- пределы измерения - 200 мкА; 2 мА; 20 мА; 200 мА; 2000 мА; 10 А.

- диапазон измерения - от 0,4 мкА до 10 А;

- пределы допускаемой относительной основной погрешность измерения на пределах:

- 200 мкА; 2 мА; 20 мА; 200 мА; 2000 мА - ±[0,2 + 0,1(Iк/Iх - 1)]%;

- 10 А - ±[0,5 + 0,1(Iк/Iх - 1)]%.

Измерение среднего квадратического значения силы переменного тока:

- синусоидальной формы;

- сложной формы с коэффициентом амплитуды - не более 3.

Пределы измерения вольтметра В7-58/1 - 200 мкА, 2 мА; 20 мА; 200 мА; 2000 мА, 10 А.

Диапазон частот - от 40 Гц до 20 кГц.

Диапазоны измерения в диапазоне частот:

- от 40 Гц до 20 кГц - от 2 мкА до 20 мА;

- от 40 Гц до 5 кГц - от 2 мкА до 2000 мА;

- от 40 Гц до 2 кГц - от 0,2 А до 10 А.

Пределы допускаемой относительной основной погрешность измерения силы переменного тока синусоидальной формы:

- на пределах 200 мкА; 2 мА; 20 мА в диапазоне частот:

- от 40 Гц до 10 кГц - ±[1 + 0,1(Iк/Iх - 1)]%;

- от 10 кГц до 20 кГц - ±[2 + 0,1(Iк/Iх - 1)]%;

- на пределе 200 мА в диапазоне частот от 40 Гц до 5 кГц - ±[2 + 0,1(Iк/Iх - 1)]%;

- на пределе 2000 мА в диапазоне частот:

- от 40 Гц до 2 кГц - ±[1 + 0,1(Iк/Iх - 1)]%;

- от 2 кГц до 5 кГц - ±[2 + 0,1(Iк/Iх - 1)]%;

- на пределе 10 А в диапазоне частот от 40 Гц до 2 кГц - ±[1 + 0,1(Iк/Iх - 1)]%.

Измерение сопротивления постоянному току В7-58/1:

- пределы измерения - 200 Ом; 2 кОм; 20 кОм; 200 кОм; 2000 кОм; 20 МОм;

- диапазон измерения - от 1 Ом до 20 МОм;

- пределы допускаемой относительной основной погрешности измерения:

- на пределах 200 Ом; 2 кОм; 20 кОм; 200 кОм - ±[0,2 + 0,1(Rк/Rx - 1)]%;

- на пределах 2000 кОм, 20 МОм - ±[0,5 + 0,1(Rк/Rx - 1)]%,

где Uк, Iк, Rк - верхний предел установленного диапазона измерения напряжения, тока, сопротивления;

Ux, Ix, Rx - значение измеряемой величины напряжения, тока, сопротивления.

Напряжение сети переменного тока - 220±22 В.

Частота сети переменного тока - 50±1 Гц.

Потребляемая мощность - не более 6 В·А.

Наработка на отказ - не менее 15 000 ч.

Габаритные размеры вольтметров В7-58/1 - не более 245×242×70 мм.

Масса:

- без блока батарей - не более 1,3 кг;

- с блоком батарей - не более 1,8 кг.

Принцип действия вольтметров заключается в преобразовании измеряемой величины в нормированное значение постоянного напряжения от 0 до 2 В с последующим его преобразованием в цифровой код с помощью однокристального аналого-цифрового преобразователя, работающего по методу двойного интегрирования.

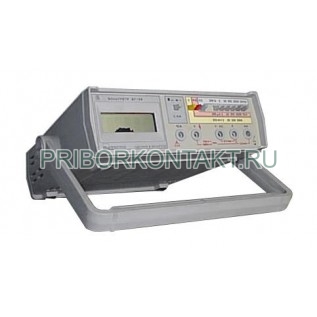

Вольтметры В7-58/1 выполнены в малогабаритном корпусе из ударопрочного полистирола. Для переноса вольтметров и установки в удобном для оператора положении имеется съемная ручка.

Вольтметр имеет питание от сети, индикация результата измерения выполнена на жидкокристаллическом индикаторе.
