Вольтметр В7-38

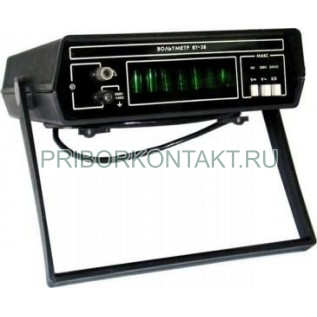

Вольтметр цифровой В7-38

В7-38 - универсальный цифровой вольтметр для измерения основных электрических величин: напряжения постоянного и переменного тока, силы постоянного и переменного тока, а также сопротивления постоянному току. Прибор относится к высокоточному классу для лабораторных и стендовых работ, оснащен автоматическим выбором пределов измерений и рассчитан на длительную непрерывную эксплуатацию.

При измерении переменного напряжения В7-38 определяет средневыпрямленное значение, при этом шкала и индикация проградуированы в среднеквадратических значениях, что удобно при практических измерениях сетевых и низкочастотных сигналов в заданном диапазоне частот.

Назначение и области применения

Вольтметр В7-38 применяют в метрологических и электротехнических лабораториях, при наладке и ремонте аппаратуры, на участках контроля и испытаний. Прибор подходит для проверки источников питания, измерения токов и падений напряжения в цепях, контроля сопротивлений, а также для поверочных работ в нормальных условиях эксплуатации. Измерение силы тока выполняется с использованием выносного штага.

Функции и особенности

• Измерение U- (постоянного напряжения), U~ (переменного напряжения), I- (постоянного тока), I~ (переменного тока) и R (сопротивления).
• Автоматический выбор пределов измерения.
• Высокие входные сопротивления: 10 МОм при измерении постоянного напряжения и 1 МОм при измерении переменного напряжения.
• Входная емкость не более 100 пФ, входной ток при измерении постоянного напряжения не более 0,5 нА.
• Сохранение характеристик без калибровки в течение 12 месяцев.
• Допускаемое напряжение общего гнезда относительно заземляющего контакта - не более 500 В (постоянного или переменного).
• Допустимая постоянная составляющая при измерении переменного напряжения - не более 600 В.

Условия эксплуатации

Рабочие условия эксплуатации предусматривают питание от сети 220 ± 22 В частотой 50 ± 0,5 Гц, относительную влажность до 80% при температуре воздуха до 298 K (+25 °C) и диапазон температур окружающей среды от 263 K до 313 K (от -10 до +40 °C).

Нормальные условия эксплуатации: напряжение сети 220 ± 4,4 В, частота 50 ± 0,5 Гц, содержание гармоник до 5%; относительная влажность 65 ± 15%; температура +20 ± 5 °C (293 ± 5 K); атмосферное давление 100 ± 4 кПа (750 ± 30 мм рт. ст.).

Технические характеристики

Пределы допускаемой основной погрешности

Электрическая прочность и изоляция

Электрическая изоляция цепей питания и общего гнезда относительно заземляющего контакта выдерживает испытательное переменное напряжение 1500 В (50 Гц) в течение 1 минуты без пробоя в нормальных условиях. Сопротивление изоляции указанных цепей в нормальных условиях - не менее 20 МОм, при повышенной температуре - не менее 5 МОм.

Дополнительная погрешность при изменении температуры от нормальных условий до предельных значений в рабочем диапазоне не превышает предела основной погрешности на каждые 10 K изменения температуры.

Конструкция и эксплуатационные особенности

В7-38 выполнен в компактном корпусе и предназначен для работы от сети 220 В. Прибор сохраняет технические характеристики при питании 220 ± 22 В, 50 ± 0,5 Гц при содержании гармоник до 5%. После включения требуется прогрев 15 минут для установления рабочего режима. В нормальных условиях измерения обеспечиваются автоматическим выбором пределов и корректным положением запятой индикации, соответствующим выбранному пределу. Для измерения тока используется выносной штаг, что упрощает подключение в силовые цепи.

Преимущества применения

• Универсальные измерения напряжения, тока и сопротивления в одном приборе.
• Автоматический выбор пределов ускоряет работу и снижает вероятность ошибочного выбора диапазона.
• Высокое входное сопротивление и малая нагрузка на измеряемую цепь при измерении напряжения.
• Широкие диапазоны: U- до 1000 В, U~ до 300 В (до 100 кГц), I до 2 А, R до 2 МОм.
• Нормированная надежность: наработка на отказ не менее 17000 часов, непрерывная работа не менее 24 часов.
