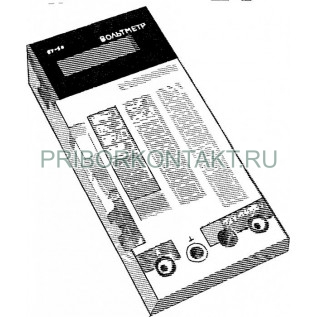

Вольтметр В7-50

Вольтметр В7-50 универсальный (В750, В-7-50, В 7 50, b7-50, В-750, В 750, b750, b-7-50, b 7 50, b-750, b 750)

Вольтметр В7-50 универсальный предназначен для измерения основных электрических величин: напряжения и силы постоянного тока; среднеквадратического значения напряжения и силы тока синусоидального сигнала; сопротивления постоянному току.

Технические характеристики приборов вольтметры В7-50 универсальные:

Рабочие условия применения:

- температура окружающего воздуха от 278К до 313К (от +5?С до +40°С);

- относительная влажность окружающего воздуха до 90% при температуре до 298К (+25°С);

- атмосферное давление от 84кПа до 106,7кПа (от 630мм.рт.ст. до 800мм.рт.ст.);

Питание прибора вольтметр В7-50 универсальный:

- от сети 220В±22В частотой 50Гц±0,5Гц;

- от химических источников постоянного тока - 4 элемента А-316.

Нормальные условия применения:

- температура окружающего воздуха 293К±5К (20?С±5°С;

- относительная влажность окружающего воздуха от 30% до 80%;

- атмосферное давление от 84кПа до 106,7кПа (от 630мм.рт.ст. до 800мм.рт.ст.);

Питание прибора вольтметр В7-50 универсальный:

- от сети 220В±4,4В частотой 50Гц±0,5Гц;

- от химических источников постоянного тока напряжением 5,5В±0,5В.

Вольтметр обеспечивает измерение напряжения, силы тока и сопротивления в соответствии с данными, приведенными в табл. 1.

Таблица 1 Измерение прибором вольтметр В7-50 универсальный напряжения, сопротивления, силы тока в нормальных условиях

Определение полярности при измерениях напряжения и силы постоянного тока производится автоматически.

Предел допускаемой дополнительной погрешности измерения прибором вольтметр универсальный В7-50, при изменении температуры окружающего воздуха в рабочем диапазоне температур, не превышает половины предела допускаемой основной погрешности на каждые 10К (10°С).

Предел допускаемой дополнительной погрешности измерения при воздействии повышенной влажности воздуха 90% при температуре 298К (25°С) не превышает 2,5 предела допускаемой основной погрешности измерения.

Входное сопротивление вольтметра при измерении напряжения постоянного тока не менее 10 МОм.

Активная составляющая входного сопротивления прибора вольтметр В7-50 универсальный при измерении напряжения переменного тока не менее 10 МОм.

Входная емкость не превышает 50пФ.

Прибор вольтметр В7-50 универсальный выдерживает в течение 1 минуты следующие перегрузочные сигналы:

- на гнезде «1000В» относительно гнезда «±» при измерении напряжений - напряжение равное конечному значению ближайшего большего диапазона, а на наибольшем диапазоне - напряжение равное 1,2 конечного значения наибольшего диапазона;

- на гнезде «2В, 2 Ом» относительно гнезда «±» напряжение 100В в режиме измерения напряжений и сопротивления;

- двухкратную перегрузку при измерении силы постоянного и переменного токов на пределах «200мкА», «2мА, 20мА, 200мА», 2А, 4А на пределе «2000мА», 12А на пределе «10А» - (с шунтом).

Электрическая изоляция цепи сетевого питания приборов вольтметры В7-50 универсальные относительно гнезда «±» и крепежных винтов корпуса выдерживает в течение 1 минуты без пробоя и поверхностного перекрытия испытательное напряжение 1,5кВ(среднеквадратическое значение) частотой 50Гц±1Гц.

Электрическая изоляция гнезд «2В, 2 Ом», «1000В», при отпайке подходящих к ним изнутри проводов, относительно гнезда «±» и крепежных винтов корпуса вольтметра выдерживает в течение 1 минуты без пробоя и поверхностного перекрытия испытательное напряжение 3кВсреднеквадратического значения частоты 50Гц±1Гц.

Вольтметр обеспечивает ослабление внешних помех частотой 50Гц±0,5Гц и 100Гц±0,5Гц при измерении напряжения постоянного тока:

- нормального вида не менее 40дБпри амплитуде помехи не превышающей 0,707 конечного значения предела измерения;

- общего вида не менее 60дБпри несимметрии входа 1 кОм и напряжении помехи не более 250В.

Время измерения прибором вольтметр В7-50 универсальный не превышает:

- 2с - при измерении напряжения и силы постоянного тока;

- 8с - при измерении напряжения и силы переменного тока и сопротивления постоянному току на всех пределах кроме «20 МОм»;

- 25с - при измерении сопротивления постоянному току на пределе «20 МОм».

Вольтметр обеспечивает свои технические характеристики в пределах норм, установленных в ТУ, по истечении времени установления рабочего режима, равного 3 минуты и 15 минут при работе в условиях повышенной влажности.

Вольтметр сохраняет свои технические характеристики в пределах норм, установленных в ТУ, при питании от химических источников постоянного тока напряжением 3,8В-6В или от сети переменного тока напряжением 220В±22В, частотой 50Гц±0,5Гц и коэффициентом несинусоидальности кривой напряжения, не превышающем 5%.

Прибор вольтметр В7-50 универсальный допускает непрерывную работу в рабочих условиях в течении времени не менее 16 часов при сохранении своих технических характеристик в пределах норм, установленных в ТУ.

Мощность, выделяемая на измеряемом сопротивлении, не превышает 2мВт.

Падение напряжения на измеряемом сопротивлении не превышает 5В.

Мощность, потребляемая вольтметром, не превышает:

- при питании от сети - 1,5В?А;

- при питании от химических источников постоянного тока - 0,12Вт.

Напряжение индустриальных радиопомех, создаваемых прибором вольтметр В7-50 универсальный, не превышает:

- 60дБ - в диапазоне частот от 0,15МГц до 0,5МГц;

- 52дБ - в диапазон частот от 0,5МГц до 30МГц.

Наработка на отказ вольтметра - не менее 10000 часов.

Гамма-процентный срок службы прибора вольтметр В7-50 универсальный - не менее 10 лет при j =90%.

Габаритные размеры, не более:

- вольтметра - 88X43X180мм;

- транспортной упаковки - 233X348X143мм.

Масса вольтметра - не более 0,45кг.

Масса вольтметра в транспортной упаковке - не более 5кг.
