Вольтметр В7-34А

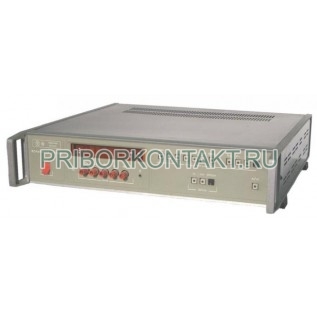

Вольтметр В7-34А универсальный цифровой

Вольтметр В7-34А (В734А, В-7-34-А, В 7 34 А, b7-34a, В-734А, В 734А, b734a, b-7-34a, b7 34a, b-734a, b734a) - универсальный цифровой прибор для измерения электрических параметров в лабораторной и производственной практике. Модель ориентирована на точные измерения постоянного напряжения обеих полярностей до 1000 В, синусоидального переменного напряжения до 700 В в широком диапазоне частот, а также сопротивления постоянному току до 10 МОм. Прибор предусматривает дистанционное управление и выход на внешнее регистрирующее устройство, что упрощает включение в стенды и автоматизированные измерительные комплексы.

Назначение и применение

Вольтметр В7-34А применяют при настройке, проверке и калибровке радиоэлектронной аппаратуры, в измерительных лабораториях и на ремонтных участках. Прибор удобен для контроля уровней переменного напряжения в диапазонах, где требуется оценка частотных характеристик, а также для точных измерений постоянных напряжений с учетом полярности. Измерение сопротивления постоянному току позволяет использовать В7-34А в роли высокоточного омметра при проверке цепей и элементов.

Функции и особенности

Измерение постоянного напряжения отрицательной и положительной полярности до 1000 В.

Измерение синусоидального переменного напряжения до 700 В с нормированными погрешностями по диапазонам частот.

Измерение сопротивления постоянному току до 10 МОм.

Высокое входное сопротивление на диапазонах 1 В и 10 В - 2·10¹⁰ Ом.

Входное сопротивление на диапазонах 100 В и 1000 В - 1·10⁷ Ом ± 5·10⁴ Ом.

Входная емкость - 80 пФ.

Выход на внешнее регистрирующее устройство с уровнями: логический 0 - не более 0,4 В, логическая 1 - не более 2,4 В.

Дистанционное управление.

Время установления рабочего режима - 1 ч.

Технические характеристики

Параметр	Значение
Основная погрешность измерения постоянного напряжения (до 1000 В), предел 0,1 В	±[0,02 + 0,01(U_кх/U_х - 1)]%
Основная погрешность измерения постоянного напряжения (до 1000 В), пределы 1 В; 100 В; 1000 В	±[0,015 + 0,002(U_кх/U_х - 1)]%
Основная погрешность измерения постоянного напряжения (до 1000 В), предел 10 В	±[0,01 + 0,002(U_кх/U_х - 1)]%
Погрешность за 24 ч после 2-часового прогрева и калибровки по внешней мере - на пределах/полярностях калибровки	±[0,006 + 0,002(U_кх/U_х - 1)]%
Погрешность за 24 ч после 2-часового прогрева и калибровки по внешней мере - на остальных пределах и полярностях (кроме 0,1 В)	±[0,01 + 0,002(U_кх/U_х - 1)]%
Основная погрешность измерения синусоидального напряжения (до 700 В), 20 Гц-60 Гц, пределы 1 В; 10 В; 100 В; 1000 В	±[0,5 + 0,1(U_кх/U_х - 1)]%
Основная погрешность измерения синусоидального напряжения, 400 Гц-10 кГц, пределы 1 В; 10 В	±[0,1 + 0,05(U_кх/U_х - 1)]%
Основная погрешность измерения синусоидального напряжения, 60 Гц-100 Гц и 10 кГц-100 кГц, пределы 1 В; 10 В	±[0,15 + 0,05(U_кх/U_х - 1)]%
Основная погрешность измерения синусоидального напряжения, 60 Гц-10 кГц, предел 100 В	±[0,15 + 0,05(U_кх/U_х - 1)]%
Основная погрешность измерения синусоидального напряжения, 10 кГц-100 кГц, предел 100 В	±[0,25 + 0,05(U_кх/U_х - 1)]%
Основная погрешность измерения синусоидального напряжения, 60 Гц-1000 кГц, предел 1000 В	±[0,25 + 0,05(U_кх/U_х - 1)]%
Основная погрешность измерения синусоидального напряжения, 100 кГц-200 кГц, пределы 1 В; 10 В	±[1 + 0,1(U_кх/U_х - 1)]%
Основная погрешность измерения синусоидального напряжения, 200 кГц-300 кГц, пределы 1 В; 10 В	±[2 + 0,25(U_кх/U_х - 1)]%
Основная погрешность измерения сопротивления постоянному току (до 10 МОм), предел 0,1 кОм	±[0,025 + 0,01(U_кх/U_х - 1)]%
Основная погрешность измерения сопротивления, пределы 1 кОм; 10 кОм; 100 кОм	±[0,015 + 0,002(U_кх/U_х - 1)]%
Основная погрешность измерения сопротивления, предел 1000 кОм	±[0,02 + 0,002(U_кх/U_х - 1)]%
Основная погрешность измерения сопротивления, предел 10000 кОм	±[0,04 + 0,005(U_кх/U_х - 1)]%
Входное сопротивление при измерении постоянного напряжения и отношения двух постоянных напряжений, пределы 1 В; 10 В	2·10¹⁰ Ом
Входное сопротивление при измерении постоянного напряжения и отношения двух постоянных напряжений, пределы 100 В; 1000 В	1·10⁷ Ом ± 5·10⁴ Ом
Входная емкость	80 пФ
Питание	220 В ± 22 В, 50 Гц ± 0,5 Гц, гармоники до 5%
Время установления рабочего режима	1 ч

Параметр

Значение

Основная погрешность измерения постоянного напряжения (до 1000 В), предел 0,1 В

±[0,02 + 0,01(U_кх/U_х - 1)]%

Основная погрешность измерения постоянного напряжения (до 1000 В), пределы 1 В; 100 В; 1000 В

±[0,015 + 0,002(U_кх/U_х - 1)]%

Основная погрешность измерения постоянного напряжения (до 1000 В), предел 10 В

±[0,01 + 0,002(U_кх/U_х - 1)]%

Погрешность за 24 ч после 2-часового прогрева и калибровки по внешней мере - на пределах/полярностях калибровки

±[0,006 + 0,002(U_кх/U_х - 1)]%

Погрешность за 24 ч после 2-часового прогрева и калибровки по внешней мере - на остальных пределах и полярностях (кроме 0,1 В)

±[0,01 + 0,002(U_кх/U_х - 1)]%

Основная погрешность измерения синусоидального напряжения (до 700 В), 20 Гц-60 Гц, пределы 1 В; 10 В; 100 В; 1000 В

±[0,5 + 0,1(U_кх/U_х - 1)]%

Основная погрешность измерения синусоидального напряжения, 400 Гц-10 кГц, пределы 1 В; 10 В

±[0,1 + 0,05(U_кх/U_х - 1)]%

Основная погрешность измерения синусоидального напряжения, 60 Гц-100 Гц и 10 кГц-100 кГц, пределы 1 В; 10 В

±[0,15 + 0,05(U_кх/U_х - 1)]%

Основная погрешность измерения синусоидального напряжения, 60 Гц-10 кГц, предел 100 В

±[0,15 + 0,05(U_кх/U_х - 1)]%

Основная погрешность измерения синусоидального напряжения, 10 кГц-100 кГц, предел 100 В

±[0,25 + 0,05(U_кх/U_х - 1)]%

Основная погрешность измерения синусоидального напряжения, 60 Гц-1000 кГц, предел 1000 В

±[0,25 + 0,05(U_кх/U_х - 1)]%

Основная погрешность измерения синусоидального напряжения, 100 кГц-200 кГц, пределы 1 В; 10 В

±[1 + 0,1(U_кх/U_х - 1)]%

Основная погрешность измерения синусоидального напряжения, 200 кГц-300 кГц, пределы 1 В; 10 В

±[2 + 0,25(U_кх/U_х - 1)]%

Основная погрешность измерения сопротивления постоянному току (до 10 МОм), предел 0,1 кОм

±[0,025 + 0,01(U_кх/U_х - 1)]%

Основная погрешность измерения сопротивления, пределы 1 кОм; 10 кОм; 100 кОм

±[0,015 + 0,002(U_кх/U_х - 1)]%

Основная погрешность измерения сопротивления, предел 1000 кОм

±[0,02 + 0,002(U_кх/U_х - 1)]%

Основная погрешность измерения сопротивления, предел 10000 кОм

±[0,04 + 0,005(U_кх/U_х - 1)]%

Входное сопротивление при измерении постоянного напряжения и отношения двух постоянных напряжений, пределы 1 В; 10 В

2·10¹⁰ Ом

Входное сопротивление при измерении постоянного напряжения и отношения двух постоянных напряжений, пределы 100 В; 1000 В

1·10⁷ Ом ± 5·10⁴ Ом

Входная емкость

80 пФ

Питание

220 В ± 22 В, 50 Гц ± 0,5 Гц, гармоники до 5%

Время установления рабочего режима

1 ч

Обозначения: U_кх - значение верхнего предела установленного поддиапазона измерения (мВ, В или дБ); U_х - показание прибора (мВ, В или дБ).

Конструкция и эксплуатационные особенности

В7-34А выполнен как цифровой измерительный прибор с возможностью подключения внешнего регистратора. Входные цепи имеют нормированное сопротивление и емкость (80 пФ), что важно при измерениях в расширенном частотном диапазоне. Для обеспечения заявленных характеристик рекомендуется выдерживать прогрев и проводить калибровку по внешней мере, после чего нормируется стабильность показаний в течение 24 часов.

Преимущества применения

Высокая точность измерения постоянного напряжения до 1000 В с нормированными формулами погрешности по диапазонам.

Контроль переменного синусоидального напряжения с регламентированными погрешностями по частотным интервалам до 300 кГц.

Точные измерения сопротивления постоянному току до 10 МОм.

Удобство интеграции в измерительные стенды за счет дистанционного управления и выхода на внешнюю регистрацию.
