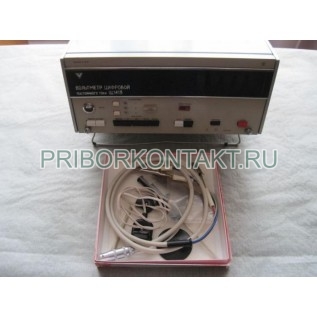

Вольтметр Щ1413

Вольтметр Щ1413 интегрирующий (Щ1413, Щ-1413)

Для измерений напряжения постоянного тока.
Поддиапазоны измерений: 0,1В; 1В; 10В; 100В; 1000В
Основная погрешность: ±0,05%
Калибровка вольтметра осуществляется от встроенного или внешнего нормального элемента класса 0,005.
Габаритные размеры 317x140,5x305мм; масса 8кг.

Вольтметр Щ1413 интегрирующий предназначен для измерений напряжения постоянного тока.

По устойчивости к воздействию температуры и влажности окружающего воздуха прибор соответствует группе 2 (ГОСТ 22261-76).

Основные технические характеристики, прибора Вольтметры Щ1413 интегрирующие приведены в таблице.

Переключение поддиапазонов измерений ручное; выбор полярности автоматический.

Время измерения без фильтра не более 320 мс, с фильтром - не более 1,5 с.

Режим работы вольтметра: разовый, дистанционный и периодический.

Калибровка вольтметра Щ1413 осуществляется от встроенного или внешнего нормального элемента класса 0,005.

Время установления рабочего режима не более 30 мин.

Предел допускаемой дополнительной погрешности вольтметра под воздействием внешнего магнитного поля частотой 50 Гц напряженностью 400 А/м соответствует значению δ₀.

Вольтметр обеспечивает подавление помех:

нормального вида напряжения частотой, равной или кратной 50 Гц, не менее 60 дБ без входного фильтра и не менее 80 дБ с включенным фильтром;

общего вида на сопротивлении 1 кОм не менее 100 дБ по постоянному и не менее 80 дБ по переменному току.

В вольтметре предусмотрен выход на внешнее цифропечатаюшее устройство, содержащий сигналы конца измерений, начала печати, полярности и поддиапазона в единичном позиционном коде и сигнал результата измерений в коде 8-4-2-1 (ГОСТ 12814-74). Параметры выходных сигналов соответствуют ГОСТ 10938-75. Логической «1» соответствует напряжение 3В ±20%, логическому «0» - от 0 до 0,3 В. Ток нагрузки не более 0,5 мА.

Питание прибора Вольтметр Щ1413 интегрирующий осуществляется от сети переменного тока частотой (50±1) Гц напряжением (220±22)В. Мощность, потребляемая вольтметром, не превышает 30 ВА.

Габаритные размеры 317x140,5x305 мм; масса 8 кг.

Наработка на отказ не менее 2750 ч.
Срок службы не менее 6 лет.

Поддиапазон измерений, В		Входное сопротив- ление	Разрешаю- щая способность, мВ	Предел допускаемой основной погрешности δ0, %
основ- ной	расширен- ный
				0≤U≤Uк	Uк≤U≤1,21U
0,1В	0,1199В	1000 МОм/В	0,01мВ	± [0,05+ 0,02(Uк/U-1)]	±0,05
1В	1,199В		0,1мВ
10В	11,99В		1мВ
100В	119,9В	(10±0,03) МОм	10мВ	+ [0,06 + + 0,02(Uк/U-1)]	±0,06
1000В	1000В		100мВ

Примечание. Δt — отклонение температуры окружающего воздуха от (20±2) °С, К.
