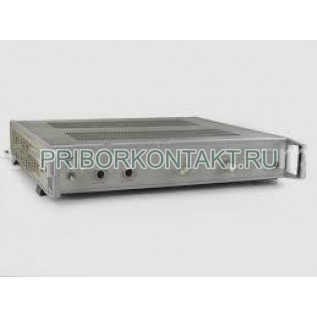

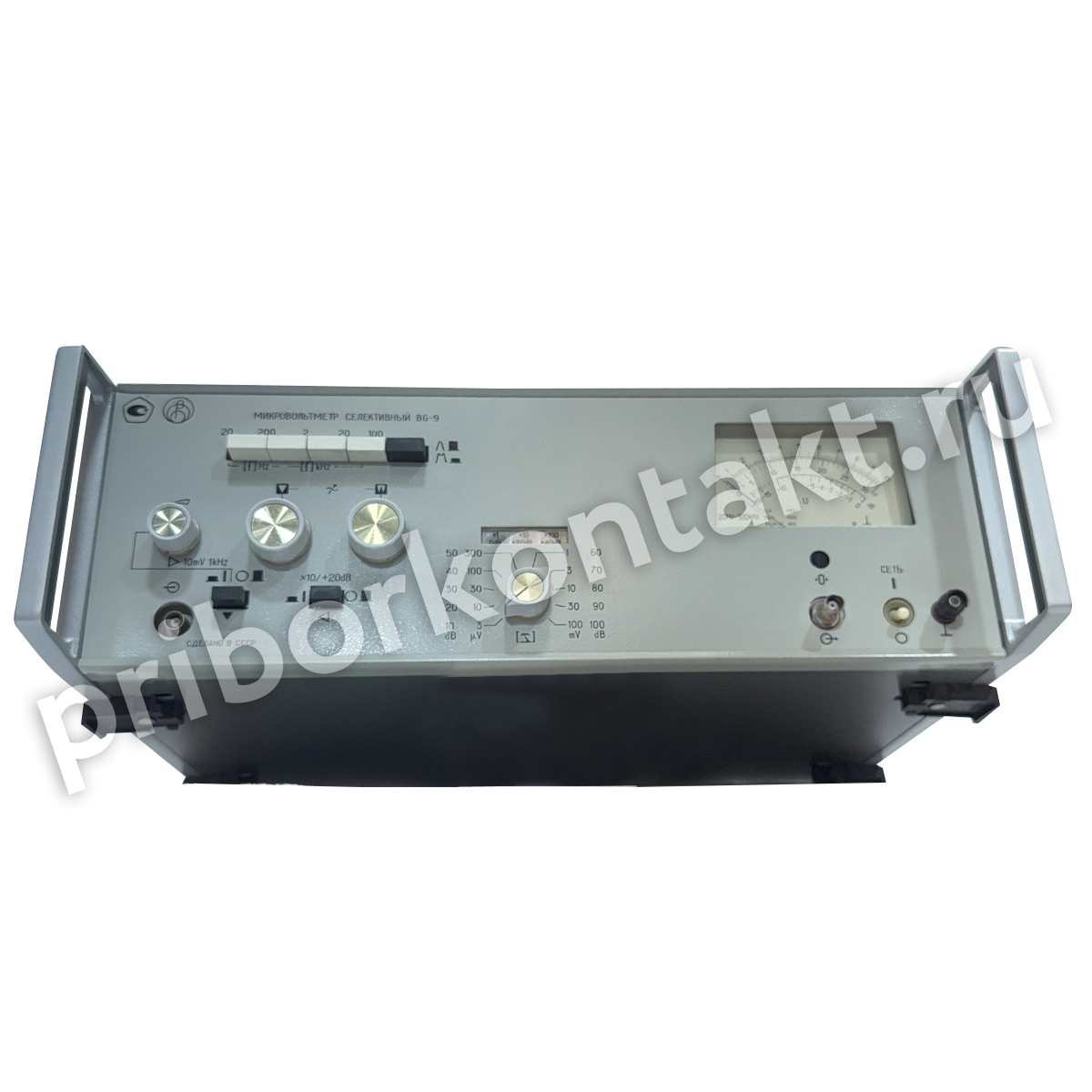

Вольтметр В6-9

Селективный микровольтметр малых напряжений В6-9

В6-9 - селективный микровольтметр для измерения среднеквадратического значения (RMS) и усиления малых синусоидальных напряжений. Прибор поддерживает два режима работы - селективный (с настройкой на частоту) и широкополосный, что позволяет использовать его как для поиска и выделения узкополосных составляющих, так и для оперативного контроля уровня сигнала в расширенной полосе.

В обозначениях и документации встречаются варианты: В69, В6 9, b6-9, b69, b6 9.

Назначение и области применения

Микровольтметр В6-9 применяют при наладке и диагностике низкоуровневых трактов, усилителей, фильтров и генераторов синусоидальных сигналов. Селективный режим удобен для измерений на фоне помех и шумов, когда требуется выделить компоненту на заданной частоте. Широкополосный режим подходит для быстрого контроля уровней при настройке узлов и проверке усиления.

Функции и особенности

• измерение RMS малых синусоидальных напряжений в селективном и широкополосном режимах;
• измерение усиления малых синусоидальных сигналов;
• низкий уровень собственных шумов в селективном режиме - менее 0,7 мкВ;
• селективность: ослабление сигналов, отличающихся на октаву и более от частоты настройки, не менее 30 дБ;
• стандартные входные параметры для работы с измерительными цепями: 1 МОм (на 20 Гц) и входная емкость 70 пФ;
• время установления показаний - не более 4 с.

Технические характеристики

Конструкция и эксплуатационные особенности

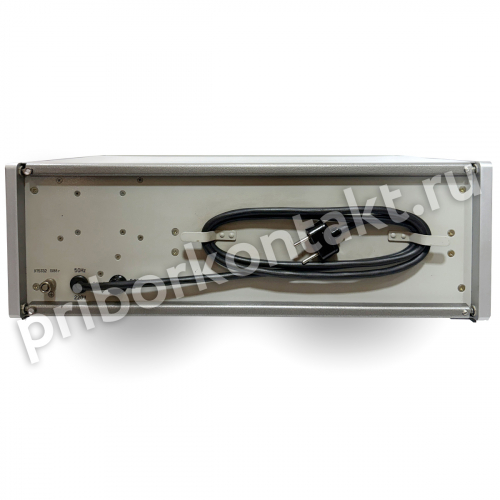

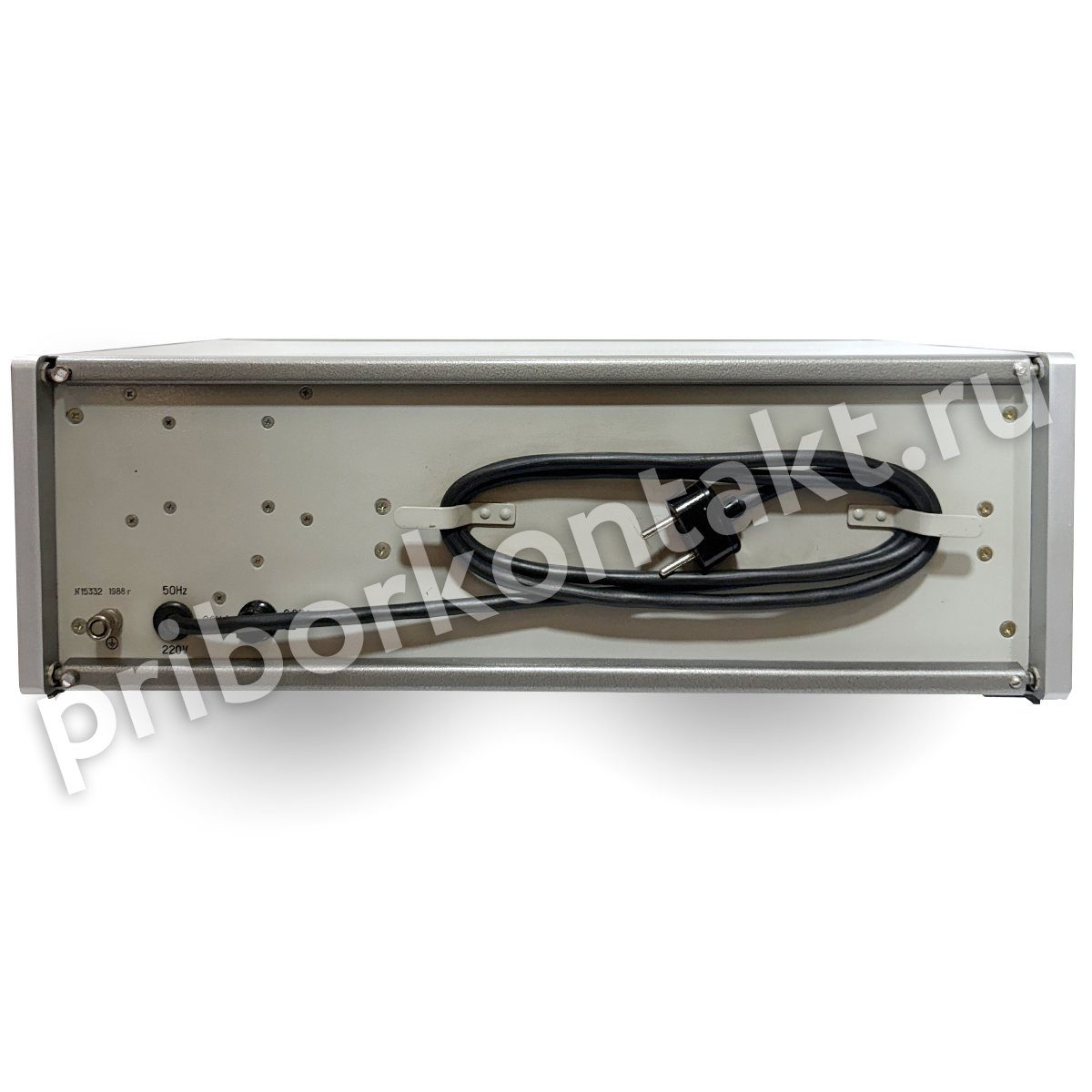

В6-9 рассчитан на питание от сети переменного тока 220 В, 50 Гц и предназначен для работы на измерительном столе или в составе стендового комплекта. При измерениях низких уровней в селективном режиме важно учитывать собственные шумы прибора и корректно выбирать конечное значение диапазона, чтобы получить оптимальное соотношение точности и чувствительности. Для повышения достоверности результатов рекомендуется выдерживать время установления показаний до 4 секунд.

Преимущества применения

• возможность измерять микровольтовые уровни вплоть до 1 мкВ в селективном режиме;
• расширенная полоса в широкополосном режиме до 200 кГц для быстрых проверок;
• селективность не менее 30 дБ на октаву и более от настройки - удобна при помехах;
• нормированные входные параметры 1 МОм и 70 пФ для корректного включения в измерительные цепи;
• понятная градация диапазонов от микровольт до 10 В без необходимости внешних преобразователей.
