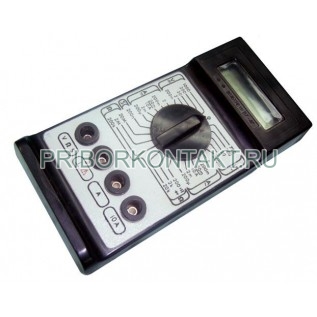

Вольтметр В7-47

Вольтметр В7-47 универсальный многофункциональный (В747, В-7-47, В 7 47, b7-47, В-747, В 747, b747, b-7-47, b 7 47, b-747, b 747)

Вольтметр В7-47 универсальный многофункциональный предназначен для измерения основных электрических величин: напряжения и силы постоянного и переменного тока, а также проводимости и сопротивления постоянному току в лабораторных и полевых условиях.

Технические характеристики приборов вольтметры В7-47 универсальные многофункциональные:

Питание - от сети 103,5В-242В частотой 400(+28/-12)Гц и 50Гц±2,5 или от двух батарей 6РЦ53 (2-03);

Относительная влажность - до 98% при температуре +35°С;

Окружающая температура - от -10?С до +50°С;

Пониженное атмосферное давление - до 200мм рт.ст.;

Атмосферные конденсированные осадки (иней, роса);

Прибор вольтметр В7-47 универсальный многофункциональный обеспечивает измерение напряжения, сопротивления, силы тока и проводимости в нормальных условиях в соответствии с данными, приведенными в табл. 1;

Прибор измеряет средневыпрямленное значение переменного напряжения, а проградуировав в среднеквадратических значениях;

Примечания: 1 - Общее гнездо прибора вольтметр В7-47 универсальный многофункциональный допускает относительно ЗЕМЛИ напряжение постоянного или переменного тока не более 500В; 2 - Постоянная составляющая напряжения при измерении напряжения переменного тока опускается не более 530В;

Таблица 1 Измерение прибором вольтметр В7-47 универсальный многофункциональный напряжения, сопротивления, силы тока и проводимости в нормальных условиях

Прибор вольтметр В7-47 универсальный многофункциональный имеет возможность работы с высоковольтным делителем напряжения ДНВ 5.171.064, обеспечивая измерение напряжения постоянного тока от 1кВ до 30кВ;

Прибор имеет возможность работы с пробником ВЧ 5.436.008, обеспечивая измерение напряжения переменного тока в диапазоне частот от 50кГц до 1ГГц;

Примечания: 1 - Входное сопротивление ВЧ пробника на частоте 50кГц - не менее 150 кОм; 2 - Входная шунтирующая емкость - не более 5пФ;

Предел допускаемой дополнительной погрешности измерения прибором вольтметр универсальный многофункциональный В7-47 (изменение показаний) при изменении температуры окружающего воздуха от нормальных до предельных значений в рабочем диапазоне температур не превышает половины предела допускаемой основной погрешности на каждые 10°С;

Предел допускаемой дополнительной погрешности измерений в условиях повышенной влажности не превышает предела допускаемой основной погрешности;

Погрешность при измерении проводимости в условиях повышенной влажности не гарантируется;

Входное активное сопротивление приборов вольтметры В7-47 универсальные многофункциональные:

- при измерении напряжения постоянного тока 10 МОм±0,1 МОм;

- при измерении напряжения переменного тока 1 МОм±1 МОм;

Входная емкость прибора при измерении напряжения переменного тока не превышает 50пФ;

Сила входного тока прибора вольтметр В7-47 универсальный многофункциональныйпри измерении напряжения постоянного тока не превышает 0,1нА;

Максимальное значение падения напряжения на измеряемом сопротивлении не превышает 3,2В;

Прибор выдерживает в течение 1 минуты перегрузку напряжением в и силой постоянного и переменного тока;

На пределе 10А время воздействия перегрузки не более 10с;

Прибор вольтметр В7-47 универсальный многофункциональный обеспечивает ослабление внешних помех частотой 400(+28/-12)Гц і 50Гц±2,5Гц при измерении напряжения постоянного тока:

- нормального вида - не менее 40дБ при уровне помехи, не превышающем предела измерения Uп и не более 100В;

- общего вида - не менее 60дБ при несимметрии входа 1 кОм, при напряжении помехи не более 500В;

Прибор обеспечивает непрерывную звуковую сигнализацию при измерении сопротивления менее 200 Ом на пределе «200 Ом»;

Прибор вольтметр В7-47 универсальный многофункциональный обеспечивает визуальную индикацию разряда батареи, полярности измеряемого напряжения и силы тока, а также выхода за пределы измерения за исключением старших пределов измерений напряжения и силы постоянного и переменного тока;

Время измерения не превышает:

- 1с - при измерении напряжения и силы постоянного тока;

- 3с - при измерении напряжения и силы переменного тока;

- 10с - при измерении сопротивления постоянному току на пределе 20 МОм и проводимости;

Электрическая изоляция между сетевыми цепями подключенного сетевого блока питания прибора и общим гнездом выдерживает в течение 1 минуты без пробоя и поверхностного перекрытия испытательное напряжение переменного тока частота 50Гц, среднеквадратическое значение которого равно:

- в нормальных условиях - 3000В;

- в условиях повышенной влажности - 1800В;

Электрическое сопротивление изоляции сетевой цепи подключенного блока питания относительно общего гнезда прибора вольтметр В7-47 универсальный многофункциональный в нормальных условиях - не менее 20 МОм, при повышенной температуре - не менее 5 МОм, при повышенной влажности - не менее 1 МОм;

Прибор обеспечивает свои технические характеристики по истечении временя установления рабочего режима, равного 1 минуте;

Прибор вольтметр В7-47 универсальный многофункциональный допускает непрерывную работу в рабочих условиях в течение времени не менее 48 часов при сохранении своих технических характеристик;

Прибор сохраняет свои технические характеристики при питании его от двух батарей 6РЦ53 (2-03) или от сети переменного тока напряжением 103,5В-242В частотой 400(+28/-12)Гц и 50Гц±2,5Гц и содержанием гармонии не белее 5%;

Мощность, потребляемая прибором вольтметр В7-47 универсальный многофункциональный от питающей сети при напряжении 220В не превышает 5В?А, сила тока, потребляемого от батареи не превышает 6мА;

Напряжение индустриальных радиопомех, создаваемых прибором, не превышает 60дБ на частотах от 150кГц до 30МГц;

Наработка на отказ прибора вольтметр В7-47 универсальный многофункциональный - не менее 50000 часов;

Переключатель пределов измерения обеспечивает не менее 10000 циклов переключений;

Габаритные размеры - 190х95х48мм;

Масса прибора вольтметр В7-47 универсальный многофункциональный - 0,63кг.
