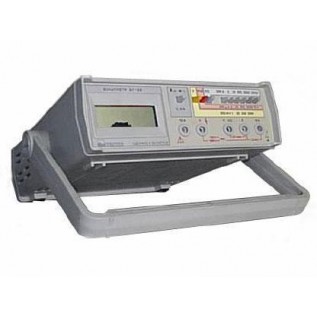

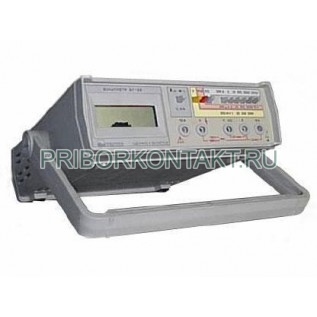

Вольтметр В7-58/2

В7-58/2

Вольтметры универсальные В7-58/2

Также этот прибор может называться: В7 58/2, В758/2, В7 58 2, В7582, b7-58/2, b7 58/2, b758/2, b7 58 2, b7582.

В7-58/2 вольтметр универсальный предназначен для измерения постоянного напряжения, среднеквадратического значения переменного напряжения, сопротивления постоянному току, силы постоянного и переменного токов.

Сфера применения: измерение электрических величин при настройке, проверке и эксплуатации радиоэлектронной аппаратуры.

Технические характеристики В7-58/2:

Постоянное напряжение

Диапазоны измерений - от 0,1 мВ до 1000 В.

Пределы измерения - 200 мВ, 2 В, 20 В, 200 В, 1000 В.

Пределы основной погрешности - ±0,15%.

Входной импеданс вольтметр - 10 МОм.

Максимальное входное напряжение - 1200 В.

Переменное напряжение

Диапазоны измерений - от 0,1 мВ до 700 В.

Пределы измерения В7-58/2 - 200 мВ, 2 В, 20 В, 200 В, 700 В.

Диапазон частот вольтметров - от 20 Гц до 100 кГц.

Пределы допускаемой погрешности - ±0,6%.

Входной импеданс - 10 МОм/50 пФ.

Максимальное входное напряжение - 1000 В.

Сила постоянного тока

Диапазоны измерений - от 0,1 мкА до 10 А (менее 1 мин - до 20 А).

Пределы измерения В7-58/2 - 200 мкА, 2 мА, 20 мА, 200 мА, 2000 мА, 10 А.

Пределы допускаемой основной погрешности - ±0,2%.

Сила переменного тока

Диапазоны измерений - от 0,1 мкА до 10 А (менее 1 мин - до 20 А).

Пределы измерения - 200 мкА, 2 мА, 20 мА, 200 мА, 2000 мА, 10 А.

Диапазон частот вольтметра - от 40 Гц до 20 кГц.

Пределы основной погрешности - ±1%.

Электрическое сопротивление

Диапазоны измерений - от 0,1 Ом до 20 МОм.

Предел измерения В7-58/2 - 200 Ом, 2 кОм, 20 кОм, 200 кОм 2000 кОм, 20 МОм.

Пределы допускаемой основной погрешности - ±0,2%.

Формат индикации - 3½ разряда.

Габаритные размеры - не более 240×75×234 мм.

Масса:

- без блока батарей - 1,3 кг;

- с блоком батарей - 1,8 кг.

В основу работы приборов вольтметры В7-58/2 заложен принцип преобразования измеряемой величины в нормированное значение постоянного напряжения диапазоном до 2 В с последующим его преобразованием в цифровой код с помощью однокристального аналого-цифрового преобразователя, работающего по методу двойного интегрирования.

Условия эксплуатации В7-58/2:

Напряжение - 220±10% В.

Частота - 50 Гц.

Потребляемая мощность вольтметров - не более 6 В·А.

Средняя наработка на отказ - не менее 15 000 ч.
