Вольтметр В7-53

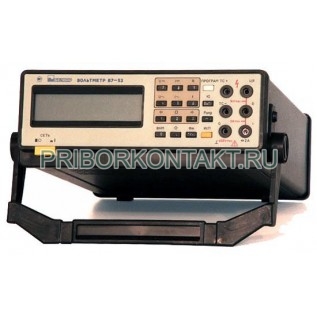

Вольтметр универсальный В7-53

В7-53 - универсальный вольтметр для измерения широкого набора электрических величин в лабораторных и производственных условиях. Прибор рассчитан на точные измерения постоянного напряжения, среднеквадратического значения переменного напряжения произвольной формы, сопротивления постоянному току, силы постоянного и переменного тока, а также частоты и периода синусоидальных и импульсных сигналов.

Модель может встречаться в документации и маркировке в вариантах: В7 53, В753, b7-53, b7 53, b753.

Назначение и области применения

В7-53 применяется при настройке, проверке и эксплуатации радиоэлектронной аппаратуры, в измерительных постах, на стендах контроля и в метрологических работах. Прибор удобен для наладчиков и инженеров, которым важно оперативно контролировать несколько параметров без смены оборудования.

Функции и особенности

измерение постоянного напряжения и RMS переменного напряжения произвольной формы;

измерение силы постоянного и переменного тока, включая работу с внешним шунтом;

измерение сопротивления постоянному току в широком диапазоне;

измерение частоты и периода синусоидальных и импульсных сигналов;

форматы индикации 5½ разрядов (до 2 изм./с) и 4½ разряда (до 15 изм./с);

наличие интерфейса КОП для интеграции в автоматизированные измерительные системы.

Технические характеристики

Раздел	Параметр	Значение
Постоянное напряжение	Диапазоны измерений	от 1 мкВ до 1000 В
Диапазон с делителем ДНВ	до 30 кВ
Пределы измерения	200 мВ, 2 В, 20 В, 200 В, 1000 В
Основная погрешность	до 200 В - ±0,04%; от 200 В - ±0,05%
Входное сопротивление	0,2 В - не менее 1 ГОм; 2 В - не менее 2 ГОм; 200-1000 В - не менее 10 МОм
Максимальное входное напряжение	до 1200 В (не более 1 мин)
Переменное напряжение	Диапазоны измерений	от 1 мкВ до 700 В
Пределы измерения	200 мВ, 2 В, 20 В, 200 В, 700 В
Диапазон частот	от 20 Гц до 100 кГц
Основная погрешность	от ±0,5% до ±5%
Входной импеданс	1 МОм/50 пФ
Максимальное входное напряжение	до 5 кГц - 1000 В; 5 кГц-100 кГц - 30 В
Постоянный ток	Диапазоны измерений	от 10 мкА до 2 А (с шунтом - до 10 А)
Предел измерения	2 А
Основная погрешность	±0,15%
Переменный ток	Диапазоны измерений	от 10 мкА до 2 А (с шунтом - до 10 А)
Предел измерения	2 А
Диапазон частот	от 40 Гц до 5 кГц
Основная погрешность	±0,8%
Сопротивление (пост. ток)	Диапазоны измерений	от 1 мОм до 2 ГОм
Пределы измерения	200 Ом, 2 кОм, 20 кОм, 2000 кОм, 20 МОм, 2 ГОм
Основная погрешность	до 2 МОм - ±0,15%; от 2 МОм - ±0,5%
Тестовое напряжение	до 2 МОм - не более 10 В; от 2 МОм - не более 2,1 В
Особенности измерения	ориентирован на стабильное измерение широкого диапазона сопротивлений
Частота	Диапазоны измерений	от 20 Гц до 1 МГц
Синусоидальный сигнал (напряжение входа)	до 100 кГц - 0,5-150 В; 100 кГц-1 МГц - 0,5-300 В
Импульсный сигнал (напряжение входа)	до 100 кГц - 1-150 В; 100 кГц-1 МГц - 1-300 В
Длительность импульсов	не менее 0,5 мкс
Скважность	не более 10
Основная погрешность	±0,03%
Период	Диапазон измерений	от 100 мкс до 50 мс
Диапазон напряжений входного сигнала	от 1 В до 30 В
Длительность импульсов	не менее 10 мкс
Скважность	не более 10
Основная погрешность	±0,1%
Общие параметры	Потребляемая мощность	20 В·А
Средняя наработка на отказ	не менее 15 000 ч
Время восстановления	не более 3 ч
Интерфейс	КОП
Габаритные размеры	не более 268×310×100 мм
Масса	не более 3 кг
Условия эксплуатации	Температура окружающей среды	от 5°C до 40°C
Относительная влажность	до 80% при 25°C
Атмосферное давление	от 84 кПа до 106,7 кПа
Напряжение питания	220 В
Частота питания	50 Гц

Раздел

Параметр

Значение

Постоянное напряжение

Диапазоны измерений

от 1 мкВ до 1000 В

Диапазон с делителем ДНВ

до 30 кВ

Пределы измерения

200 мВ, 2 В, 20 В, 200 В, 1000 В

Основная погрешность

до 200 В - ±0,04%; от 200 В - ±0,05%

Входное сопротивление

0,2 В - не менее 1 ГОм; 2 В - не менее 2 ГОм; 200-1000 В - не менее 10 МОм

Максимальное входное напряжение

до 1200 В (не более 1 мин)

Переменное напряжение

Диапазоны измерений

от 1 мкВ до 700 В

Пределы измерения

200 мВ, 2 В, 20 В, 200 В, 700 В

Диапазон частот

от 20 Гц до 100 кГц

Основная погрешность

от ±0,5% до ±5%

Входной импеданс

1 МОм/50 пФ

Максимальное входное напряжение

до 5 кГц - 1000 В; 5 кГц-100 кГц - 30 В

Постоянный ток

Диапазоны измерений

от 10 мкА до 2 А (с шунтом - до 10 А)

Предел измерения

2 А

Основная погрешность

±0,15%

Переменный ток

Диапазоны измерений

от 10 мкА до 2 А (с шунтом - до 10 А)

Предел измерения

2 А

Диапазон частот

от 40 Гц до 5 кГц

Основная погрешность

±0,8%

Сопротивление (пост. ток)

Диапазоны измерений

от 1 мОм до 2 ГОм

Пределы измерения

200 Ом, 2 кОм, 20 кОм, 2000 кОм, 20 МОм, 2 ГОм

Основная погрешность

до 2 МОм - ±0,15%; от 2 МОм - ±0,5%

Тестовое напряжение

до 2 МОм - не более 10 В; от 2 МОм - не более 2,1 В

Особенности измерения

ориентирован на стабильное измерение широкого диапазона сопротивлений

Частота

Диапазоны измерений

от 20 Гц до 1 МГц

Синусоидальный сигнал (напряжение входа)

до 100 кГц - 0,5-150 В; 100 кГц-1 МГц - 0,5-300 В

Импульсный сигнал (напряжение входа)

до 100 кГц - 1-150 В; 100 кГц-1 МГц - 1-300 В

Длительность импульсов

не менее 0,5 мкс

Скважность

не более 10

Основная погрешность

±0,03%

Период

Диапазон измерений

от 100 мкс до 50 мс

Диапазон напряжений входного сигнала

от 1 В до 30 В

Длительность импульсов

не менее 10 мкс

Скважность

не более 10

Основная погрешность

±0,1%

Общие параметры

Потребляемая мощность

20 В·А

Средняя наработка на отказ

не менее 15 000 ч

Время восстановления

не более 3 ч

Интерфейс

КОП

Габаритные размеры

не более 268×310×100 мм

Масса

не более 3 кг

Условия эксплуатации

Температура окружающей среды

от 5°C до 40°C

Относительная влажность

до 80% при 25°C

Атмосферное давление

от 84 кПа до 106,7 кПа

Напряжение питания

220 В

Частота питания

50 Гц

Принцип работы

Работа В7-53 основана на преобразовании измеряемой величины в нормированное значение постоянного напряжения до 4 В. Далее сигнал обрабатывается методом широтно-импульсной модуляции, а значение измеряемого параметра вычисляется с учетом коэффициентов, полученных при калибровке прибора. Такой подход обеспечивает стабильность измерений в широком диапазоне режимов.

Конструкция и эксплуатационные особенности

Прибор рассчитан на использование в составе измерительного рабочего места и стендовых систем. При измерении повышенных уровней постоянного напряжения применяется делитель ДНВ (до 30 кВ). Для токовых измерений допускается подключение внешнего шунта, что расширяет верхний предел до 10 А. При работе с переменными сигналами важно учитывать частотные ограничения по максимальному входному напряжению: до 5 кГц допускается 1000 В, а в диапазоне 5-100 кГц - до 30 В.

Преимущества применения

универсальность - один прибор закрывает задачи по напряжению, току, сопротивлению, частоте и периоду;

высокая точность на измерениях постоянного напряжения (до ±0,04% на диапазонах до 200 В);

широкие диапазоны - от микровольт и микроампер до сотен вольт и ампер с шунтом;

поддержка измерения RMS для переменного напряжения произвольной формы в пределах 20 Гц-100 кГц;

удобная индикация с выбором разрядности и скорости измерений;

готовность к включению в автоматизированные комплексы через интерфейс КОП.
