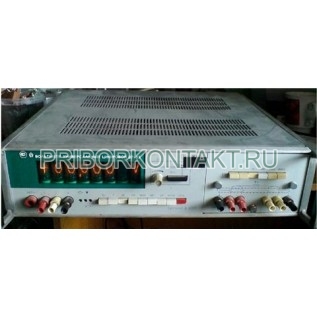

Вольтметр В7-23

Вольтметр В7-23 универсальный (В7 23, В723, b723, b7 23, b7-23)

Вольтметр В7-23 универсальный предназначен для измерений напряжения постоянного тока от 10мкВ до 1000В на поддиапазонах 0,1В; 1В; 10В; 100В; 1000В и сопротивления постоянному току от 0,01 Ом до 10МОм на поддиапазонах 0,1кОм; 1кОм; 10кОм; 100 кОм; 1МОм; 10МОм.

В комплекте со сменным блоком типа Я1В-13 вольтметр измеряет напряжение постоянного тока от 1мкВ до 12В, а с блоком типа Я1В-14 - отношение двух напряжений постоянного тока в диапазоне от 10^-6 до 3?10³ при входных напряжениях по входу U_х от 10 мкВ до 300 В, по входу U_y- от 100мВ до 120В.

Вольтметры В7-23 универсальные имеют дистанционный запуск и выход на цифропечатающее устройство.

Пределы допускаемых основных погрешностей (в процентах) определяются по фор­мулам :

при измерении напряжения ±(0,02 + 0,02Uк/U);

при измерении сопротивления до 1 МОм - ±(0,03 + 0,03Rк/R); свыше 1МОм-±(0,1 + 0,05Rк/R);

при измерении напряжения в комплекте с блоком типа Я1В-13 - ±(0,03 + 0,03Uк/U); при измерении отношений (|?_Х| + |?_У|) S_x + 0,0001S_П, где |?_Х| и ?_У - относительные погрешности измерений напряжений по входам U_х и U_у; S_П - предел измерений отно­шения; S_х - показание прибора.

Входное сопротивление вольтметра на поддиапазонах 100В и 1000В - 10МОм, на поддиапазонах 0,1В; 1В и 10В - 1000МОм.

Входное сопротивление блока типа Я1В-13 - 10МОм.

Габаритные размеры прибора:

Вольтметр В7-23 универсальный 498х135х475 мм,

Масса 20 кг;

Блока Я1В-13 - 160х104х438 мм

Масса 3,5 кг

Блока Я1В-14 - 160х104х438 мм

Масса 5 кг.
