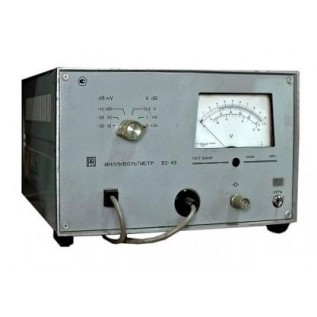

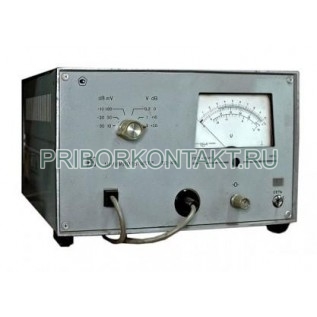

Вольтметр В3-43

Милливольтметр В3-43 (В343, В-3-43, В 3 43, b3-43, В-343, В 343, b343, b-3-43, b 3 43, b-343, b 343)

Милливольтметр В3-43 предназначен для измерения напряжения переменного тока от 3мВ до 3В в области частот от 10кГц до 1ГГц и при измерении с внешним делителем напряжения от 3В до 300В в области частот от 100кГц до 300МГц в лабораторных и цеховых условиях. Шкала прибора проградуирована в эффективных значениях синусоидального напряжения и в децибелах.

Технические характеристики приборов микровольтметры В3-43:

Диапазон измеряемых напряжений от 3мВ до 300В перекрывается поддиапазонами с верхними пределами 10мВ, 30мВ, 100мВ, 300мВ; 1В, 3В и с делителем напряжения 1:100 от 3В до 300В;

Диапазон частот измеряемых напряжений от 10кГц до 1000МГц включительно разбит на 6 рабочих областей:

- I область - от 45кГц до 30МГц вкл.;

- II область - от 10кГц до 45кГц;

- III область - свыше 30МГц до 100МГц вкл.;

- IV область - свыше 100МГц до 300МГц вкл.;

- V область - свыше 300МГц до 600МГц вкл.;

- VI область - свыше 600МГц до 1000МГц вкл.;

Частота градуировки 100кГц;

Рабочими условиями прибора В3-43 являются:

- температура окружающего воздуха от 283К до 308К (от +10?С до +35°С);

- атмосферное давление 86кПа-106кПа (650мм.рт.ст.-800мм.рт.ст.);

- относительная влажность 65%±15% при температуре 298К (+ 25°С);

- отсутствие сильных электромагнитных полей;

- напряжение питания 220В±22В частотой 50Гц±0,5Гц, содержанием гармоник до 5,0%;

Основная погрешность В3-43 на частоте градуировки, выраженная в процентах от верхнего предела поддиапазона показаний не превышает:

- ±4,0% на поддиапазонах от 30мВ до 3В;

- ±6,0% на поддиапазоне 10мВ;

- ±6,0% при измерении напряжения свыше 3В до 300В с внешним делителем напряжения;

Погрешности прибора В3-43 (изменения показаний относительно показания на частоте градуировки) в рабочих областях частот, выраженные в процентах от верхнего предела, установленного поддиапазона показаний не превышает значений, указанных в табл. 1;

Таблица 1 Погрешности прибора в рабочих областях частот

Прибор имеет индикаторные выходы по постоянному и переменному токам;

Изменение показаний прибора, вызванное изменением температуры окружающего воздуха на каждые 10°С от нормальной до любой температуры в пределах рабочей области температур, не превышает допускаемой основной погрешности.

Изменение показаний В3-43, вызванное изменением напряжения питания от номинального значения на ±10% не превышает половины допускаемой основной погрешности, при этом коррекция нуля и чувствительности не допускается;

Изменение показаний прибора, вызванное наличием постоянной составляющей в измерительной цепи, допустимая величина которой 150В, не превышает допускаемой основной погрешности В3-43;

Изменение показаний милливольтметра, вызванное отклонением формы кривой измеряемого напряжения от синусоидальной при гармонической составляющей свыше 0,5% до 10% не превышает 10% от верхнего предела поддиапазона показаний;

Вариация показаний прибора не должна превышать ±1,0%;

Изменение показаний В3-43 на поддиапазоне 10мВ не превышает:

а) индекса класса из-за дрейфа;

б) половины индекса класса из-за флюктуации;

в) половины индекса класса из-за изменения напряжения от номинального значения на ±5%;

Активное входное сопротивление при напряжении 1В и выше не менее:

- при измерении с пробником 80 кОм на частоте 20МГц; 30 кОм на частоте 100МГц;

- при измерении с делителем напряжения 100 кОм на частоте 20МГц; 50 кОм на частоте 100МГц;

Активное входное сопротивление на частоте 100кГц на поддиапазоне 10мВ не менее 20 кОм;

Входная емкость В3-43 не превышает:

а) при измерении с пробником 1,5пФ;

б) при измерении с делителем напряжения 3,5пФ;

Время установления показаний прибора не превышает 4с, максимальное отклонение указателя не более верхнего предела поддиапазона показаний при подаче входного напряжения равного 0,7 значения верхнего предела поддиапазона;

Коэффициент стоячей волны (КСВ) тройниковых переходов, с волновым сопротивлением 50 Ом и 75 Ом на частотах до 1000МГц не превышает 1,2;

В3-43 обеспечивает свои технические характеристики в пределах норм, установленных ТУ, после времени самопрогрева в течение 15мин.;

Мощность, потребляемая прибором от сети, при номинальном напряжении, не превышает 45В?А;

Милливольтметр допускает непрерывную работу в течение 8 часов при сохранении своих технических характеристик в пределах норм, установленных ТУ. При этом обеспечиваются нормальные режимы ППП, деталей и элементов в пределах норм стандартов и ТУ на них.

Наработка на отказ не менее 3250ч.;

Габаритные размеры - 302X295X206мм;

Масса В3-43 - не более 10кг.
