Вольтметр В3-62

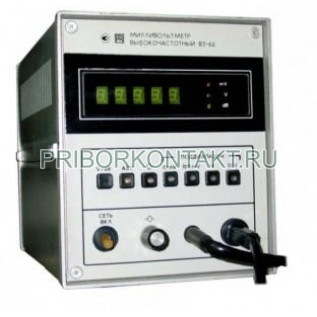

Милливольтметр цифровой высокочастотный В3-62

В3-62 - цифровой высокочастотный милливольтметр для измерения среднеквадратического значения (СКЗ) высокочастотного напряжения синусоидальной формы. Прибор предназначен для лабораторных и стендовых измерений в радиотехнических трактах, при настройке генераторов, усилителей, фильтров и линий передачи, где требуется контролировать уровень ВЧ напряжения в широком частотном диапазоне.

Назначение и области применения

Милливольтметр В3-62 применяют в радиоэлектронике, связи и измерительной технике для контроля уровней ВЧ сигналов, калибровки и поверочных операций, а также при проведении испытаний узлов и блоков, работающих в диапазоне от десятков килогерц до гигагерц. Измерение выполняется по СКЗ для синусоидальных сигналов, что удобно при анализе энергетических характеристик трактов.

Функции и особенности

• Цифровая индикация измеряемого напряжения в вольтах и децибелах.
• Автоматический выбор поддиапазонов измерения.
• Дистанционное управление и выдача информации в параллельно-последовательном двоично-десятичном коде.
• Возможность использования с блоком сопряжения для работы в КОП.

Технические характеристики

Конструкция и эксплуатационные особенности

Прибор выполнен в настольном корпусе с цифровой индикацией и автоматическим переключением поддиапазонов, что ускоряет измерения при работе с сигналами, изменяющимися по уровню. Входные параметры 100 кОм и 2,5 пФ позволяют подключать В3-62 к ВЧ цепям с минимальным влиянием на режим, однако на верхних частотах рекомендуется учитывать требования к соединительным линиям и согласованию для снижения паразитных наводок и ошибок подключения.

Преимущества применения

• Широкий диапазон измерений по напряжению - от 0,7 мВ до 1000 В.
• Высокочастотный диапазон до 1500 МГц для контроля ВЧ трактов и генераторных устройств.
• Удобная цифровая индикация в В и дБ, автоматический выбор поддиапазонов.
• Дистанционное управление и выдача данных в двоично-десятичном коде для включения в КОП и автоматизированные стенды.
• Невысокая потребляемая мощность 25 В·А при настольном исполнении.
