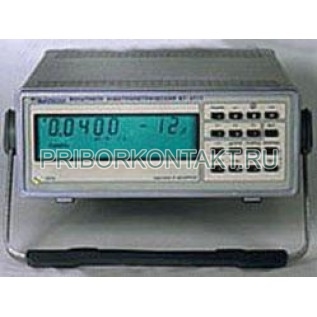

Вольтметр В7-57/1

В7-57/1

Вольтметры универсальные электрометрические В7-57/1

Также этот прибор может называться: В7 57/1, В757/1, В7 57 1, В7571, b7-57/1, b7 57/1, b757/1, b7 57 1, b7571.

В7-57/1 вольтметры универсальные электрометрические предназначены для измерения диапазонов: постоянных токов от 2·10^-15 А до 1·10^-2 А, напряжений от 2·10^-4 В до 200 В, зарядов обеих полярностей от 2·10^-14 Кл до 1·10^-5 Кл, сопротивлений от 2 Ом до 1·10¹⁵ Ом.

Сфера применения:

- при измерении токов ионизационных камер, в масспектрометрах, хроматографах;

- в микроэлектронике при измерении токов полупроводниковых структур, в том числе МДП-приборов, при контроле технологических параметров при изготовлении интегральных микросхем;

- при измерении напряжений от высокоомных источников;

- при измерении напряжений от емкостных источников;

- для измерений зарядов различных объектов;

- для измерения сопротивлений диэлектрических материалов, изоляции кабелей, конденсаторов;

- как обычный мультиметр класса 0,05.

Технические характеристики В7-57/1:

Диапазон измерений тока - от 2·10^-15 А до 1·10^-2 А.

Пределы основной погрешности - 0,15%.

Шум - 2·10^-16 А.

Нестабильность нулевого уровня - 3·10^-15 А/сут.

Паразитный ток вольтметра - 5·10^-15 А.

Время установления показаний - ±0,13 с, ±1,3 с, ±13 с.

Цикл измерения - 0,2 с.

Диапазон измерений напряжения - от 2·10^-4 В до 200 В.

Пределы основной погрешности - 0,05%.

Входное сопротивление вольтметров - не менее 1·10¹⁵ Ом.

Диапазон измерений зарядов - от 2·10^-14 Кл до 1·10^-5 Кл.

Пределы основной погрешности - 0,25%.

Диапазон измерений сопротивления - от 2 Ом до 1·10¹⁵ Ом.

Пределы основной погрешности - 0,15%.

Входная емкость - 10 пФ.

Интерфейс - КОП.

Габаритные размеры - 100×264×360 мм.

Масса:

- блок регистрительный - 3,8 кг;

- блок измерительный - 2,5 кг.

В основу работы приборов вольтметры В7-57/1 заложен принцип преобразования электрометрическим блоком поступающих на вход сигналов в постоянное или медленно меняющееся напряжение и измерение его уровня или скорости его изменения аналого-цифровым методом.

Условия эксплуатации В7-57/1:

Температура окружающей среды - от 5º С до 40º С.

Относительная влажность воздуха при температуре 25º С - до 80%.

Атмосферное давление - от 84 кПа до 106,7 кПа (от 630 мм рт.ст. до 800 мм рт.ст.).

Напряжение вольтметров - 220±22 В; 110±11 В.

Частота - 50±0,5 Гц; 60±0,6 Гц.

Потребляемая мощность - 30 В·А.

Предприятие-изготовитель предоставляет гарантию соответствия вольтметра В7-57/1 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
