Описание товара

В3-39

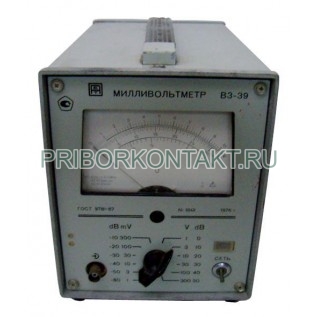

Милливольтметр В3-39 аналоговый переменного тока (В3 39, В339, Вз-39, b3-39, b3 39, b339)
Измерение синусоидального напряжения переменного тока.
Возможно использование в качестве преобразователя напряжения или широкополосного усилителя.
Диапазон измерения 100мкв – 300В, диапазон частот 20Гц – 10МГц.
Погрешность 2,5-15%. Вх. сопр., емк.: 4МОм, 30пФ и 1МОм, 15пФ (с делителем).
Габариты 152х206х300мм, масса 5кг.

Милливольтметр В3-39 предназначен для измерения синусоидального напряжения переменного тока от 0.1 мВ до 300 В в диапазоне частот от 20 Гц до 10 МГц. Показания прибора пропорциональны среднему, а шкала проградуирована в эффективных значениях синусоидального напряжения. Милливольтметр В3-39 имеет отдельную шкалу, проградуированную в децибелах. Уровень «0» децибел равен 0.775 В. Прибор может быть использован в качестве преобразователя переменного напряжения в постоянное по уровню эффективного значения синусоидального напряжения.
К прибору Милливольтметр В3-39 придается делитель напряжения ДН-108 с коэффициентом деления 1:10, позволяющий уменьшить емкость, подводимую к точке измерения.

Технические характеристики
Параметры
Значения
Измеряемые напряжения
Диапазон
0,1мВ-300В
Поддиапазоны
1мВ/3мВ/10мВ/30мВ/100мВ/
300мВ/
1В/3В/10В/30В/100В/300В
Диапазон частот измеряемых напряжении
на пределах 3мВ-300 В
20Гц-10МГц
на пределе 1 мВ
20 Гц-5МГц

Основная погрешность в процентах от верхнего предела установленного поддиапазона измерения в нормальной области частот 45Гц-1МГц

Без делителя
на пределах измерения 3мВ-1В
±2.5%
на пределах измерения 1 мВ, 3В-300В
±4%
С делителем ДН-108
на пределах измерения 3мВ-1В
±4%

Активное входное сопротивление, измеренное на частоте 55 Гц

Без делителя
4МОм
С делителем ДН-108
1МОм
Входная емкость
Без делителя
на пределах измерения
1мВ-1 В
30пФ
на пределах измерения
3В-300В
15пФ
С делителем ДН-108

Допускаемое значение суммы напряжений постоянной составляющей и среднеквадратического значения измеряемого напряжения

350 В
Время установления рабочего режима
5 мин
Наработка на отказ
2500 ч
Выход широкополосного усилителя

Напряжение на выходе при полном отклонении указателя

на пределах измерения 3мВ-300 В
150 мВ ±15%
на пределе измерения 1 мВ
110 мВ ±15%
Выходное сопротивление
50 Ом
Диапазон частот
20 Гц-5 МГц
Рабочие условия эксплуатации
Температура окружающего воздуха
+10 – +35 °С
Относительная влажность
до 80% при температуре +20 °С
Атмосферное давление
750 ±30 мм рт. ст.
Напряжение питания
220 В ±10%/50 Гц±1%
Общие характеристики
Потребляемая мощность
20ВА
Габаритные размеры
155 х 210 х 300 мм
Масса
5 кг
Основная погрешность измерения в %
Пределы
Рабочая область частот

Нормальная
область частот
45 Гц-1 МГц

Рабочая область частот
20-30 Гц
30-45 Гц
1-3 МГц
3-5 МГц
5-10 МГц
1мВ
±10,0
±6,0
±4,0
±6,0
±10,0
3мВ-1 В
±6,0
±4,0
±2,5
±4,0
±6,0
3В-300В
±10,0
±6,0
±4,0
±6,0
±10,0

С делителем
ДН-108

1мВ
±15,0
±10,0
±6,0
±10,0
±15,0
3мВ-1В
±10,0
±6,0
±4,0
±6,0
±10,0
