Вольтметр В7-86/2

В7-86/2

Мультиметр В7-86/2

Также этот прибор может называться: В786/2, В7 86/2, В7-86-2, В7 86 2, В-786/2, В 786/2, b7-86/2, b786/2, b7 86/2.

В7-86/2 мультиметр применяется для измерения напряжения и силы постоянного и переменного токов, сопротивления постоянному току, частоты, электрической ёмкости, индуктивности, активной и реактивной мощности.

В7-86/2 мультиметры позволяют проводить настройку и ремонт электрорадиотехнических устройств в лабораторных и полевых условиях.

Технические характеристики В7-86/2:

Напряжение постоянного тока - от 10^-5 В до 10³ В.

Допускаемая основная погрешность в зависимости от предела измерений:

- 200 мВ - 0,2% от Uх + 0,03 мВ;

- 2 В, 20 В, 200 В - 0,05% от Uх + 0,005% от Uп;

- 1000 В - 0,3% от U х+ 0,5 В.

Напряжение переменного тока - от 2·10^-2 В до 750 В.

Допускаемая основная погрешность в зависимости от предела измерений:

- в диапазоне частот от 20 Гц до 1 кГц:

- 200 мВ - 0,5% от Uх+0,5 мВ;

- 2 В - 0,3% от Uх+2 мВ;

- 20 В - 0,3% от Uх+0,05% от Uп;

- 200 В - 0,4% от Uх+0,1 В;

- 750 В - 0,5% от Uх+1 В.

- в диапазоне частот от 1 кГц до 10 кГц:

- 200 мВ - 1% от Uх+1 мВ;

- 2 В - 0,6% от Uх+5 мВ;

- 20 В - 0,6% от Uх+20 мВ;

- 200 В - 1,8% от Uх+0,2 В;

- 750 В - 1% от Uх+1 В.

- в диапазоне частот от 10 кГц до 20 кГц:

- 200 мВ - 2% от Uх+2 мВ;

- 2 В, 20 В - 1,5% от Uх+1% от Uп;

- 200 В - 2,5% от Uх+0,2 В;

- 750 В - не нормируется.

Сопротивление постоянному току - от 10^-5 кОм до 2·10³ кОм.

Допускаемая основная погрешность в зависимости от предела измерений:

- 200 Ом - 0,35% от Rх+0,1 Ом;

- 2 кОм - 0,2% от Rх+0,1 Ом;

- 20 кОм, 200 кОм - 0,1% от Rх+0,025% от Rп;

- 2 Мом - 0,3% от Rх+1 кОм.

Сила постоянного тока - от 10^-5 мА до 2·10⁴ мА.

Допускаемая основная погрешность в зависимости от предела измерений:

- 200 мкА - 1% от Iх+1 мкА;

- 2 мA - 0,3% от Iх+3 мкА;

- 20 мA, 200 мA - 0,1 % от Iх +0,05% от Iп;

- 2000 мА - 0,1% от Iх +1 мА;

- 20 А - 0,4% от Iх+0,02 А.

Сила переменного тока - от 2·10^-1 мА до 2·10⁴ мА.

Допускаемая основная погрешность в зависимости от предела измерений:

- в диапазоне частот от 20 Гц до 1кГц:

- 2 мА - 0,5% от Iх+1 мкА;

- 20 мА - 0,5% от Iх+5 мкА;

- 200 мА - 0,3% от Iх+0,1 мА;

- 2000 мА - 0,3% от Iх+1 мА;

- 20 А - 1% от Iх+0,2 А.

- в диапазоне частот от 1 Гц до 10 кГц:

- 2 мА - 2% от Iх+0,01 мА;

- 20 мА, 200 мА - 0,5% от Iх+0,05% от Iп;

- 2000 мА - 0,5% от Iх+1 мА;

- 20 А - не нормируется.

Полная мощность переменного тока - от 10^-4 кВ·А до 2·10² кВ·А.

Диапазон частот - от 40 Гц до 100 Гц.

Допускаемая основная погрешность - не нормируется.

Реактивная мощность переменного тока - от 10^-4 квар до 2·10² квар.

Диапазон частот - от 40 Гц до 100 Гц.

Допускаемая основная погрешность - не нормируется.

Активная мощность тока - от 10^-4 кВт до 2·10² кВт.

Допускаемая основная погрешность - не нормируется.

cosф переменного тока частотой - от 0 до 1.

Диапазон частот - от 40 Гц до 100 Гц.

Допускаемая основная погрешность на пределе измерений 1 - не нормируется.

Частота переменного тока - от 1 Гц до 2·10⁶ Гц.

Напряжение - от 0,5 В до 5 В.

Допускаемая основная погрешность на пределах измерений 20 Гц, 200 Гц, 2кГц, 20 кГц, 200 кГц, 2 МГц - 0,05%.

Ёмкость - от 10^-5 мкФ до 2·10³ мкФ.

Допускаемая основная погрешность в зависимости от предела измерений:

- 200 пФ, 2000 пФ, 20000 пФ, 0,2 мкФ, 2 мкФ, 20 мкФ, 200 мкФ - 2 % от Cх + 1,5% от Cп.

- 2000 мкФ - не нормируется.

Индуктивность - от 10^-2 мкГн до 2·10⁴ мкГн.

Допускаемая основная погрешность на пределах измерений 2 мГн, 20 мГн, 200 мГн - 3% от Lх + 1,0% от Lп.

Тест p-n перехода - от 0 В до 1 В.

Допускаемая основная погрешность - 1%.

Источник питания 2 элемента типоразмера АА (аккум.)

Габаритные размеры В7-86/2 - 78x160x36,5 мм.

Масса - не более 0,65 кг.

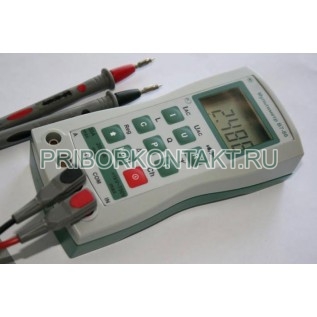

Мультиметры В7-86/2 остаются работоспособными после погружения в воду на глубину 1 м и падения с высоты 0,75 м. На лицевой стороне корпуса расположен большой жидкокристаллический индикатор и пленочная клавиатура.

В В7-86/2 реализован автоматический выбор пределов измерения, возможность удержания на дисплее минимального, текущего или максимального значения. Функция относительных измерений позволяет измерять разность величин в абсолютных единицах или вычислять отношение в процентах. Результаты измерений могут быть сохранены во внутренней энергонезависимой памяти.

Условия эксплуатации В7-86/2:

Температура окружающего воздуха - от -10° С до +50° С.

Относительная влажность при температуре до +35° С - 100%.
