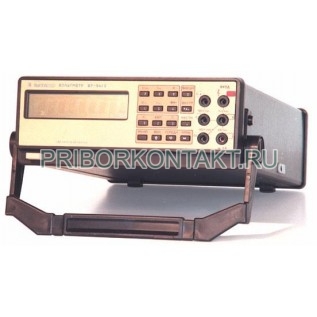

Вольтметр В7-54/3

В7-54/3

Вольтметры универсальные В7-54/3

Также этот прибор может называться: В7 54/3, В754/3, В7 54 3, В7543, b7-54/3, b7 54/3, b754/3, b7 54 3, b7543.

В7-54/3 вольтметр универсальный предназначен для измерения постоянных напряжения и силы тока, среднего квадратического значения переменного напряжения, сопротивления постоянному току, силы постоянного и среднего квадратического значения переменного токов.

Сфера применения: тестирование диодов и стабилитронов, измерения электрических величин при проверке, настройке и эксплуатации радиоэлектронной аппаратуры и электрорадиоэлементов, при научных и экспериментальных исследованиях в лабораториях и цеховых условиях, математическая и логическая обработка результатов измерений.

Технические характеристики В7-54/3:

Постоянное напряжение

Диапазоны - от 1 мкВ до 1000 В.

Предел измерения вольтметров - 0,2 В, 2 В, 20 В, 200 В, 1000 В.

Пределы основной погрешности:

- от 0,2 В до 20 В - ±0,0015%;

- менее 0,2 В, более 20 В - от ±0,002% до 0,003%.

Входное сопротивление В7-54/3:

- на диапазонах 0,2 В, 2 В, 20 В - не менее 2 ГОм;

- на диапазонах 200 В, 2000 В - не менее 10 МОм.

Переменное напряжение

Диапазоны - от 1 мВ до 700 В.

Предел измерения - 0,2 В, 2 В, 20 В, 200 В, 700 В.

Диапазон частот вольтметра - от 10 Гц до 1 МГц.

Пределы основной погрешности - от 0,05%.

Входной импеданс В7-54/3 - 2 МОм/50 пФ.

Сила постоянного тока

Диапазоны - от 1 мкА до 2 А.

Предел измерения - 2 А.

Пределы основной погрешности:

- до 1 А - 0,015%;

- от 1 А - 0,025%.

Сила переменного тока

Диапазоны - от 10 мА до 2 А.

Предел измерения вольтметров - 2 А.

Диапазон частот В7-54/3- от 20 Гц до 5 кГц.

Пределы допускаемой основной погрешности - 0,15%.

Электрическое сопротивление

Диапазоны - от 10 мОм до 2 ГОм.

Предел измерения В7-54/3 - 0,2 кОм, 2 кОм, 20 кОм, 200 кОм, 2 МОм, 20 МОм.

Пределы допускаемой основной погрешности:

- до 2 МОм - от ±0,003% до ±0,006%;

- от 2 МОм - от ±0,01 до ±0,75%.

Тестовое напряжение вольтметра:

- до 2 кОм - не более 6 В;

- от 2 кОм - не более 24 В.

Время установления показаний:

- на постоянном токе - не более 200 мс;

- на переменном токе - не более 600 мс.

Проверка p-n переходов

Тестовое напряжение:

- диоды - не более 6 В;

- стабилитроны - не более 24 В.

Тестовый ток В7-54/3 - от 0,9 мА до 1 мА.

Интерфейс - СТЫК С2 (RS-232), аналоговый выход.

Габаритные размеры - не более 268×100×350 мм.

Масса - не более 4,2 кг.

В основу работы приборов вольтметры В7-54/3 заложен принцип преобразования измеряемых величин во временной интервал.

Условия эксплуатации В7-54/3:

Температура окружающей среды - от 5º С до 40º С.

Относительная влажность воздуха при температуре 25º С - до 80%.

Напряжение вольтметра - 115 В, 220 В.

Частота - 50 Гц, 400 Гц.

Потребляемая мощность - не более 13 В·А.

Средняя наработка на отказ - не менее 15 000 ч.
