Вольтметр В2-43

Также этот прибор может называться: В2 43, В243, В2-чз, v2-43, v2 43, v243, b2-43, b2 43, b243.

В2-43 вольтметр-калибратор предназначен для высокоточного измерения (функция вольтметра) и воспроизведения (функция калибратора) напряжения постоянного тока в широком диапазоне с высокой разрешающей способностью (до семи-восьми десятичных разрядов), а также для воспроизведения силы постоянного тока.

Вольтметры-калибраторы В2-43 применяются в различных отраслях промышленности.

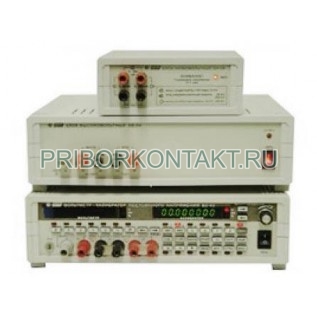

В комплект входят: базовый прибор; низковольтный блок с автономным питанием; высоковольтный блок; преобразователь напряжение-ток ПНТ-04.

Также в наличии модификация калибратора В2-43/1, источник опорного напряжения которого имеет более высокую долговременную стабильность напряжения.

Технические характеристики В2-43:

Измерение напряжений постоянного тока в диапазоне - от ±0,1 мкВ до 1000 В:

- с расширением диапазона измеряемых напряжений при помощи низковольтного блока - не более 1 нВ.

Воспроизведение напряжений постоянного тока в диапазоне - от ±0,1 мкВ до 25 В:

- с расширением диапазона при помощи высоковольтного блока - не более ±1000 В;

- с расширением диапазона при помощи низковольтного блока - не более 1 нВ;

Измерение и воспроизведение напряжения постоянного тока:

- диапазон измерения напряжения - от 20 мВ до 1000 В;

- предел допускаемой основной погрешности за 3 месяца - не более ±(10 млн^-1U+2 млн^-1U_n);

- предел допускаемой основной погрешности за 1 год - не более ±(15 млн^-1U+2 млн^-1U_n).

Нелинейность аналого-цифрового (режим вольтметра) или цифро-аналогового (режим калибратора) преобразования - не более ±(0,3 млн^-1U+0,1 млн^-1U_n+0,1 мкВ).

Параметры входной (выходной) цепи вольтметра (калибратора) В2-43:

- температурный коэффициент - не более 1,2 млн^-1/° С;

- входной ток - не более 100 пА;

- входное сопротивление - не менее 1,2 МОм;

- выходное сопротивление - не более 100 Ом;

- максимальное значение выходного тока - 20 мА;

- уровень переменных составляющих выходного напряжения в полосе частот от 10 Гц до 10 000 Гц - не более 2 мВ.

Характеристики вольтметра-калибра В2-43 в режиме воспроизведения силы постоянного тока:

- диапазон измерения силы постоянного тока - от 2 мА до 10 А;

- предел допускаемой основной погрешности - не более ±(300 млн^-1I+4 млн^-1I_n);

- температурный коэффициент - 3 млн^-1/° С;

- выходное сопротивление - не менее 0,01 МОм;

- напряжение на нагрузке - не менее 3 В;

- уровень переменных составляющих выходного напряжения в полосе частот от 10 Гц до 10 000 Гц - не более 300 мкА.

Подавление помехи для В2-43:

- последовательного (нормального) вида частотой питающей сети - не менее 80 дБ;

- параллельного (общего) вида при несимметрии входа 1 кОм - не менее 140 дБ;

- параллельного (общего) вида для напряжения частотой питающей сети - не менее 120 дБ.

Время установления рабочего режима - не более 2 ч.

Время непрерывной работы - не менее 24 ч.

Электрическая изоляция между сетевыми цепями и выходными (входными) клеммами выдерживает без пробоя и поверхностного перекрытия испытательное напряжение 1,5 кВ синусоидальной формы частотой 50 Гц в нормальных условиях применения.

Электрическая изоляция между входными (выходными) клеммами и интерфейсом СТЫК С2 в нормальных условиях выдерживает без пробоя и поверхностного перекрытия испытательное напряжение 1,5 кВ постоянного тока.

Электрическое сопротивление изоляции между цепями питания В2-43 и входными (выходными) клеммами:

- в нормальных условиях применения - не менее 1000 МОм;

- при повышенной температуре окружающего воздуха - не менее 20 МОм.

Допускаемые значения напряжения индустриальных радиопомех (ИРП) в полосе частот от 0,15 МГц до 30 МГц:

- квазипиковое значение - не более 60 дБ;

- среднее значение - не более 50 дБ.

Средняя наработка на отказ В2-43 - не менее 15 000 ч.

Гамма-процентный ресурс при ?=90% - не менее 15 000 ч.

Средний срок службы - не менее 10 лет.

Среднее время восстановления работоспособного состояния приборов - не более 120 мин.

Время измерения - от 0,1 с до 3 с.

Питание от сети:

- с напряжением - 220±22 В;

- с частотой - от 47 Гц до 63 Гц;

- содержанием гармоник - не более 5%.

Мощность, потребляемая от сети питания при номинальном напряжении:

- вольтметров В2-43 и высоковольтного блока - не более 60 В?A;

- преобразователя напряжение-ток - не более 120 В?А.

Назначения блоков входящих в комплект поставки В2-43:

- низковольтный блок с автономным питанием - расширяет диапазон измеряемых и воспроизводимых напряжений в нановольтную область диапазона;

- высоковольтный блок - расширяет диапазон воспроизводимых напряжений до 1000 В (пределы от 200 В до 1000 В);

- преобразователь напряжение-ток ПНТ-04 с диапазоном воспроизводимых токов - от 0,1 нА до 10 А.

Калибраторы В2-43 и ПНТ-04 обеспечивают:

- работу с последовательным интерфейсом RS-232C при уровне сигналов не менее 5 В, передающих линиях при нагрузке 3 кОм;

- скорость - 9600 бат (бит/с);

- данные - 8 бит;

- бит «четность» - отсутствует;

- сигнал «СТОП» - 1 бит;

- принимаемые и передаваемые сигналы - цифры, большие и малые (только принимаемые) латинские буквы, знаки «+» и «-» управляющие символы (коды) «LF», «CR»;

- прием управляющих данных в виде текстовых строк, содержащих цифровые значения уровня, полярности и размерности;

- выдачу информации о состоянии прибора.

Габаритные размеры:

- вольтметра-калибратора В2-43 - 290?75?260 мм;

- блока высоковольтного БВ-04 - 290?75?260 мм;

- блока низковольтного БН-04 - 160?62?200 мм;

- преобразователя напряжение-ток ПНТ-04 - 291?89?291 мм.

Масса:

- базового блока - не более 3 кг;

- блока высоковольтного БВ-04 - не более 3 кг;

- блока низковольтного БН-04 - не более 1,3 кг;

- преобразователя напряжение-ток ПНТ-04 - не более 4,9 кг.

Условия эксплуатации В2-43:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при 25° С - до 80%.

Атмосферное давление - от 630 мм рт. ст. до 795 мм рт. ст.

В основу функции вольтметра положен компенсационный метод измерения, суть которого состоит в уравновешивании (компенсации) измеряемого напряжения напряжением компенсирующего источника.

В основу функции калибратора В2-43 положен принцип цифро-аналогового преобразования широтно-импульсной модуляции опорного напряжения.
