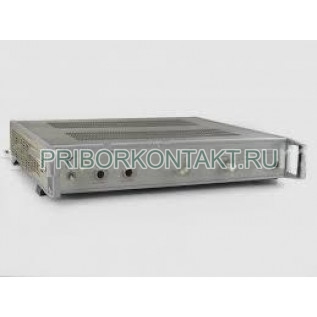

Вольтметр В9-5

В9-5

Преобразователь напряжения стробоскопические В9-5

Также этот прибор может называться: В9 5, В95, v9-5, v9 5, v95.

В9-5 преобразователь напряжения стробоскопический предназначен для измерения и линейного преобразования мгновенных значений напряжения широкополосных повторяющихся и однократных сигналов в напряжение постоянного тока и в двоичный цифровой код в составе информационно-измерительных систем.

Сфера применения - лабораторные и цеховые условия.

Технические характеристики В9-5:

Диапазон преобразуемых напряжений - ±1 В.

Коэффициент преобразования:

- по аналоговому выходу - 1; 10; 100;

- по цифровому выходу - 2 мВ/бит.

Погрешность преобразования:

- по аналоговому выходу - ±(0,02·U_x+1 мВ);

- по цифровому выходу - ±(0,02·U_x+3 мВ).

Время нарастания переходной характеристики В9-5 - не более 3 нс.

Пределы задержки момента преобразования - 0,1 мкс, 1 мкс, 10 мкс, 100 мкс.

Погрешность установки задержки момента преобразования:

- на пределе 0,1 мкс - ±(0,01·τ_x+0,005·τ_x);

- на пределах 1 мкс, 10 мкс, 100 мкс - ±(0,02·τ_x+0,005·τ_x).

Разрешающая способность - 0,1 нс.

Полоса пропускания - 100 МГц.

Входное сопротивление преобразователя В9-5 - 50 Ом.

Максимальная скорость измерения в секунду - 100 000.

Габаритные размеры - 480×120×475 мм.

Масса - не более 13 кг.

В приборах преобразователи В9-5 применяется стробоскопический метод преобразования, заключающийся в запоминании мгновенного значения сигнала в момент действия короткого строб-импульса.

Отличительная особенность - малая по сравнению с длительностью строб-импульса постоянная времени заряда емкости памяти, обеспечивающая значительное повышение точности преобразования. Не требуется дополнительной подстройки коэффициента преобразования.

Прибор В9-5 имеет выход на регистрирующее устройство результата преобразования в аналоговом виде и в двоичном параллельном коде.

Синхронизация прибора осуществляется синхроимпульсом и исследуемым сигналом с использованием встроенной линии задержки. В приборе имеются режим последовательного считывания сигнала «осциллографирование» и программное управление задержкой строб-импульса.
