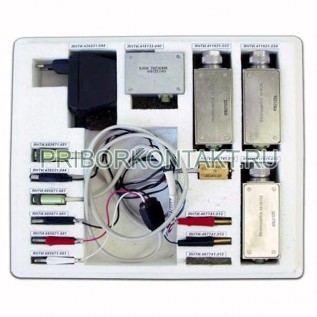

Вольтметр В9-25

Также это изделие может называться: В9 25, В925, v9-25, v9 25, v925, b9-25, b9 25, b925.

В9-25 комплект преобразователей напряжения предназначен для точного измерения переменных напряжений путем электротеплового сравнения их уровня с постоянным напряжением вместе с цифровым вольтметром постоянного напряжения.

Комплекты В9-25 применяются при поверке калибраторов переменного напряжения видов В1, Н4 и Н5, а также при поверке вольтметров переменного напряжения видов В3, В4, В7; генераторов - Г3, Г4 и аттенюаторов - Д2.

Комплекты преобразователей представлены тремя независимыми блоками В9-25/0,2; В9-25/10; В9-25/2 точного линейного преобразования среднеквадратических значений переменных напряжений широкополосных сигналов в постоянные напряжения.

Диапазон частот сигналов - от 5 Гц до 200 МГц.

Выходное сопротивление - не более 1 Ом.

Предел допускаемой частотной погрешности преобразования для В9-25 в диапазоне частот:

- до 5 Гц - ±0,5%;

- до 5 МГц; до 10 Гц - ±0,15%;

- до 20 Гц - ±0,05%;

- до 1 МГц - ±0,1%;

- до 10 МГц - ±0,25%;

- до 30 МГц - ±0,4%;

- до 50 МГц - ±1%;

- до 100 МГц - ±5%.

Характеристики независимых блоков представлены у таблице:

Диапазон рабочих температур - от +15° С до +25° С.

Питание от сети переменного тока:

- с напряжением - 220 В;

- с частотой - 50 Гц.

Потребляемая мощность от сети переменного тока - 9 В?А.

Габаритные размеры составляющих комплекта В9-25:

- каждого блока преобразователя - 115?40?30 мм;

- АС-DC адаптера - 60?60?60 мм;

- промежуточного модуля питания - 40?40?20 мм.

Масса каждого блока преобразователя, АС-DC адаптера, промежуточного модуля питания - не более 0,3 кг.
