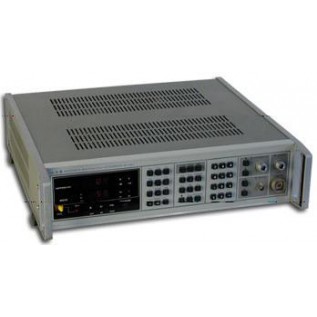

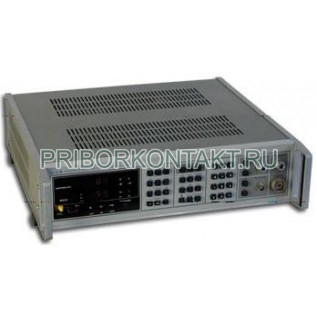

Вольтметр В4-20

Вольтметр В4-20 импульсный (В420, В-4-20, В 4 20, b4-20, В-420, В 420, b420, b-4-20, b 4 20, b-420, b 420)

Вольтметр В4-20 импульсный предназначен для измерения стробоскопическим методом амплитудно-временных параметров сигналов импульсного, импульсно-модулированного и переменного тока с выдачей информации в цифровой и аналоговой форме.

Сочетание широкого частотного и динамического диапазона с высокой точностью (0,4%) и скоростью (105изм/с) позволяет использовать прибор В4-20 одновременно как широкополосный вольтметр переменного тока, как импульсный вольтметр, как быстродействующий аналого-цифровой преобразователь и дискретизатор сигналов, а при использовании внешнего дисплея как широкополосный стробоскопический цифровой осциллограф.

Вольтметр импульсный В4-20 обеспечивает точное измерение:

- напряжений в заданный момент времени («мгновенных значений»);

- амплитудных, средневыпрямленных и среднеквадратических напряжений периодических сигналов произвольной формы;

- амплитуды однократных импульсов;

- временных характеристик периодических сигналов, включая длительность, частоту, время нарастания и спада, неравномерность вершины импульсов.

Встроенный процессор управляет режимами работы, осуществляет самодиагностику прибора вольтметр В4-20 импульсный. Вычислительные функции, осуществляемые микропроцессором, характерны для быстродействующих вольтметров.

Помимо измерения напряжений в абсолютных величинах, измерения осуществляются в процентах и децибелах относительно устанавливаемого уровня, проводится усреднение результатов за выбранное число измерений, определение экстремальных значений, длительностей, периодов и некоторых других параметров импульсов.

Технические характеристики приборов вольтметры В4-20 импульсные:

Высокая точность и скорость измерений в широкой полосе пропускания (700 МГц).

Диапазон напряжений, измеряемых прибором вольтметр В4-20 импульсный - 1мВ-1000В.

Диапазон частот - 0МГц-700МГц.

Время нарастания ПХ - 0,5нс.

Основная погрешность измерения прибором вольтметр В4-20 импульсный - 0,4%-2%.

Потребляемая мощность - 60В?А.

Заменяет приборы: В4-4, В4-6, В4-12, В4-14, В4-17, РВ4-17, В4-19, В4-20, В9-5, И4-5.

Масса прибора вольтметр В4-20 импульсный - 10кг.

Габариты - 120х480х475мм.
