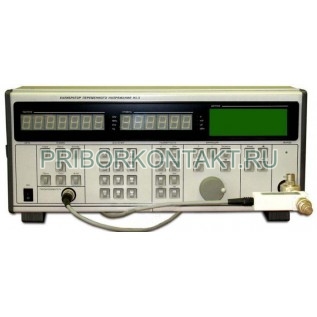

Калибратор переменного напряжения Н5-5

Также этот прибор может называться: Н55, Н5 5, Н-55, Н 55, h5-5, h55, h5 5.

Н5-5 калибратор переменного напряжения предназначен для калибровки и поверки электронных вольтметров, измерителей уровня и мощности, а также может использоваться для испытаний широкого круга других СИ: ступенчатых аттенюаторов, анализаторов спектра, частотомеров и пр.

Технические характеристики Н5-5:

Диапазон частот воспроизводимых среднеквадратических значений (СКЗ) напряжения переменного тока - от 10 Гц до 2 ГГц.

Диапазон воспроизведения СКЗ напряжения переменного тока - от 3 мкВ до 3 В.

Предел допускаемой относительной основной погрешности воспроизведения частоты СКЗ напряжения переменного тока от установленного значения частоты - не более ±10^-6 от установленного значения частоты.

Пределы допускаемой основной погрешности в частотных диапазонах

Диапазон воспроизведения СКЗ напряжения переменного тока - от 300 мВ до 3 В:

- от 10 Гц до 30 Гц - ±0,1% Ux + 0,006% Uк;

- св. 30 Гц до 10 кГц - ±0,06% Ux + 0,006% Uк;

- св. 10 кГц до 100 кГц - ±0,15% Ux + 0,006% Uк;

- св. 100 кГц до 100 МГц - ±0,85% Ux + 0,01% Uк;

- св. 100 МГц до 150 МГц - ±1,3% Ux + 0,2% Uк;

- св. 150 МГц до 300 МГц - ±1,8% Ux + 0,2% Uк;

- св. 300 МГц до 700 МГц - ±2,7% Ux + 0,3% Uк;

- св. 700 МГц до 1 ГГц - ±4% Ux + 0,3% Uк;

- св. 1 ГГц до 2 ГГц - ±5% Ux + 0,3% Uк.

Диапазон воспроизведения СКЗ напряжения переменного тока - св. 30 мВ до 300 мВ:

- от 10 Гц до 30 Гц - ±0,15% Ux+0,006% Uк;

- св. 30 Гц до 10 кГц - ±0,1% Ux + 0,006% Uк;

- св. 10 кГц до 100 кГц - ±0,15% Ux + 0,006% Uк;

- св. 100 кГц до 100 МГц - ±0,9% Ux + 0,01% Uк;

- св. 100 МГц до 150 МГц - ±1,3% Ux + 0,2% Uк;

- св. 150 МГц до 300 МГц - ±1,8% Ux + 0,2% Uк;

- св. 300 МГц до 700 МГц - ±2,7% Ux + 0,3% Uк;

- св. 700 МГц до 1 ГГц - ±4% Ux + 0,3% Uк;

- св. 1 ГГц до 2 ГГц - ±5,2% Ux + 0,4% Uк.

Диапазон воспроизведения СКЗ напряжения переменного тока - св. 3 мВ до 30 мВ:

- от 10 Гц до 30 Гц - ±0,15% Ux + 0,01% Uк;

- св. 30 Гц до 10 кГц - ±0,15% Ux + 0,006% Uк;

- св. 10 кГц до 100 кГц - ±0,15% Ux + 0,01% Uк;

- св. 100 кГц до 100 МГц - ±1,1% Ux + 0,03% Uк;

- св. 100 МГц до 150 МГц - ±1,7% Ux + 0,3% Uк;

- св. 150 МГц до 300 МГц - ±2,7% Ux + 0,3% Uк;

- св. 300 МГц до 600 МГц - ±3,7% Ux + 0,4% Uк;

- св. 600 МГц до 700 МГц - ±4% Ux + 0,4% Uк;

- св. 700 МГц до 1 ГГц - ±4,8% Ux + 0,4% Uк;

- св. 1 ГГц до 2 ГГц - ±5,4% Ux + 0,5% Uк.

Диапазон воспроизведения СКЗ напряжения переменного тока - св. 300мкВ до 3 мВ:

- от 10 Гц до 100 кГц - ±0,15% Ux + 0,01% Uк;

- св. 100 кГц до 100 МГц - ±1,3% Ux + 0,03% Uк;

- св. 100 МГц до 150 МГц - ±1,7% Ux + 0,3% Uк;

- св. 150 МГц до 300 МГц - ±2,7% Ux + 0,3% Uк;

- св. 300 МГц до 600 МГц - ±4,5% Ux + 0,5% Uк;

- св. 600 МГц до 700 МГц - ±4,8% Ux + 0,5% Uк;

- св. 700 МГц до 1 ГГц - ±5,2% Ux + 0,5% Uк;

- св. 1 ГГц до 2 ГГц - ±5,7% Ux + 0,6% Uк.

Диапазон воспроизведения СКЗ напряжения переменного тока - св. 30 мкВ до 300 мкВ:

- от 10 Гц до 100 кГц - ±0,2% Ux + 0,02% Uк;

- св. 100 кГц до 100 МГц - ±1,3% Ux + 0,03% Uк;

- св. 100 МГц до 150 МГц - ±2,7% Ux + 0,3% Uк;

- св. 150 МГц до 300 МГц - ±3,5% Ux + 0,4% Uк;

- св. 300 МГц до 600 МГц - ±4,5% Ux + 0,5% Uк;

- св. 600 МГц до 700 МГц - ±5,7% Ux + 0,7% Uк;

- св. 700 МГц до 1 ГГц - ±5,7% Ux + 0,7% Uк;

- св. 1 ГГц до 2 ГГц - ±6% Ux + 0,8% Uк.

Диапазон воспроизведения СКЗ напряжения переменного тока - св. 3 мкВ до 30 мкВ:

- от 10 Гц до 100 кГц - ±0,3% Ux + 0,05% Uк;

- св. 100 кГц до 100 МГц - ±2% Ux + 0,05% Uк.

Калибраторы Н5-5 оснащены панелью управления с функциональными клавишами для переключения режимов работы.

Меню для программного выбора команд.

Габаритные размеры - 217×495×411 мм.

Масса Н5-5 - не более 24 кг.

Программное обеспечение калибраторов Н5-5 позволяет организовывать автоматическую работу при поверке СИ, а также производить вычисление и индицировать значение погрешности исследуемого устройства, как в абсолютных, так и в относительных единицах.
