Вольтметр В7-40/3

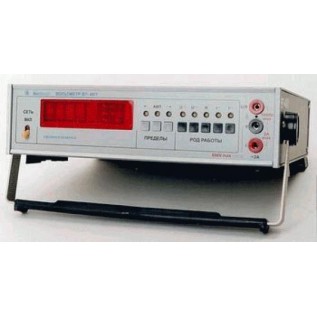

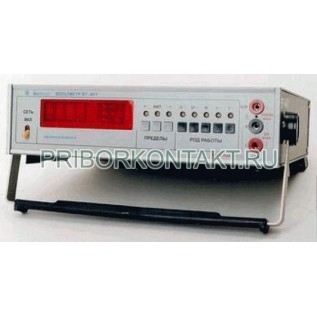

Вольтметр универсальный цифровой В7-40/3

Вольтметр В7-40/3 - универсальный цифровой измерительный прибор для измерения постоянного и переменного напряжений, силы постоянного и переменного токов и электрического сопротивления. Прибор оснащен интерфейсом связи с каналом общего пользования (КОП), поэтому может применяться как автономно, так и в составе информационно-измерительных систем. В7-40/3 рассчитан на эксплуатацию в отапливаемых помещениях и сооружениях.

Назначение и области применения

В7-40/3 используют при настройке, проверке и эксплуатации радиоэлектронной аппаратуры, измерительных стендов и оборудования, где требуется универсальный контроль электрических параметров. Наличие КОП упрощает автоматизацию измерений и регистрацию результатов в составе систем контроля и испытаний.

Условия эксплуатации и питание

• Температура окружающего воздуха - от 5 °С до 40 °С.
• Относительная влажность - до 98% при 25 °С.
• Питание от сети переменного тока: 220 В ±22 В, 50 Гц ±0,5 Гц (гармоники до 5%) или 220 В ±11 В, 400 Гц ±10 Гц (гармоники до 5%).
• Потребляемая мощность - не более 30 В-А, погрешность измерения мощности - не более ±5%.

Измерение постоянного напряжения

Вольтметр измеряет постоянное напряжение положительной и отрицательной полярностей от 0,01 мВ до 1000 В. Пределы измерений: 200 мВ, 2 В, 20 В, 200 В, 2000 В.

Здесь U_к - конечное значение установленного предела измерений, U - измеряемое напряжение на входе.

• Перегрузочная стойкость: на всех пределах, кроме 200 В и 2000 В, в течение 1 мин выдерживает напряжение ближайшего большего предела. На пределе 200 В выдерживает 1000 В (1 мин), на пределе 2000 В - 1200 В (1 мин).
• Входное сопротивление при измерении постоянного напряжения - 10 МОм ±0,1 МОм на всех пределах.
• Входное сопротивление высоковольтного делителя ДНВ - 500 МОм ±25 МОм.
• Коэффициент подавления помехи нормального вида на 50 Гц и 400 Гц - не менее 40 дБ.
• Коэффициент подавления помехи общего вида (постоянное напряжение) - не менее 90 дБ при сопротивлении небаланса 1 кОм.

Измерение переменного напряжения

В7-40/3 измеряет среднеквадратическое значение переменного напряжения произвольной формы:

• 2 мВ - 200 В в диапазоне частот 20 Гц - 100 кГц.
• Свыше 200 В до 500 В в диапазоне частот 20 Гц - 5 кГц.

Пределы измерений: 200 мВ, 2 В, 20 В, 200 В, 2000 В. Коэффициент амплитуды К_а ≤ 3, при этом максимальное напряжение на входе - не более 1000 В.

Погрешность измерения переменного напряжения

Для пределов 200 мВ, 2 В, 20 В, 200 В при U = 0,01U_к...U_к:

• 20-40 Гц: ±[1 + 0,1(U_к/U - 1)]%
• 40 Гц-10 кГц: ±[0,6 + 0,1(U_к/U - 1)]%
• 10-20 кГц: ±[1 + 0,1(U_к/U - 1)]%
• 20-50 кГц: ±[5 + 0,15(U_к/U - 1)]%
• 50-100 кГц: ±[10 + 0,4(U_к/U - 1)]%

Для предела 2000 В:

• 20-40 Гц и 1-5 кГц: ±[1 + 0,1(U_к/U - 1)]%
• 40 Гц-1 кГц: ±[0,6 + 0,1(U_к/U - 1)]%

Здесь U_к - конечное значение установленного предела измерений, U - значение напряжения на входе.

Измерения с делителем переменного напряжения ДПН

С делителем ДПН прибор обеспечивает измерение переменного напряжения 500-1000 В в диапазоне 20 Гц-1 кГц при К_а < 3. Максимальное напряжение на входе делителя - не более 3000 В.

Показания вольтметра соответствуют 0,001U_дпн, где U_дпн - напряжение на входе ДПН.

• 20-40 Гц: ±[1 + 0,1(U_к/U - 1)]%
• 40 Гц-1 кГц: ±[1 + 0,1(U_к/U - 1)]%

Здесь U_к - конечное значение установленного предела измерений вольтметра, U = 0,001U_дпн.

Входные параметры при измерении переменного напряжения

• Входное сопротивление - 1 МОм ±0,1 МОм.
• Шунтирующая емкость - не более 50 пФ, погрешность измерения емкости - не более ±5%.
• ВЧ пробник: входное сопротивление на 50 кГц - не менее 150 кОм, входная емкость - не более 5 пФ, погрешность измерения R и C - не более ±10%.

Измерение постоянного тока

Диапазон измерения силы постоянного тока - от 0,01 мкА до 2000 мА, с шунтом "10А" - до 10 А. Пределы: 200 мкА, 2 мА, 20 мА, 200 мА, 2000 мА.

• Без шунта: ±[0,2 + 0,02(I_к/I - 1)]% на всех пределах.
• С шунтом "10А": ±[0,4 + 0,02(I_к/I - 1)]%, где I_к = 10 А.

Измерение переменного тока

Измерение среднеквадратического значения силы переменного тока произвольной формы:

• 2 мкА - 200 мА в диапазоне 40 Гц-20 кГц.
• Свыше 200 мА до 2000 мА (с шунтом "10А" - до 10 А) в диапазоне 40 Гц-2 кГц.

Пределы: 200 мкА, 2 мА, 20 мА, 200 мА, 2000 мА.

• 40 Гц-10 кГц: ±[1 + 0,1(I_к/I - 1)]%
• 10-20 кГц: ±[2 + 0,1(I_к/I - 1)]% (для 200 мкА, 2 мА, 20 мА, 200 мА)
• 40 Гц-2 кГц: ±[1 + 0,02(I_к/I - 1)]% (для 2000 мА и с шунтом 10 А, где I_к = 10 А)

Измерение сопротивления постоянному току

Диапазон измерения сопротивления - от 0,01 Ом до 20 МОм. Пределы: 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2000 кОм, 20 МОм.

Здесь R_к - конечное значение установленного предела, R - измеряемое сопротивление.

Ток через измеряемое сопротивление

• Напряжение на открытых гнездах при измерении сопротивления - не более 10 В.
• Погрешность измерения этого напряжения - не более +5%.

Измерения с измерительным кабелем К1

• Постоянное напряжение: 0,01 мВ - 40 В.
• Переменное напряжение (СКЗ) произвольной формы при К_а ≤ 3: 2 мВ - 40 В, 20 Гц-100 кГц.

Надежность и ресурс

• Наработка на отказ - не менее 8000 часов.
• Ресурс органов многократного управления и регулирования - 30000 циклов переключений.
• Гамма-процентный ресурс - не менее 10000 часов при γ = 90%.
• Гамма-процентный срок службы - не менее 10 лет при γ = 90%.
• Среднее время восстановления - не более 10 часов.
• Вероятность отсутствия скрытых отказов - не менее 0,95 за межповерочный интервал 12 месяцев при среднем коэффициенте использования 0,04.

Габариты и масса

• Габаритные размеры - 304х80х320 мм.
• Масса - не более 5,5 кг.
