Вольтметр В7-46/1

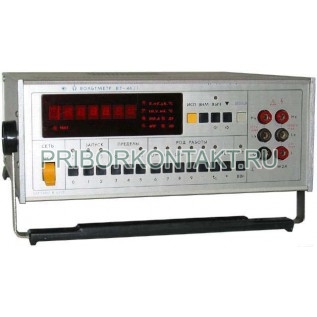

Вольтметр универсальный В7-46/1

Вольтметр универсальный В7-46/1 предназначен для измерения постоянных напряжений и силы тока, среднеквадратических значений переменных напряжений и силы тока, электрического сопротивления постоянному току, а также отношения двух напряжений. Прибор поддерживает математическую и логическую обработку результатов измерений и может использоваться как автономно, так и в составе автоматизированных измерительных систем. Для интеграции в АИС предусмотрен выход в канал общего пользования (КОП).

Назначение и области применения

В7-46/1 применяют при настройке, проверке и эксплуатации радиоэлектронной аппаратуры, измерительных стендов и технологического оборудования. Широкий набор измерительных функций позволяет использовать прибор как универсальный вольтметр-амперметр-омметр для сервисных работ и метрологического контроля, а поддержка КОП упрощает автоматизацию измерений и регистрацию результатов.

Условия эксплуатации

• Температура окружающего воздуха - от -10 °С до +50 °C.
• Относительная влажность - до 98% при 25 °С.
• Атмосферное давление - 60-107 кПа (450-800 мм рт. ст.).

Измерение постоянного напряжения

Прибор измеряет постоянное напряжение положительной и отрицательной полярностей на диапазонах с верхними пределами 20 мВ, 200 мВ, 2 В, 20 В, 200 В, 1000 В.

• Перегрузочная способность: на всех диапазонах, кроме наибольшего, допускается подача в течение 1 мин напряжения, равного конечному значению ближайшего большего диапазона. На диапазоне 1000 В допускается 1200 В в течение 1 мин.
• Входное сопротивление: не менее 1 ГОм на диапазонах 20 мВ, 200 мВ, 2 В; 10 МОм±1,0 МОм на диапазонах 20 В, 200 В, 1000 В.
• Погрешность измерения входного сопротивления на диапазонах 20 мВ, 200 мВ, 2 В - не более ±10%.
• Коэффициент подавления помех нормального вида (50 Гц, 100 Гц, 400 Гц) - не менее 60 дБ.
• Коэффициент подавления помех общего вида (постоянного тока или переменного тока частоты сети) - не менее 120 дБ в нормальных условиях при сопротивлении небаланса 1 кОм.

Измерение переменного напряжения (действующее значение)

В7-46/1 измеряет среднеквадратическое значение переменного напряжения произвольной формы:

• до 20 В в диапазоне частот 20 Гц - 1 МГц;
• до 700 В в диапазоне частот 20 Гц - 100 кГц.

Диапазоны измерений по переменному напряжению: 200 мВ, 2 В, 20 В, 200 В, 700 В.

• Коэффициент амплитуды измеряемого напряжения K_а - до 4, при этом максимальное напряжение на входе - не более 1000 В.
• Входное сопротивление при измерении переменного напряжения - 2 МОм±0,1 МОм, входная емкость - не более 50 пФ.
• Погрешность измерения входной емкости - не более ±5%.
• Время измерения переменного напряжения при 4 1/2 и 5 1/2 разрядах: до 100 Гц - не более 2 с, свыше 100 Гц - не более 0,33 с.
• При 3 1/2 разрядах индикации на частотах свыше 400 Гц - не более 0,1 с.

Измерение силы постоянного тока

Прибор обеспечивает измерение силы постоянного тока на диапазонах с верхними пределами 20 мкА, 200 мкА, 2 мА, 20 мА, 200 мА, 2000 мА, а также до 10 А при использовании внешнего шунта.

Максимальное падение напряжения на входной цепи:

• 0,25 В на диапазонах 20 мкА, 200 мкА, 2 мА, 20 мА;
• 0,28 В на диапазоне 200 мА;
• 1 В на диапазоне 2000 мА.

Падение напряжения на внешнем шунте 10 А - не более 0,5 В. Погрешность измерения падения напряжения - не более ±1%.

Измерение силы переменного тока (действующее значение)

Измерение среднеквадратического значения силы переменного тока произвольной формы выполняется при коэффициенте амплитуды K_а до 3 в диапазонах частот:

• 40 Гц - 20 кГц на диапазонах 200 мкА, 2 мА, 20 мА, 200 мА;
• 40 Гц - 10 кГц на диапазоне 2000 мА;
• 40 Гц - 2 кГц на диапазоне 10 А (с внешним шунтом).

Максимальное падение напряжения на входной цепи при измерении переменного тока:

• 0,25 В на диапазонах 200 мкА, 2 мА, 20 мА;
• 0,28 В на диапазоне 200 мА;
• 1 В на диапазоне 2000 мА.

Падение напряжения на внешнем шунте 10 А - не более 0,5 В. Погрешность измерения падения напряжения - не более ±1%.

• Время измерения при 4 1/2 и 5 1/2 разрядах: 40-100 Гц - не более 2 с, свыше 100 Гц - не более 0,33 с.
• При 3 1/2 разрядах на частотах свыше 400 Гц - не более 0,1 с.

Измерение сопротивления постоянному току

В7-46/1 измеряет сопротивление постоянному току:

• 20 Ом, 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2000 кОм - по двух- и четырехпроводной схеме;
• 20 МОм, 200 МОм - по двухпроводной схеме.

• Напряжение на открытых гнездах - не более 10 В; при измерении на диапазонах 20 МОм и 200 МОм - не более 2,1 В.
• Погрешность измерения напряжения - не более ±5%.

Режимы работы и сервисные функции

• Автоматическая установка нуля.
• Ручной выбор диапазона измерений.
• Автоматический выбор диапазона измерений.
• Разовый запуск.
• Периодический запуск.
• Автоматическая калибровка измерительного тракта.
• Проверка работоспособности составных частей.

Дополнительные погрешности и стабильность

Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 °С в диапазоне -10...+50 °С не превышает:

• предела допускаемой основной погрешности за межповерочный интервал 6 месяцев при измерении постоянного и переменного напряжений, электрического сопротивления;
• удвоенного предела - при измерении отношения двух напряжений (6 месяцев);
• половины предела допускаемой основной погрешности за межповерочный интервал 12 месяцев - при измерении силы постоянного и переменного токов.

Предел допускаемой дополнительной погрешности от воздействия повышенной влажности не превышает:

• предела основной погрешности (6 месяцев) при измерении постоянного и переменного напряжений, сопротивления;
• удвоенного предела (6 месяцев) при измерении отношения двух напряжений;
• половины предела основной погрешности (12 месяцев) при измерении постоянного и переменного токов.

Производственно-эксплуатационный запас по основным погрешностям - 20% для измерений, нормированных за 6 месяцев (постоянное/переменное напряжение, сопротивление, отношение двух напряжений) и за 12 месяцев (постоянный/переменный ток).

Питание и потребляемая мощность

• Питание от сети: 220 В±22 В, 50 Гц±1,0 Гц; 115 В±6 В и 220 В±11 В, 400 Гц (+28/-12) Гц, содержание гармоник не более 5%.
• Потребляемая мощность - не более 35 ВА.

Конструкция и эксплуатационные особенности

Прибор рассчитан на длительную непрерывную работу в рабочих условиях не менее 24 ч (время установления рабочего режима не входит в это значение). Наличие КОП обеспечивает подключение к вычислителю или контроллеру АИС для автоматического опроса, выбора режимов и регистрации результатов. Реализованные режимы автонуля, автодиапазона и автокалибровки упрощают эксплуатацию и повышают повторяемость измерений при серийной проверке.

Масса

• Масса вольтметра В7-46/1 - не более 7,5 кг.
