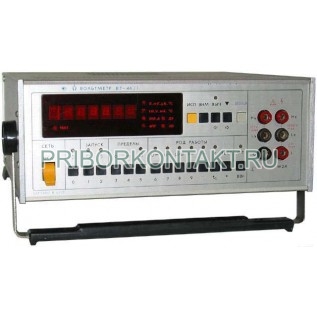

Вольтметр постоянного тока цифровой В7-46

Вольтметр В7-46 универсальный (В746, В-7-46, В 7 46, b7-46, В-746, В 746, b746, b-7-46, b 7 46, b-746, b 746)

Вольтметр В7-46 универсальный предназначен для измерения постоянных напряжений и силы тока, среднеквадратических значений переменных напряжений и силы тока, электрического сопротивления постоянному току, отношения двух напряжений и обеспечивает математическую и логическую обработку результатов измерений.

Вольтметр В7-46 применяется для обеспечения измерений при настройке, проверке и эксплуатации различной радиоэлектронной аппаратуры и допускает использование его как автономно, так и в составе автоматизированных измерительных систем (АИС). Вольтметр имеет выход в канал общего пользования (КОП).

Технические характеристики приборов вольтметры В7-46 универсальные:
Рабочие условия эксплуатации вольтметра следующие:

Температура окружающего воздуха - от -10?С до +50°C;

Относительная влажность до 98% при температуре 25°С;

атмосферное давление от 60кПа (450мм.рт.ст.) до 107кПа (800мм.рт.ст);

Вольтметр В7-46 обеспечивает измерение постоянного напряжения положительной и отрицательной полярностей на диапазонах измерений с верхними пределами 29мВ, 200мВ; 2В, 20В, 200В, 1000В.

Вольтметр В7-46 выдерживает на всех диапазонах, кроме наибольшего, в течение 1мин. напряжение, равное конечному значению ближайшего большего диапазона измерений. На диапазоне с пределом измерений 1000В вольтметр выдерживает в течение 1мин. напряжение значением 1200В;

Быстродействие вольтметра, ступень квантования для каждого диапазона измерений, число десятичных разрядов индикации соответствуют значениям, приведенным в табл.1.1, 1.2;

Входное сопротивление В7-46 при измерении постоянного напряжения не менее 1 ГОм на диапазонах измерений с пределами 20мВ, 200мВ и 2В равно 10 МОм±1,0 МОм на диапазонах измерений с пределами 20В, 200В, 1000В;

Погрешность измерения входного сопротивления на диапазонах измерений с пределами 20мВ, 200мВ и 2Вне более ±10%;

Коэффициент подавления помех нормального вида частотой 50Гц, 100Гц и 400Гц при измерении постоянного напряжения не менее 60дБ;

Коэффициент подавления помех общего вида постоянного тока или переменного тока частотой питающей сети при изме­рении постоянного напряжения не менее 120дБ в нормальных условиях при сопротивлении небаланса 1 кОм;

Вольтметр В7-46 обеспечивает измерение среднеквадратического значения переменного напряжения произвольной формы до 20В в диапазоне частот от 20Гц до 1МГц, до 700В в диапазоне частот от 20Гц до 100кГц и имеет диапазоны измерений с верхними пределами 200мВ, 2В, 20В, 200В, 700В;

Коэффициент амплитуды измеряемого напряжения К_а?4, при этом максимальное значение напряжения на входе вольтметра не более 1000В;

Входное сопротивление вольтметра В7-46 при измерении переменного напряжения равно 2 МОм±0,1 МОм, входная емкость не более 50пФ;

Погрешность измерения входной емкости не более ±5%;

Время измерения переменного напряжения при 4 1/2, 5 1/2 разрядах индикации на частотах до 100Гцне более 2с на частотах свыше 100Гц - не более 0,33с;

При 3 1/2 разрядах индикации время измерения на частотах свыше 400Гцне более 0,1с;

Вольтметр В7-46 обеспечивает измерение силы постоянного тока на диапазонах измерения с верхними пределами 20мкА, 200мкA, 2мА, 20мА, 200мА, 2000мA (до 10А с внешним шунтом);

Максимальное падение напряжения на входной цепи вольтметра В7-46 при измерении силы постоянного тока не более:

- 0,25Вна диапазоне измерений с пределами 20мкА, 200мкA, 2мА, 20мА;

- 0,28В на диапазоне измерений с пределом 200мА;

- 1В на диапазоне с пределом 2000мА;

Падение напряжения на внешнем шунте 10А не более 0,5В;

Погрешность измерения падения напряжения не более ±1%;

Вольтметр В7-46 обеспечивает измерение среднеквадратического значения силы переменного тока произвольной формы с коэффициентом амплитуды К_а?3 в диапазоне частот:

- от 40Гц до 20кГц на диапазонах измерений с верхними пределами 200мкA, 2мА, 20мА, 200мА;

- от 40Гц до 10кГц на диапазоне измерений с верхним пределом 2000мА;

- от 40Гц до 2кГц на диапазоне измерений с верхним пределом 10А (с внешним шунтом);

Максимальное падение напряжения на входной цепи вольтметра В7-46 при измерении силы переменного тока не более:

- 0,25В на диапазонах измерений с пределами 200мкА, 2мА, 20мА;

- 0,28В на диапазоне измерений с пределом 200мА;

-1В на диапазоне измерений с пределом 2000мА;

Падение напряжения на внешнем шунте 10А не более 0,5В;

Погрешность измерения падения напряжения не более ±1%;

Время измерения силы переменного тока при 4 1/2, 5 1/2 разрядах индикации на частотах от 40Гц до 100Гц не более 2с , на частотах свыше 100Гц - не более 0,33с;

При 3 1/2 разрядах индикации время измерения на частотах свыше 400Гц не более 0,1с;

Вольтметр В7-46 обеспечивает измерение сопротивления постоянному току на диапазонах измерений с верхними пределами 20 Ом, 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2000 кОм по двух и четырех-проводной схеме и 20 МОм, 200 МОм - по двухпроводной схеме;

Максимальное значение постоянного напряжения на измеряемом сопротивлении (напряжение на открытых гнездах) не более 10В при измерении на диапазонах с пределами измерений 20 МОм, 200 МОм не более 2,1В;

Погрешность измерения напряжения не более ±5%;

В вольтметре предусмотрена проверка работоспо­собности составных частей.

Предел допускаемой дополнительной погрешности В7-46 от изменения температуры окружающей среды на каждые 10?С в диапазоне температур от -10?С до +50°С не превышает предела допускаемой основной погрешности за межповерочный интервал 6 месяцев при измерении постоянного, переменного напряжений и электрического сопротивления, удвоенного предела - при измерении отношения двух напряжений и половины предела допускаемой основной погрешности за межповерочный интервал 12 месяцев - при измерении силы постоянного и переменного токов;

Предел допускаемой дополнительной погрешности В7-46 от воздействия повышенной влажности не превышает предела допускаемой основной погрешности за межповерочный интервал 6 месяцев при измерении постоянного, переменного напряжений и электрического сопротивления, удвоенного предела допускаемой погрешности за межповерочный интервал 6 месяцев при измерении отношения двух напряжений и половины предела допускаемой основной погрешности за межповерочный интервал 12 месяцев - при измерении постоянного и переменного токов;

Вольтметр В7-46 имеет производственно-эксплуатационный запас 20% по основным погрешностям измерений, нормированным за межповерочный интервал 6 месяцев при измерении постоянного и переменного напряжений, электрического сопротивления, отношения двух напряжений; нормированным за 12 месяцев - при измерении силы постоянного и переменного токов;

Вольтметр В7-46 имеет следующие режимы работы:

- автоматическая установка нуля;

- ручной выбор диапазона измерений;

- автоматический выбор диапазона измерений;

- разовый запуск;

- периодический запуск;

- автоматическая калибровка измерительного тракта;

Вольтметр допускает непрерывную работу в рабочих условиях в течение времени не менее 24ч при сохранении своих технических характеристик в пределах норм, установленных ТУ;

Примечание. Время непрерывной работы не включает в себя время установления рабочего режима вольтметра;

Вольтметр В7-46 сохраняет свои технические характеристики в пределах норм, установленных ТУ, при питании его от сети переменного тока напряжением 220В±22В частотой 50Гц±1,0Гц и 115В±6В, 220В±11В частотой 400Гц+28Гц, 400Гц-12Гц, содержанием гармоник не более 5%;

Мощность, потребляемая прибором от сети питания при номинальном напряжении, не превышает 35В?А;

Масса В7-46 - не более 7,5кг.
