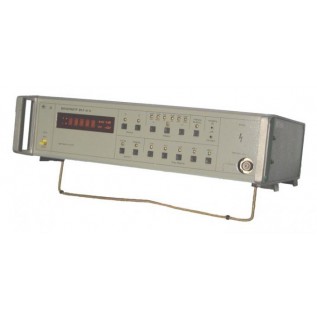

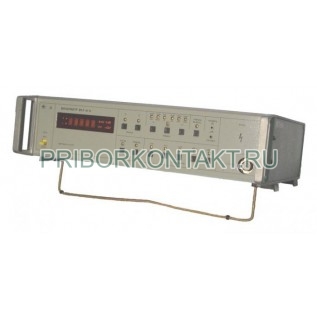

Вольтметр ВК3-61 (ВК3-61A)
Отзывов: 0
Добавить отзывДобавить отзыв
Артикул: ВК3-61 (ВК3-61A)

Описание товара:


Модель: vk3_61_vk3_61A_
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Все характеристики
Артикул
ВК3-61 (ВК3-61A)
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация
Загрузка
Рассчитываем стоимость доставки
Пожалуйста подождите, рассчет займет немного времени

Описание товара

ВК3-61 (ВК3-61A)

Вольтметр ВК3-61 (ВК3-61A) цифровой широкополосный (ВК361, ВК3 61, bk3-61, bk3 61, bk3 61)
Для измерения постоянного, переменного и суммы постоянного и переменного напряжений сигналов произвольной формы по уровню среднеквадратического значения.
Диапазон измерения:
напряжения постоянного тока 0,01В-1000В на пределах: 0,1В; 1В; 10В; 100В; 1000В (погрешность 0,4-0,8 %)
среднеквадратичсского значения напряжения переменного тока 1,7В-10В-3В-1000В на пределах 0,01В (20 Гц-2 МГц); 0,1В и 1В (10 Гц - 50 МГц); 10В (10 Гц - 10 МГц); 100В (10 Гц - 1 МГц); 1000В (10 Гц - 100 кГц) (погрешность 0,4 - 10%)
среднеквадратического значения суммы напряжений постояннного и переменного тока 17*10-3 - 1000В на пределах 0,1В и 1В (0 Гц, 2 Гц - 50 МГц); 10В (0 Гц, 2 Гц - 10 МГц); 100В (0 Гц, 2 Гц - 1 МГц); 1000В (0 Гц, 2 Гц - 100 кГц) (погрешность 0,5 - 10 %)
Входное сопротивление, емкость: 2 МОм, 25 пФ

Вольтметр ВК3-61 (ВК3-61A) цифровой широкополосный предназначен для измерения постоянного, переменного и суммы постоянного и переменного напряжений сигналов произвольной формы по уровню среднеквадратического значения и допускает использование его как автономно, так и в составе информационно-измерительных систем по КОП.
Рабочие условия эксплуатации:
температура окружающей среды от 0 до 50 °С;
относительная влажность воздуха до 98 % при температуре 25 °С;
атмосферное давление от 60кПа (450 мм.рт.ст.) до 100кПа (750 мм.рт.ст.).
Вольтметры ВК3-61 (ВК3-61A) предназначены для работы от сети переменного напряжения (20±22)В частотой (50±0,5)Гц с содержанием гармоник до 5 %.
Основные области применения прибора Вольтметр ВК3-61 (ВК3-61A) цифровой широкополосный: приборостроение, техника средства связи, вычислительная техника, экспериментальная физика, автоматизированные системы контроля, системы сбора и обработки информации, акустика. Вольтметр может применять в стационарных и подвижных объектах, не работающих на ходу.
Технические данные
Вольтметр ВК3-61 (ВК3-61A) цифровой широкополосный обеспечивает:
измерение постоянного напряжения, В-;
измерение переменного напряжения, В~ ;
измерение суммы постоянного и переменного напряжений, В-~;
измерение переменного напряжения, дБ~;
измерение суммы постоянного и переменного напряжений, дБ-~.
Вольтметр обеспечивает измерение постоянного напряжения положительной и отрицательной полярностей до 1000В и имеет пределы измерения 100мВ; 1В; 10В; 100В, 1000В.
Вольтметр обеспечивает измерение среднеквадратического значения переменного напряжения до 1000В на пределах:
10мВ - в диапазоне частот 20Гц-2 МГц; 100мВ - в диапазоне частот 10Гц-100МГц - для вольтметра ВK3-61;
в диапазоне частот 10Гц - 50МГц - для вольтметра ВК3-61А;
1В - в диапазоне частот 10Гц - 100МГц - для вольтметра ВК3-61;
в диапазоне частот 10Гц - 50MГц - для вольтметра ВК3-61A;
10В - в диапазоне частот 10Гц - 10МГц; 100В - в диапазоне частот 10Гц - 1МГц; 1000В - в диапазоне частот 10Гц - 100КГц
Вольтметр ВК3-61 (ВК3-61A) цифровой широкополосный обеспечивает измерение среднеквадратического значения переменного напряжения в децибелах относительно значения 1В до 60дБ на пределах:
минус 40дБ (10мВ) в диапазоне частот 20Гц-2МГц;
минус 20дБ (100мВ) в диапазоне частот 10Гц-100МГц -для вольтметра ВК3-61;
в диапазоне частот 10Гц -50МГц - для вольтметра ВК3-61A ;
0 дБ(1В) в диапазоне 10Гц -100МГц - для вольтметра ВК3-61;
в диапазоне частот 10Гц -50МГц – для вольтметра ВК3-61А;
20дБ (10В) в диапазоне частот 10Гц - 10МГц; 40дБ (100В) в диапазоне частот 10Гц - IМГц; 60 дБ (1000В) в диапазоне частот 10Гц - 100 кГц.
Вольтметр обеспечивает измерение среднеквадратических значений суммы постоянного и переменного напряжений (в вольтах и относительно уровня 1мВ децибелах) до 1000В (60дБ) на пределах: 100мВ (минус 20дБ ); 1В (0дБ ); 10В (20дБ), 100В (40дБ), 1000В (60дБ).
При этом составляющая переменного напряжения может находиться в следующем диапазоне частот: на пределе 100мВ (минус 20 дБ) - 2Гц -100МГц - для вольтметра ВК3-61;
2Гц - 50МГц – для вольтметра ВК3-61А;
на пределе 1В (0дБ) - 2Гц - 100МГц - для вольтметра ВК3-61;
2Гц - 50МГц - для вольтметра ВК3-61A;
на пределе 10В (20 дБ) - 2Гц - 10МГц; на пределе 100В (40дБ) - 2Гц - 1МГц; на пределе 1000В (60 дБ) -2Гц - 100кГц. Пиковое значение измеряемого напряжения не должно превышать 1500В.
Входное сопротивление вольтметра при измерении постоянного и суммы постоянного и переменного напряжений составляет не менее 2МОм на поддиапазоне измерений 100мВ и равно (2,2±0,2)МОм на поддиапазонах измерений 1В,10В,100В и 1000В.
Входная емкость вольтметра не превышает 25пФ. Вольтметр обеспечивает при измерении постоянного напряжения коэффициент подавления помехи нормального вида не менее 38 дБ на частоте помехи 50Гц.
Вольтметр ВК3-61 (ВК3-61A) цифровой широкополосный обеспечивает коэффициент подавления помехи общего вида напряжения постоянного тока не менее 60дБ при сопротивлении небаланса 1кОм в режиме измерения постоянного и суммы постоянного и переменного напряжений помехи общего вида переменного тока при сопротивлении небаланса 1кОм не менее:
60 дБ - в режимах измерения переменного и суммы постоянного и переменного напряжений при: частоте помехи 50Гц.
98 дБ - в режиме измерения постоянного напряжения при частоте помехи 50Гц
Коэффициент амплитуды Ка при измерении переменного напряжения произвольной формы в диапазоне частот 30Гц и выше не должен превышать значений:
Ka=7Un/Ux.
Коэффициент амплитуды при измерении переменного напряжения в диапазоне частот от 30 до 2Гц снижается линейно и на частоте 2Гц определяется из выражения
Ka≤1,6Un/Ux, где Un - конечное значение установленного предела, В;
Ux - значение измеряемого напряжения, В
Вольтметр имеет не менее 31/2 разряда индикации результатов (41/2 разряда при повышенном разрешении) при измерении в вольтах и не менее 3 разрядов (4 разряда при повышенном разрешении) при измерении в децибелах.
Вольтметр ВК3-61 (ВК3-61A) цифровой широкополосный обеспечивает: ручной выбор пределов измерения; автоматический выбор пределов измерения; периодически и разовый запуск; дистанционный запуск при управлении через КОП. Вольтметр обеспечивает автоматическое определение полярности при измерении постоянного напряжения, знак логарифма при измерений в децибелах и индикацию перегрузки. Вольтметр при измерении в децибелах имеет возможность измерения опорного уровня, соответствующего 0дБ от 1 до 0,7746В и смещения уровня отсчета не менее чем на 10 дБ.
Вольтметр обеспечивает все виды измерения напряжений при двух значениях времени установления.
Время установления показаний вольтметра от 0 до 0,99-1,01 установившегося значения не превышает: 1,5с - в режиме малого времени установления (на частотах 20 Гц и более); 10с - в режиме большого времени установления ( на частотах менее 20 Гц ).
Время установления показаний вольтметра от 0 до 0,996-1,004 установившегося значения не превышает: 3с - в режиме малого времени установления; 12с - в режиме большого времени установления. Предел допускаемого значения основной погрешности вольтметра при измерении постоянного напряжения в процентах равен:
±[0,8 + 0,6 (Un/Ux - 1)] на пределе 100мВ;
±[0,4 + 0,2 (Un/Ux - 1)] на пределах 1В, 10В, 100В;
±[0,5 + 0,3 (Un/Ux - 1)] на пределе 1000В.
Предел допускаемого значения основной погрешности вольтметра при измерении переменного напряжения процентах равен значениям, приведенным в табл. 1.
Таблица 1.
Тип вольтметра
Предел измерения
Диапазон частот
Предел допускаемого значения основной погрешности
ВК3-61
10мВ
20Гц-100кГц
±[1,0 + 0,4 (Un/Ux - 1)]
ВК3-61А
20Гц-100кГц
±[1,5 + 0,6 (Un/Ux - 1)]
ВК3-61
0,1МГц-1МГц
±[3,0 + 0,4 (Un/Ux - 1)]
ВК3-61А
0,1МГц-1МГц
±[3,0 ± 0,6 (Un/Ux - 1)]
ВК3-61
1МГц-2МГц
±[5,0 + 0,4 (Un/Ux - 1)]
ВК3-61А
1МГц-2МГц
±[5,0 + 0,6 (Un/Ux - 1)]
ВК3-61
100мВ
10Гц-60Гц
±[0,8 + 0,4 (Un/Ux - 1)]
ВК3-61А
10Гц-60Гц
±[1,5 + 0,6 (Un/Ux - 1)]
ВК3-61
60Гц-100кГц
±[0,6 + 0,4 (Un/Ux - 1)]
ВК3-61А
60Гц-100кГц
±[1,5 + 0,6 (Un/Ux - 1)]
ВК3-61
0,1МГц-1МГц
±[1,0 + 0,4 (Un/Ux - 1)]
ВК3-61А
0,1МГц-1МГц
±[1,5 + 0,6 (Un/Ux - 1)]
ВК3-61
1МГц-20МГц
±[2,5 + 0,4 (Un/Ux - 1)]
ВК3-61А
1МГц-50МГц
±[5 + 0,6 (Un/Ux - 1)]
ВК3-61
20МГц-50МГц
±[5 + 0,4 (Un/Ux - 1)]
ВК3-61
50МГц-100МГц
±[10 ± 0,4 (Un/Ux - 1)]
ВК3-61, ВК3-61А
1В
10Гц-60Гц
±[0,8 + 0,4 (Un/Ux - 1)]
ВК3-61, ВК3-61А
60Гц-100кГц
±[0,4 + 0,2 (Un/Ux - 1)]
ВК3-61, ВК3-61А
0,1МГц-1МГц
±[1 + 0,4 (Un/Ux - 1)]
ВК3-61, ВК3-61А
1МГц-20МГц
±[2,5 + 0,4 (Un/Ux - 1)]
ВК3-61, ВК3-61А
20МГц-50МГц
±[5 + 0,4 (Un/Ux - 1)]
ВК3-61
50МГц-100МГц
±[10 + 0,4 (Un/Ux - 1)]
ВК3-61, ВК3-61А
10В
10Гц-60Гц
±[0,6 + 0,2 (Un/Ux - 1)]
ВК3-61, ВК3-61А
60Гц-100кГц
±[0,4 + 0,2 (Un/Ux - 1)]
ВК3-61
0,1МГц-1МГц
±[0,6 + 0,2 (Un/Ux - 1)]
ВК3-61А
0,1МГц-1МГц
±[0,6 + 0,3 (Un/Ux - 1)]
ВК3-61
1МГц-10МГц
±[1,5 + 0,2 (Un/Ux - 1)]
ВК3-61А
1МГц-10МГц
±[1,5 + 0,4 (Un/Ux - 1)]
ВК3-61
100В
10Гц-60Гц
±[0,6 + 0,2 (Un/Ux - 1)]
ВК3-61А
10Гц-100кГц
±[0,6 + 0,3 (Un/Ux - 1)]
ВК3-61
60Гц-100кГц
±[0,5 + 0,3 (Un/Ux - 1)]
ВК3-61
0,1МГц-1МГц
±[1,0 + 0,2 (Un/Ux - 1)]
ВК3-61А
0,1МГц-1МГц
±[2,0 + 0,4 (Un/Ux - 1)]
ВК3-61, ВК3-61А
1000В
10Гц-60Гц
±[0,6 + 0,3 (Un/Ux - 1)]
ВК3-61, ВК3-61А
60Гц-100кГц
±[0,5 + 0,3 (Un/Ux - 1)]
Предел допускаемого значения основной погрешности вольтметра при измерении переменного напряжения в децибелах δ~дБ равен значениям, вычисляемым по формуле:
δ~дБ=±(0,1δ~+0,15)
где δ - основная погрешность измерения переменного напряжения в процентах.
Предел допускаемого значения основной погрешности вольтметра в режиме измерения суммы постоянного и переменного напряжений в децибелах дБ~-дБ, равен значениям, вычисляемым по формуле:
δ~-дБ = (0,1δ~- + 0,2)
Предел допускаемого значения дополнительной погрешности измерения переменного напряжения за счет подключения кабелей К5 и КЗ к объекту измерения равен:
при использовании кабеля К5 (50 Ом):
1% - на частоте 10МГц ;
5 % - на частоте 50МГц для вольтметра ВК3-61A;
10 % - на частоте 100МГц для вольтметра ВК3-61;
при использовании кабеля КЗ (75 Ом):
2 %- на частоте 10МГц ;

10 % - на частоте 50МГц для вольтметра ВК3-61A; 20 % - на частоте 100МГц для вольтметре ВК3-61.
Предел допускаемого значения дополнительной погрешности при изменении температуры окружающей среди; от 5 до 40 °С равен 1/2 предела допускаемого значения основной погрешности на каждые 10 °С.
Предел допускаемого значения дополнительной погрешности при изменении температуры окружающей среды от 0 до 5 °С и от 40 до 50 °С равен пределу допускаемого значения основной погрешности на каждые 10 °С. Предел допускаемого значения дополнительной погрешности в условиях повышенной влажности равен пределу допускаемого значения основной погрешности.
Вольтметр в режиме измерения переменного напряжения в вольтах и децибелах обеспечивает свои технические характеристики в пределах норм, установленных ТУ, при наличии на его входе постоянной составляющей напряжения не более:
500В - на пределах 10В (20 дБ), 100В (40 дБ) и 1000 В (60 дБ);
50 В - на пределах 10 мВ (минус 20 дБ) 100 мВ (минус 40 дБ и 1В (0 дБ).
При этом пиковое значение измеряемого напряжения на пределе 1000В не должно превышать 1500В. Вольтметр имеет производственно-эксплуатационный запас при выпуске не менее 20 % по основной погрешности во всех режимах работы при измерении постоянных и переменных напряжений. Вольтметр имеет изолированный от корпуса вход при измерении постоянных и низкочастотных сигналов и допускает между входом и корпусом напряжение постоянного тока не более 500 В.
Электрическая изоляция между входом вольтметра и корпусом выдерживает без пробоя и поверхностного перекрытия испытательное напряжение постоянного тока 1,7 кВ в нормальных условиях и 1кВ - в условиях повышенной влажности. Электрическая изоляция между цепью питания вольтметра и корпусом выдерживает без пробоя и поверхностного перекрытия испытательное напряжение переменного тока частотой 50Гц среднеквадратического значения 1,5 кВ в нормальных условиях и 0,9 кВ в условиях повышенной влажности.
Электрическое сопротивление изоляции между входом вольтметра и корпусом, между цепью питания вольтметра и корпусом составляет не менее:
в нормальных климатических условиях - 20МОм;
при повышенной температуре окружающего воздуха - 5МОм;
при повышенной влажности окружающего воздуха - 2 МОм.
Электрическое сопротивление между зажимом защитного заземления и корпусом вольтметра не более 0,5 Ом.
Вольтметр ВК3-61 (ВК3-61A) цифровой широкополосный обеспечивает свои технические характеристики в пределах норм, установленных ТУ, по истечении времени установления рабочего режима, равного 30 мин.
Вольтметр допускает непрерывную работу в рабочих условиях в течение времени не менее 16 ч при сохранении своих технических характеристик в пределах норм. Время непрерывной работы не включает в себя время установления режима вольтметра.
Вольтметр сохраняет свои технические характеристики в пределах норм, установленных ТУ, при питании его от сети переменного тока напряжением (220±22)В частотой (50±0,5)Гц.
Мощность, потребляемая вольтметром от сети питания при номинальном напряжении не превышает 50ВА.
Напряжение индустриальных радиопомех, создаваемых вольтметром, не превышает:
76 дБ на частоте от 0,15 до 0,5МГц ; 68 дБ на частоте от 0,5 до, 6,0МГц ; 60 дБ на частоте от 6,0 до 100МГц.
Наработка на отказ вольтметра составляет не менее 8000ч. Гамма-процентный ресурс вольтметра не менее 10000 ч. при γ = 95 %. Гамма-процентный срок службы вольтметра не менее 10 лет при γ =90 %. Гамма-процентный срок сохраняемости вольтметра не менее 10 лет для отапливаемых хранилищ или 6 лет для неотапливаемых хранилищ при γ =85 %. Среднее время восстановления вольтметра не более 8 ч.
Вольтметр ВК3-61 (ВК3-61A) цифровой широкополосный имеет встроенный счетчик времени наработки с предельным значением отсчета времени не менее 2500 ч.
Масса вольтметра не превышает 10кг, масса вольтметра с табельной упаковкой не превышает 40 кг, масса вольтметра с транспортной тарой не превышает 70 кг.
Габаритные размеры вольтметра не превышают 488x355x133 мм.
