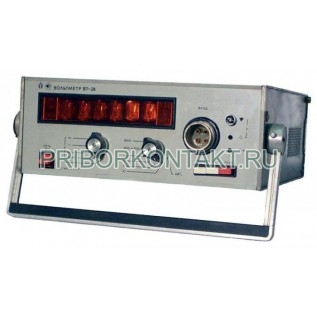

Вольтметр В7-28

Вольтметр В7-28 универсальный

В7-28 - универсальный цифровой вольтметр для измерения напряжения и силы постоянного тока, напряжения и силы переменного тока, а также активного сопротивления. Прибор ориентирован на эксплуатацию в производственных и лабораторных условиях: контроль параметров радиоаппаратуры и электрорадиоэлементов, проведение НИОКР, ремонтные и регламентные работы.

Вольтметр В7-28 применяют как в составе рабочего места наладчика или метролога, так и при стендовых измерениях, где требуется стабильная точность, широкий диапазон измеряемых величин и возможность вывода результатов на внешнее устройство регистрации.

Назначение и области применения

• измерение постоянного напряжения и тока с учетом полярности;
• измерение переменного напряжения и тока в заданных диапазонах частот;
• измерение активного сопротивления постоянному току;
• контроль отношения двух постоянных напряжений одинаковой или противоположной полярности;
• контроль отношения переменного напряжения к постоянному напряжению.

Функции и эксплуатационные особенности

• допускаемое превышение пределов измерения - до 20%;
• защита от перегрузки при кратковременных воздействиях (до 1 минуты) для постоянного и переменного напряжения;
• выход на внешнее цифропечатающее устройство с нормированными логическими уровнями;
• высокое входное сопротивление при измерении постоянного напряжения и малый входной ток, что снижает влияние прибора на контролируемую цепь.

Технические характеристики

Погрешность измерения постоянного напряжения

Основная погрешность измерения постоянного напряжения положительной и отрицательной полярности в диапазоне 1 мВ-1000 В:

• на пределах 0,1 В, 1 В, 10 В - ±(0,025 + 0,005(Uп/Uх))%;
• на пределах 100 В, 1000 В - ±(0,03 + 0,005(Uп/Uх))%.

Основная погрешность за 16 часов после двухчасового самопрогрева и калибровки по внешней мере задается выражением ±(?о + 0,005 + 0,005(Uп/Uх))%.

Погрешность измерения переменного напряжения

Основная погрешность измерения переменного напряжения в диапазоне 100 мВ-300 В нормируется по пределам и частотным диапазонам.

Пределы 1 В, 10 В:

• 20-60 Гц - ±(0,25 + 0,15(Uп~/Uх))%;
• 60 Гц-5 кГц - ±(0,15 + 0,05(Uп~/Uх))%;
• 5-20 кГц - ±(0,35 + 0,05(Uп~/Uх))%;
• 20-100 кГц - ±(0,5 + 0,1(Uп~/Uх))%.

Предел 100 В:

• 20-60 Гц - ±(0,25 + 0,15(Uп~/Uх))%;
• 60 Гц-5 кГц - ±(0,2 + 0,05(Uп~/Uх))%;
• 5-20 кГц - ±(0,5 + 0,05(Uп~/Uх))%;
• 20-100 кГц - ±(0,9 + 0,1(Uп~/Uх))%.

Предел 300 В:

• 20-60 Гц - ±(0,25 + 0,15(Uк~/Uх))%;
• 60 Гц-5 кГц - ±(0,25 + 0,05(Uк~/Uх))%;
• 5-20 кГц - ±(0,5 + 0,05(Uк~/Uх))%;
• 20-100 кГц - ±(0,9 + 0,1(Uк~/Uх))%.

Погрешность измерения сопротивления

Основная погрешность измерения сопротивления постоянному току в диапазоне 0,001 Ом-10 МОм:

• пределы 0,1 кОм, 1 кОм, 10 кОм, 100 кОм, 1000 кОм - ±(0,04 + 0,01(Rп/R));
• предел 10000 кОм - ±(0,05 + 0,01(Rп/R)).

Измерение отношений напряжений

Отношение двух постоянных напряжений одинаковой или противоположной полярности:

• Uп = 0,1 В, 1 В, 10 В - ±(0,01 + 0,01(Sп/S))(10/Uу);
• Uп = 100 В, 1000 В - ±(0,015 + 0,01(Sп/S))(10/Uу).

Отношение переменного напряжения к постоянному напряжению.

Пределы Uп~ = 1 В, 10 В:

• 20-60 Гц - ±(0,25 + 0,15(Sп~/S)(10/Uу));
• 60 Гц-5 кГц - ±(0,15 + 0,05(Sп~/S)(10/Uу));
• 5-20 кГц - ±(0,35 + 0,05(Sп~/S)(10/Uу));
• 20-100 кГц - ±(0,5 + 0,1(Sп~/S)(10/Uу)).

Пределы Uп~ = 100 В, 300 В:

• 20-60 Гц - ±(0,25 + 0,15(Sп~/S)(10/Uу));
• 60 Гц-5 кГц - ±(0,2 + 0,05(Sп~/S)(10/Uу));
• 5-20 кГц - ±(0,5 + 0,05(Sп~/S)(10/Uу));
• 20-100 кГц - ±(0,9 + 0,1(Sп~/S)(10/Uу)).

Перегрузочная способность

Перегрузка в течение одной минуты:

• постоянное напряжение: на пределах 0,1 В, 1 В, 10 В - 300 В; на пределах 100 В и 1000 В - 1200 В;
• переменное напряжение - 300 В.

Интерфейс внешнего цифропечатающего устройства
