Вольтметр В7-82

В7-82

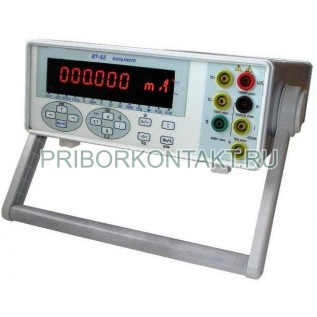

Вольтметр универсальный В7-82

Также этот прибор может называться: В7 82, В782, b7-82, b7 82, b782.

В7-82 вольтметр универсальный используется для измерения напряжения и силы постоянного тока, среднеквадратического значения напряжения и силы переменного тока, сопротивления постоянному току, частоты и периода электрических сигналов.

Вольтметры В7-82 дают возможность:

- тестировать диоды и электрические цепи на наличие соединений накоротко;

- математически и логически обрабатывать результаты измерений программами, заложенными во внутреннюю память.

Сфера применения: наладка, контроль, ремонт измерительных приборов и систем различного назначения, работы в информационно-измерительных системах через интерфейсы типа канал общего пользования (КОП) и “Стык С2”.

Технические характеристики В7-82:

Класс точности - 0,01.

Постоянное напряжение

Диапазон измерения вольтметра - от 10 мкВ до 1000 В.

Пределы измерения - 200 мВ, 2 В, 20 В, 200 В, 1000 В.

Пределы допускаемой основной погрешности - ±0,01%.

Переменное напряжение

Диапазон измерения - от 0,2 мВ до 700 В.

Диапазон частот В7-82 - от 20 Гц до 1 МГц.

Пределы измерения - 200 мВ, 2 В, 20 В, 200 В, 700 В.

Пределы основной погрешности вольтметра - ±0,4%.

Постоянный ток

Диапазон измерения - от 0,2 мкА до 10 А.

Предел измерения - 200 мкА; 2 мкА; 20 мкА; 200 мА; 2 мА; 10 А.

Пределы основной погрешности - ±0,15%.

Сила переменного тока

Диапазон измерения - от 5 мкА до 10 А.

Диапазон частот - от 20 Гц до 5 кГц.

Предел основной погрешности - ±0,45%.

Сопротивление

Диапазон измерений - от 1 Ом до 2 ГОм.

Пределы измерений В7-82 - 200 Ом; 2 кОм, 20 кОм, 200 кОм; 2 МОм.

Предел допускаемой основной погрешности - ±0,1%.

Частота

Диапазон измерений приборов вольтметры В7-82 - от 5 Гц до 10 МГц.

Погрешность измерений - ±0,0055%.

Период

Диапазон измерений - от 4 мкс до 200 мс.

Погрешность измерений В7-82 - ±0,02%.

Интерфейс - IEEE 488 и RS232C.

Габаритные размеры - 103×284×353 мм.

Масса - не более 6,5 кг.

Условия эксплуатации В7-82:

Температура окружающей среды- от -30º С до +50º С.

Относительная влажность воздуха при температуре 30º С - 90%.

Атмосферное давление вольтметра - от 60 кПа до 106,7 кПа (от 460 мм рт.ст. до 800 мм рт.ст.).

Напряжение сети переменного тока - 230±23 В.

Частота сети переменного тока - 50±0,5 Гц.

Потребляемая мощность В7-82 - не более 20 В·А.

Средняя наработка на отказ вольтметра - не менее 10 000 ч.
