Вольтметр В7-62

В7-62

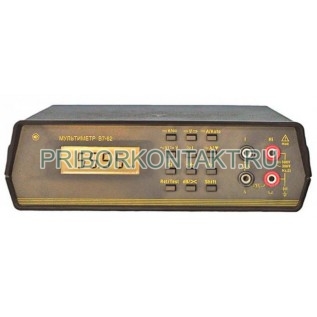

Мультиметр В7-62

Также этот прибор может называться: В762, В7 62, b7-62, b762, b7 62.

В7-62 мультиметр 4,5-разрядный представляет собой многофункциональный прибор для измерения постоянного и переменного токов, сопротивления, частоты, отклонения и отношения уровней сигналов (в децибелах), а также проверки полупроводниковых приборов.

Мультиметры В7-62 обеспечивают измерение среднеквадратичного значения (СКЗ) сигналов переменного тока произвольной формы с большим коэффициентом амплитуды (возможно и с учетом постоянной составляющей).

Технические характеристики В7-62:

Измерение постоянного напряжения (DCV)

Диапазон измерения - от 0,1 мВ до 500 В.

Параметры измерения в диапазоне от 0 до 6 В:

- погрешность измерения - 0,1% + 1 м.р. + 30 мкВ;

- сопротивление - более 10 000 МОм.

Параметры измерения в диапазоне от 6 В до 500 В:

- погрешность измерения - 0,1% + 1 м.р. + 3 мкВ;

- сопротивление - 10,1 МОм ±1%.

Скорость измерения В7-62 - 2,5 изм/с.

Максимальное напряжение - 600 В.

Измерение переменного напряжения (ACV) и суммы постоянного и переменного напряжения (DCV+ACV)

Диапазон измерения - от 0,1 мВ до 300 В.

Погрешность измерения в диапазоне от 0,1 мВ до 19,99 мВ частотой:

- от 10 Гц до 20 Гц - 4% + 40 м.р.;

- от 20 Гц до 40 Гц - 1% + 40 м.р.;

- DC, от 0,04 кГц до 10кГц - 0 + 40 м.р.;

- от 10 кГц до 20 кГц - 1% + 40 м.р.;

- от 20 кГц до 100 кГц - не нормируется.

Погрешность измерения В7-62 в диапазоне от 20 мВ до 300 В частотой:

- от 10 Гц до 20 Гц - 4% + 20 м.р.;

- от 20 Гц до 40 Гц - 1% + 20 м.р.;

- DC, от 0,04 до 1 кГц - 0,3% + 20 м.р.;

- от 1 кГц до 10 кГц - 0,4% + 20 м.р.;

- от 10 кГц до 20 кГц - 1% + 20 м.р.

Погрешность измерения в диапазоне от 20 мВ до 1999,9 мВ частотой:

- от 20 кГц до 50 кГц - 2% + 30 м.р.;

- от 50 кГц до 100 кГц - 3% + 30 м.р.

Погрешность измерения в диапазоне от 2 В до 300 В частотой от 20 кГц до 100 кГц - не нормируется.

Входное напряжение - 10 МОм.

Емкость - не более 50 пФ.

Коэффициент амплитуды - от 2 до 7.

Максимальное напряжение - 500 В.

Скорость измерения - 2,5 изм/с.

Измерение силы постоянного (DCI) и переменного (ACI) токов

Диапазон измерения постоянного и переменного токов - от 0 до 3,3 А.

Параметры измерений постоянного тока в диапазоне от 0 до 330 мА:

- погрешность измерения - 0,5% + 1 м.р. + 3 мкА;

- напряжение - 10 Ом.

Параметры измерений постоянного тока В7-62 в диапазоне от 0 до 3,3 А:

- погрешность измерения - 0,5% + 1 м.р. + 0,3 мА;

- напряжение - 0,1 Ом.

Параметры измерений переменного тока в диапазоне от 0 до 330 мА:

- погрешность измерения на частоте от 20 Гц до 40 Гц - 1% + 20 м.р. + 20 мкА;

- погрешность измерения на частоте от 0,04 кГц до 1 кГц - 0,5% + 20 м.р. + 20 мкА;

- напряжение - 10 Ом.

Параметры измерений переменного тока в диапазоне от 0 до 3,3 А:

- погрешность измерения на частоте от 20 Гц до 40 Гц - 1,5% + 20 м.р. + 2 мА;

- погрешность измерения на частоте от 0,04 кГц до 1 кГц - 0,5% + 20 м.р. + 2 мА;

- напряжение - 0,1 Ом.

Измерение сопротивления

Диапазон измерения сопротивления - от 0 до 199,99 МВт.

Погрешность измерения В7-62 в диапазоне:

- от 0 до 199,99 Вт - 0,3% + 10 м.р.;

- от 200 Вт до 500 кВт - 0,3% + 2 м.р.;

- от 500 кВт до 11,999 МВт - 2,5% + 10 м.р.;

- от 12 МВт до 199,99 МВт - 0,25% Rx.

Сила тока в диапазоне:

- от 0 до 1999,9 Вт - 1 мА;

- от 2 кВт до 500 кВт - 0,01 мА;

- от 500 кВт до 11,999 кВт - 400 нА;

- от 12 МВт до 199,99 МВт - более 400 нА.

Измерение частоты

Диапазон измерения частоты - от 2 Гц до 13,999 МГц.

Погрешность измерения - 0,05% + 1 м.р.

Скорость измерения - от 0,25 изм/с до 1 изм/с.

Величина сопротивления - от 5 кОм до 100 кОм.

Емкость В7-62 - не более 50 пФ.

Входное напряжение - от 0,2 В до 300 В.

Диодный тест

Диапазон измерения - от 0 до 4 В.

Погрешность измерения - 0,1% + 10 м.р.

Сила тока - 1 мА.

Измерение отклонения в абсолютных единицах (Rel)

Диапазон - полный диапазон текущего предела измерения.

Погрешность - не более суммы погрешностей в начальной и конечной точках (П1 + П2).

Разрешающая способность увеличивается в 2-5 раз.

Измерение отношения в децибелах (dB)

Диапазон - ±(0-120) дБ.

Погрешность - 20lg (П1+П2).

Подавление помех

- нормального вида с частотой питающей сети - свыше 60 дБ.

- общего вида постоянного тока - свыше 100 дБ.

- общего вида с частотой питающей сети - свыше 100 дБ и 60 дБ соответственно, при измерении постоянного и переменного напряжений (или токов) и сопротивлений источника сигнала - до 1 кОм.

- допустимый уровень помехи - не более верхнего значения текущего предела измерения В7-62.

- допустимая помеха общего вида - не более 500 В (700 В амплитуды).

Параметры интерфейса

Скорость - 4800 бод.

Данные - 8 бит.

Четность - нет.

Стоп - 1 бит.

Протокол XON/XOFF - On (Вкл).

Соединитель - DB9S (9 контактов).

Время прогрева В7-62 - не более 5 мин.

Средняя наработка на отказ - не менее 50 000 ч.

Габаритные размеры мультиметров - не более 225×68×245 мм.

Масса мультиметра - не более 1,7 кг.

Мультиметр рассчитан на автономное использование, а также работу в составе автоматических систем с интерфейсом Cтык С2 (RS-232C). Мультиметр В7-62 во всех режимах измерения имеет автоматический выбор пределов, обеспечивающий получение минимальной погрешности при текущем уровне входного сигнала.

Условия эксплуатации В7-62:

Нормальный температурный диапазон - (23±5)° С или (20±5)° С.

Рабочий температурный диапазон В7-62 - от +5° С до +40° С.

Относительная влажность при температуре до +25° С - до 90%.

Питание от сети - (220±22) В.

Частота сети - (50±0,5) Гц.

Потребляемая мощность - не более 15 Вт.
