Описание товара

В9-14

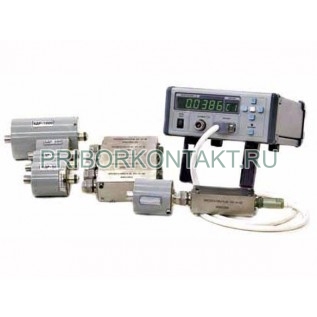

Комплект преобразователей напряжения В9-14

Также это изделие может называться: В9 14, В914, В9-1ч, b9-14, b9 14, b914, v9-14, v9 14, v914.
В9-14 комплект преобразователей напряжения предназначен для особо точного измерения среднеквадратических значений переменных напряжений.
Комплекты В9-14 состоят из пяти блоков (П1-П5) термоэлектрического преобразования переменного напряжения сигнала и блока П6 термоэлектрического преобразователя тока сигнала в постоянное напряжение, блоков добавочных резисторов и блока цифровой индикации.
Комплект преобразователей напряжения В9-14 поставляется в трех вариантах:
- вариант поставки №1 - используется для измерения переменных напряжений на малом и большом уровне;
- вариант поставки №2 - используется для измерения переменных напряжений малого уровня;
- вариант поставки №3 - используется для преобразования переменных напряжений большого уровня в постоянное напряжение.
Технические характеристики В9-14:
Диапазон малого уровня - от 0,25 В до 30 В;
Диапазон большого уровня - от 25 В до 1000 В.
Наименование характеристики Численное значение характеристики
для варианта поставки №1 для варианта поставки №2 для варианта поставки №3
Номинальные значения поддиапазонов преобразования 0,5 В; 1 В; 3 В; 10 В; 30 В; 50 В; 100 В; 300 В; 1000 В 0,5 В; 1 В; 3 В; 10 В; 30 В 50 В; 100 В; 300 В; 1000 В
Диапазон частот на поддиапазонах 0,5 В; 1 В; 3 В от 10 Гц до 200 МГц -
Диапазон частот на поддиапазонах 10 В; 30 В от 10 Гц до 30 МГц -
Диапазон частот на поддиапазонах 50 В; 100 В; 300 В; 500 В; 1000 В от 10 Гц до 100 кГц - от 10 Гц до 100 кГц
Пределы допускаемой частотной погрешности сравнения напряжений при переходе от входного сигнала частоты градуировки 1 кГц к сигналу рабочей области частот, для В9-14 Э1
на поддиапазонах 0,5 В; 1 В; 3 В
при частоте от 10 Гц до 20 Гц - ±0,15%;
при частоте от 20 Гц до 0,1 МГц - ±0,01%;
при частоте от 0,1 МГц до 1 МГц - ±0,03%;
при частоте до 10 МГц -±0,1%;
при частоте до 30 МГц - ±0,15%;
при частоте до 100 МГц - ±1,5%;
при частоте до 200 МГц - ±5%
 -
на поддиапазонах 10 В; 30 В
при частоте от 10 Гц до 20 Гц - ±0,15%;
при частоте от 20 Гц до 0,1 МГц - ±0,01%;
при частоте от 0,1 МГц до 1 МГц - ±0,03%;
при частоте до 10 МГц - ±0,1%;
при частоте до 30 МГц - ±0,15%
 -
на поддиапазонах 50 В; 100 В
при частоте от 10 Гц до 20 Гц - ±0,15%;
при частоте от 20 Гц до 0,1 МГц - ±0,01%
 -
при частоте от 10 Гц до 20 Гц - ±0,15%;
при частоте от 20 Гц до 0,1 МГц - ±0,01%
Пределы допускаемой частотной погрешности сравнения напряжений при переходе от входного сигнала частоты градуировки к сигналу рабочей области частот для В9-14 (РСИ) и В9-14 Э2
на поддиапазонах 0,5 В; 1 В; 3 В
при частоте от 10 Гц до 20 Гц - ±0,15%;
при частоте от 20 Гц до 0,1 МГц - ±0,02%;
при частоте от 0,1 МГц до 1 МГц - ±0,06%;
при частоте до 10 МГц - ±0,2%;
при частоте до 30 МГц - ±0,3%;
при частоте до 100 МГц - ±1,5%;
при частоте до 200 МГц - ±5%
 -
на поддиапазонах 10 В; 30 В
при частоте от 10 Гц до 20 Гц - ±0,15%;
при частоте от 20 Гц до 0,1МГц - ±0,02%;
при частоте от 0,1 МГц до 1МГц - ±0,06%;
при частоте до 10 МГц - ±0,2%;
при частоте до 30 МГц ±0,3%
 -
на поддиапазонах 50 В; 100 В
при частоте от 10 Гц до 20 Гц - ±0,15%;
при частоте от 20 Гц до 0,1 МГц - ±0,02%
 -
при частоте от 10 Гц до 20 Гц - ±0,15%;
при частоте от 20 Гц до 0,1 МГц - ±0,02%
на поддиапазоне 300 В
при частоте от 10 Гц до 20 Гц - ±0,15%;
при частоте от 20 Гц до 0,05 МГц - ±0,02%;
при частоте до 0,1 МГц - ±0,04%
 -
при частоте от 10 Гц до 20 Гц - ±0,15%;
при частоте от 20 Гц до 0,05 МГц - ±0,02%;
при частоте до 0,1 МГц - ±0,04%
на поддиапазоне 500 В
при частоте от 10 Гц до 20 Гц - ±0,15%;
при частоте от 20 Гц до 0,02 МГц - ±0,02%;
при частоте от 0,02 до 0,05 МГц - ±0,04%;
при частоте от 0,05 до 0,1 МГц - ±0,06%
 -
при частоте от 10 Гц до 20 Гц - ±0,15%;
при частоте от 20 Гц до 0,02 МГц - ±0,02%;
при частоте от 0,02 до 0,05 МГц - ±0,04%;
при частоте от 0,05 до 0,1 МГц - ±0,06%
на поддиапазоне 1000 В
при частоте от 10 Гц до 20 Гц - ±0,15%;
при частоте от 0,02 кГц до 0,02 МГц - ±0,026%;
при частоте от 0,02 МГц до 0,05 МГц - ±0,04%;
при частоте от 0,05 МГц до 0,1 МГц - ±0,1%
 -
при частоте от 10 Гц до 20 Гц - ±0,15%;
при частоте от 0,02 кГц до 0,02 МГц - ±0,026%;
при частоте от 0,02 МГц до 0,05 МГц - ±0,04%;
при частоте от 0,05 МГц до 0,1 МГц - ±0,1%
Пределы допускаемой основной погрешности сравнения напряжений при переходе от постоянного напряжения сигнала к переменному напряжению, имеющему частоту градуировки 1 кГц, для В9-14 Э1 - ±0,01%.
Пределы допускаемой погрешности сравнения напряжений при переходе от сигнала частоты градуировки 1 кГц к сигналу нормальной области частот в диапазоне от 0,02 кГц до 20 кГц, для В9-14 Э1 - ±0,01%.
Пределы допускаемой основной погрешности сравнения напряжений при переходе от постоянного напряжения сигнала к переменному напряжению, имеющему частоту градуировки 1 кГц для В9-14 (РСИ) и В9-14 Э2 - ±0,02%.
Пределы допускаемой погрешности сравнения напряжений при переходе от сигнала частоты градуировки 1 кГц к сигналу нормальной области частот в диапазоне от 0,02 кГц до 20 кГц для В9-14 (РСИ) и В9-14 Э2 - ±0,02%.
Входное сопротивление комплекта В9-14:
- на поддиапазонах 0,5 В; 1 В; 3 В; 10 В; 30 В - более 200 Ом/В;
- на поддиапазонах 50 В; 100 В; 300 В; 500 В; 1000 В - более 1,4 кОм/В.
Характеристики встроенного в блок В9-14-00 генератора-калибратора (в комплект поставки варианта №3 не входит)
Напряжение - от -30 В до +30 В.
Минимальная дискретность напряжения - 0,001%.
Пределы допускаемой погрешности номинальных уровней напряжения:
- для В9-14 рабочих эталонов 1-го разряда - ±0,003%;
- для В9-14 рабочих эталонов 2-го разряда - ±0,005%.
Характеристики встроенного в блок В9-14 цифрового вольтметра (в комплект поставки варианта №3 не входит)
Диапазон индицируемых напряжений - от 10 мВ до 1000 В.
Минимальная дискретностью отсчета - 10 мкВ.
Погрешность отсчета - от 0,0002% до 0,001%.
Питание изделия преобразователь В9-14:
- с напряжением - от 198 В до 242 В;
- с частотой - от 49,5 Гц до 50,5 Гц;
- содержание гармоник в сети - до 5%.
Потребляемая мощность комплекта В9-14 - 30 В?А.
Средняя наработка на отказ - 10 000 ч.
Габаритные размеры:
- измерительного блока - 230?185?76 мм;
- преобразователей П1-П5 и П6 - 30?40?100 мм;
- диаметр блоков БДР-50; БДР-100; БДР-300 и БДР-500 - 55 мм;
- длина блоков БДР-50; БДР-100; БДР-300 и БДР-500 - 55 мм;
- диаметр блока БДР-1000 - 55 мм;
- длина блока БДР-1000 - 110 мм.
Масса:
- измерительного блока - не более 3 кг;
- преобразователей П1-П5 и П6 - не более 0,5 кг;
- блоков БДР-50; БДР-100; БДР-300 и БДР-500 - не более 0,5 кг;
- блока БДР-1000 - не более 0,5 кг.
