Вольтметр В3-2А (МВЛ-2М)

В3-2А (МВЛ-2М)

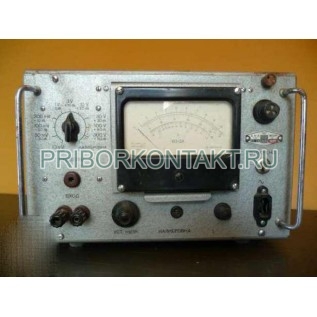

Ламповый милливольтметр В3-2А (МВЛ-2М)

Также этот прибор может называться: В32А, В3 2А, ВЗ-2А, ВЗ2А, ВЗ 2А, В-32А, В 32А, В-32-А, МВЛ2М, МВЛ 2М, b3-2a, b32a, b3 2a.

В3-2А милливольтметр ламповый является многопредельным переносным прибором и предназначен для измерения эффективного значения напряжений синусоидальной формы.

Милливольтметры рассчитаны для применения в условиях лабораторий, заводских цехов и ремонтных мастерских.

Технические характеристики В3-2А:

Пределы измерения:

- напряжения - 10 мВ; 30 мВ; 100 мВ; 300 мВ; 1 В; 3 В; 10 В; 30 В; 100 В; 300 В;

- в децибелах относительно нулевого уровня, равного 0,775 В (1 мВт на 600 Ом) - -40 дБ; -30 дБ; -20 дБ; -10 дБ; 0 дБ; +10 дБ; +20 дБ; +30 дБ; +40 дБ; +50 дБ.

Диапазон частот - от 20 Гц до 1 МГц.

Основная погрешность измерений при температуре воздуха +20±5° С и коэффициенте нелинейных искажений измеряемого напряжения - не более 1%.

Основная погрешность измерений при отсутствии вибраций и мощных постоянных или переменных магнитных или электрических полей:

- в диапазоне частот от 50 Гц до 400 кГц - не более ±3%;

- в диапазонах частот от 20 Гц до 50 Гц и от 400 кГц до 1 МГц - не более ±5%.

Дополнительная температурная погрешность при изменении температуры окружающего воздуха на 1° С в пределах рабочих температур - не более ±0,3%.

Дополнительная погрешность при увеличении коэффициента нелинейных искажений измеряемого напряжения от 1% до 5%, выраженная в процентах от полной длины шкалы - не более ±2,5%.

Полное входное сопротивление прибора на частоте 1000 Гц:

- на пределах измерения от 10 мВ до 1 В с включенной параллельно емкостью 25 пФ - 1 МОм;

- на пределах измерения от 3 В до 300 В с включенной параллельно емкостью 15 пФ - 1,8 МОм.

Рабочее положение вольтметров - вертикальное.

Корпус прибора - брызгонепроницаемый.

Сопротивление изоляции - не менее 50 МОм.

Питание - от сети переменного тока частотой 50±5 Гц напряжением 110 В, 127 В или 220 В±10%.

Потребляемая мощность - не более 60 В·А.

Габаритные размеры - 270×210×190 мм.

Масса вольтметра - не более 9 кг.

Схема милливольтметра В3-2А состоит из входного каскада, широкополосного усилителя с отрицательной обратной связью, детекторного каскада, цепи внутренней калибровки и блока питания.

Все элементы схемы прибора смонтированы на горизонтальном шасси с вертикальной панелью, помещенном в металлический кожух. Все органы управления и контроля расположены на вертикальной передней панели, закрываемой съемной крышкой.

Условия эксплуатации В3-2А:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность - до 80%.
