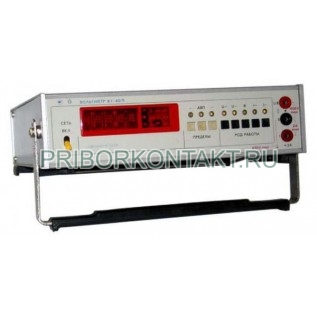

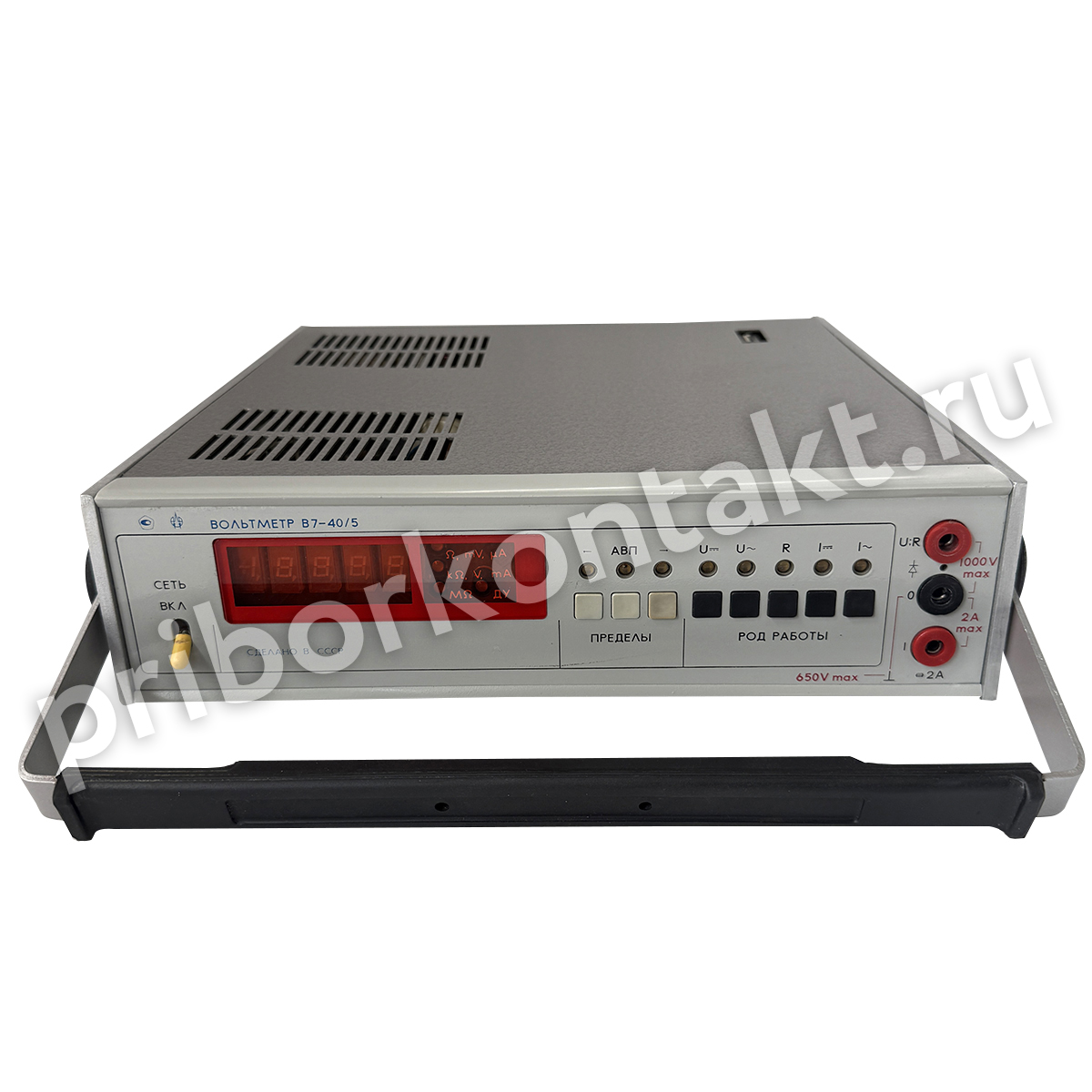

Вольтметр В7-40/5

Вольтметр универсальный цифровой В7-40/5

В7-40/5 (В740/5, В-7-40/5, В 7 40/5, b7-40/5, В-740/5, В 740/5, b740/5, b-7-40/5, b 7 40/5, b-740/5, b 740/5) - универсальный цифровой измерительный прибор для измерения напряжения постоянного и переменного тока, силы тока и электрического сопротивления. Вольтметр рассчитан на применение при наладке, проверке и эксплуатации радиоэлектронной аппаратуры и может работать автономно либо в составе информационно-измерительных систем через КОП.

Прибор допускает использование на стационарных и подвижных объектах при условии работы не на ходу.

Назначение и применение

• измерение постоянного напряжения положительной и отрицательной полярностей;
• измерение среднего квадратического значения переменного напряжения произвольной формы и синусоидального напряжения при работе с ВЧ пробником;
• измерение силы постоянного и переменного тока, включая расширение диапазона до 10 А с внешним шунтом;
• измерение сопротивления в широком диапазоне, в том числе высокоомных цепей;
• подключение к каналу общего пользования (КОП) для автоматизации измерений в АИС.

Условия эксплуатации и питание

• питание от сети 220 В±22 В, 50 Гц±0,5 Гц, содержание гармоник до 5%;
• питание от сети 220 В±11 В, 400 Гц±10 Гц, содержание гармоник до 5%;
• температура окружающего воздуха - от -30°С до +50°С;
• относительная влажность - до 98% при 25°С.

Измерение постоянного напряжения

В7-40/5 измеряет постоянное напряжение обеих полярностей в диапазоне от 0,01 мВ до 1000 В. Пределы измерений: 200 мВ, 2 В, 20 В, 200 В, 2000 В.

Входное сопротивление при измерении постоянного напряжения - 10 МОм±0,1 МОм на всех пределах.

Перегрузочная способность: на всех пределах, кроме 200 В и 2000 В, прибор выдерживает в течение 1 минуты напряжение, равное конечному значению ближайшего большего предела. На пределе 200 В допускается 1000 В (1 мин), на пределе 2000 В - 1200 В (1 мин).

Основная погрешность при измерении постоянного напряжения:

• на пределах 200 мВ и 2 В - ±[0,05 + 0,02(Uк/U - 1)]%;
• на пределах 20 В, 200 В и 2000 В - ±[0,1 + 0,02(Uк/U - 1)]%,

где Uк - конечное значение установленного предела; U - измеряемое напряжение на входе.

Подавление помех при измерении постоянного напряжения:

• коэффициент подавления помехи нормального вида на 50 Гц и 400 Гц - не менее 40 дБ;
• коэффициент подавления помехи общего вида постоянного напряжения - не менее 90 дБ при сопротивлении небаланса 1 кОм.

Высоковольтные измерения постоянного напряжения с делителем ДНВ

При использовании высоковольтного делителя напряжения ДНВ вольтметр обеспечивает измерение постоянного напряжения от 1 кВ до 30 кВ. Входное сопротивление делителя ДНВ - 500 МОм±25 МОм.

Соответствие показаний:

• 0,001Uднв - при измерении с ДНВ;
• 0,0005Uднв - при измерении с ДНВ и шунтом "К2";
• 0,0002Uднв - при измерении с ДНВ и шунтом "К3",

где Uднв - напряжение на входе делителя ДНВ.

Основная погрешность при измерении постоянного напряжения с ДНВ:

• с ДНВ - ±[0,4 + 0,04(Uк/U - 1)]%;
• с ДНВ и шунтом "К2" - ±[0,4 + 0,04(Uк/Uш1 - 1)]%;
• с ДНВ и шунтом "К3" - ±[0,4 + 0,04(Uк/Uш2 - 1)]%,

где Uк - конечное значение предела измерений В7-40/5 (200 мВ, 2 В, 20 В, 200 В); U = 0,001Uднв; Uш1 = 0,0005Uднв; Uш2 = 0,0002Uднв.

Измерение переменного напряжения

Вольтметр измеряет среднеквадратическое значение переменного напряжения произвольной формы от 2 мВ до 200 В в диапазоне частот 20 Гц-100 кГц, а также свыше 200 В до 500 В в диапазоне 20 Гц-5 кГц. Пределы измерений: 200 мВ, 2 В, 20 В, 200 В, 2000 В.

Коэффициент амплитуды измеряемого напряжения Ка - 3. Максимально допустимое напряжение на входе вольтметра - не более 1000 В.

Основная погрешность при измерении переменного напряжения (при U от 0,01Uк до Uк):

• ±[1 + 0,1(Uк/U - 1)]% в диапазоне 20 Гц-40 Гц;
• ±[0,6 + 0,1(Uк/U - 1)]% в диапазоне 40 Гц-10 кГц;
• ±[1 + 0,1(Uк/U - 1)]% в диапазоне 10 кГц-20 кГц;
• ±[5 + 0,15(Uк/U - 1)]% в диапазоне 20 кГц-50 кГц;
• ±[10 + 0,4(Uк/U - 1)]% в диапазоне 50 кГц-100 кГц

для пределов 200 мВ, 2 В, 20 В, 200 В.

Для предела 2000 В:

• ±[1 + 0,1(Uк/U - 1)]% в диапазонах 20 Гц-40 Гц и 1 кГц-5 кГц;
• ±[0,6 + 0,1(Uк/U - 1)]% в диапазоне 40 Гц-1 кГц.

Входное сопротивление при измерении переменного напряжения - 1 МОм±0,1 МОм. Входная шунтирующая емкость - не более 50 пФ, погрешность измерения емкости - не более ±5%.

Измерение переменного напряжения с делителем ДПН

С делителем переменного напряжения ДПН прибор измеряет среднеквадратическое значение переменного напряжения произвольной формы (Ка < 3) от 500 В до 1000 В в диапазоне частот 20 Гц-1 кГц. Максимальное напряжение на входе делителя - не более 3000 В.

Показания соответствуют 0,001Uдпн, где Uдпн - напряжение на входе ДПН.

Основная погрешность В7-40/5 с ДПН:

• ±[1 + 0,1(Uк/U - 1)]% в диапазоне 20 Гц-40 Гц;
• ±[1 + 0,1(Uк/U - 1)]% в диапазоне 40 Гц-1 кГц,

где Uк - конечное значение установленного предела; U = 0,001Uдпн.

Измерения в диапазоне ВЧ с ВЧ пробником

Совместно с ВЧ пробником В7-40/5 измеряет среднеквадратическое значение синусоидального напряжения в диапазоне частот 50 кГц-1000 МГц.

• 0,1-15 В в диапазоне 50 кГц-10 МГц;
• 0,1 В- Umax в диапазоне 10-50 МГц, где Umax = (1,5·10⁸)/f, f - частота, Гц;
• 0,1-3 В в диапазоне 50-1000 МГц.

Основная погрешность с ВЧ пробником:

• ±[10 + 0,6(Uк/U - 1)]% в диапазоне 50 кГц-50 МГц (Uк = 15 В);
• ±[10 + 3(Uк/U - 1)]% в диапазоне 50-300 МГц;
• ±[20 + 2(Uк/U - 1)]% в диапазоне 300-800 МГц;
• ±[30 + 2(Uк/U - 1)]% в диапазоне 800-1000 МГц (Uк = 3 В).

Отсчет при работе с ВЧ пробником выполняют на пределах 200 мВ, 1 В, 2 В, 20 В в режиме измерения постоянного напряжения.

Параметры ВЧ пробника: входное сопротивление на 50 кГц - не менее 150 кОм; входная емкость - не более 5 пФ; погрешность измерения входного сопротивления и емкости - не более ±10%.

Измерение постоянного тока

Диапазон измерения силы постоянного тока - от 0,01 мкА до 2000 мА, с шунтом "10А" - до 10 А. Пределы: 200 мкА, 2 мА, 20 мА, 200 мА, 2000 мА.

Основная погрешность при измерении постоянного тока:

• ±[0,2 + 0,02(Iк/I - 1)]% на всех пределах;
• ±[0,4 + 0,02(Iк/I - 1)]% с шунтом "10А" (Iк = 10 А),

где Iк - конечное значение предела; I - измеряемый ток.

Измерение переменного тока

В7-40/5 измеряет среднеквадратическое значение переменного тока произвольной формы:

• от 2 мкА до 200 мА в диапазоне 40 Гц-20 кГц;
• свыше 200 мА до 2000 мА (и до 10 А с шунтом "10А") в диапазоне 40 Гц-2 кГц.

Пределы измерений: 200 мкА, 2 мА, 20 мА, 200 мА, 2000 мА.

Основная погрешность при измерении переменного тока (при I от 0,01Iк до Iк):

• ±[1 + 0,1(Iк/I - 1)]% в диапазоне 40 Гц-10 кГц;
• ±[2 + 0,1(Iк/I - 1)]% в диапазоне 10-20 кГц на пределах 200 мкА, 2 мА, 20 мА, 200 мА;
• ±[1 + 0,02(Iк/I - 1)]% в диапазоне 40 Гц-2 кГц на пределе 2000 мА и с шунтом 10 А,

где Iк - конечное значение предела (для шунта Iк = 10 А); I - измеряемый ток.

Измерение сопротивления

Диапазон измерения сопротивления - от 0,01 Ом до 20 МОм. Пределы: 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2000 кОм, 20 МОм.

Основная погрешность при измерении сопротивления:

• ±[0,15 + 0,05(Rк/R - 1)]% на пределах 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2000 кОм;
• ±[0,5 + 0,1(Rк/R - 1)]% на пределе 20 МОм,

где Rк - конечное значение предела; R - измеряемое сопротивление.

Постоянный ток через измеряемое сопротивление:

Максимальное постоянное напряжение на измеряемом сопротивлении (напряжение на открытых гнездах) - не более 10 В. Погрешность измерения напряжения - не более ±5%.

Дополнительные режимы и совместимые принадлежности

При работе с измерительным кабелем К1 прибор измеряет постоянное напряжение от 0,01 мВ до 40 В и среднеквадратическое значение переменного напряжения произвольной формы (Ка - 3) от 2 мВ до 40 В в диапазоне частот 20 Гц-100 кГц.

Надежность и эксплуатационные показатели

• потребляемая мощность при номинальном напряжении - не более 30 В·А (погрешность измерения мощности не более ±5%);
• наработка на отказ - не менее 8000 ч;
• ресурс органов управления - 30000 циклов переключений;
• гамма-процентный ресурс - не менее 10000 ч при γ = 90%;
• гамма-процентный срок службы - не менее 10 лет при γ = 90%;
• среднее время восстановления - не более 10 ч;
• вероятность отсутствия скрытых отказов - не менее 0,95 за межповерочный интервал 12 месяцев при среднем коэффициенте использования 0,04;
• встроенный счетчик наработки, регистрация времени наработки в диапазоне температур от -10°С до +50°С.

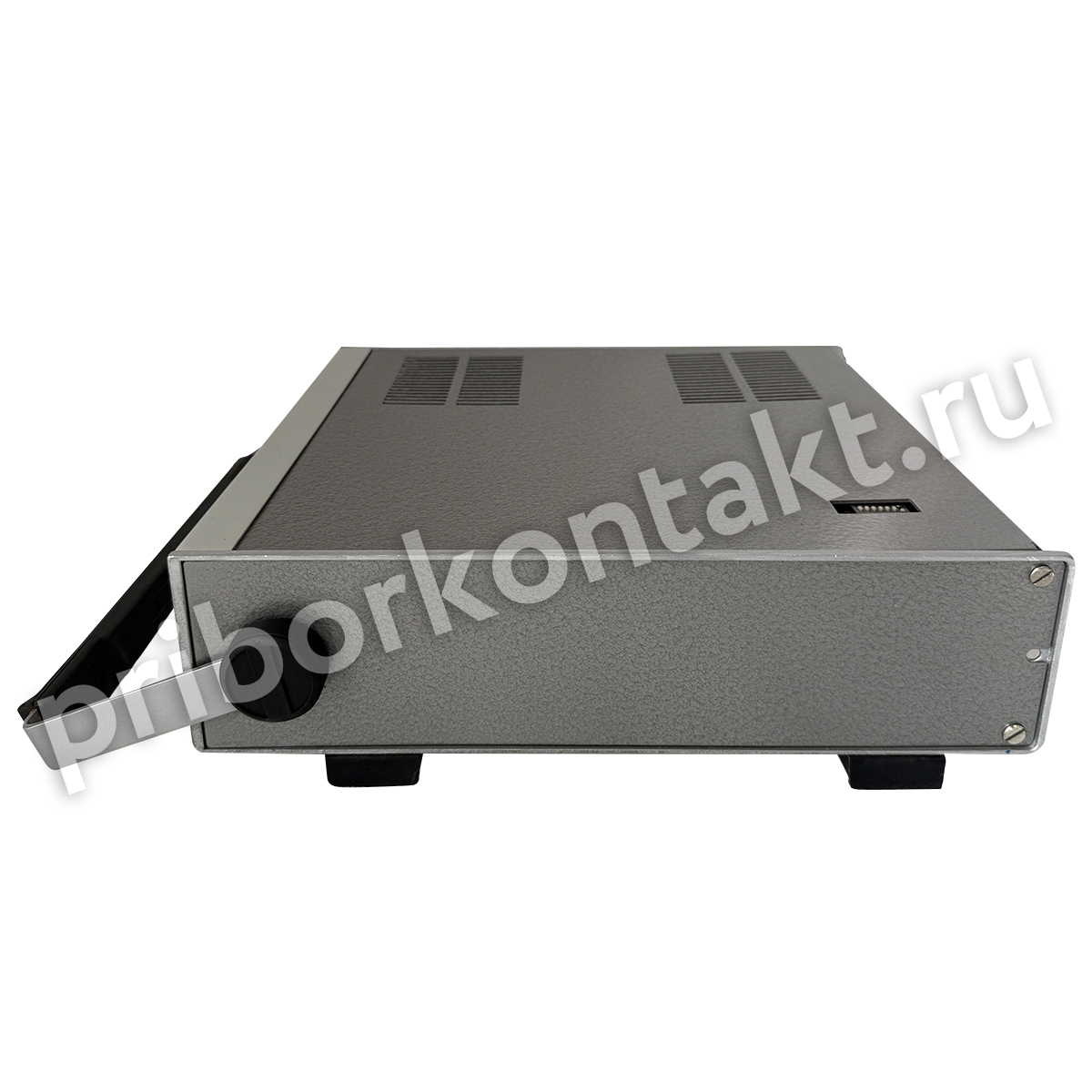

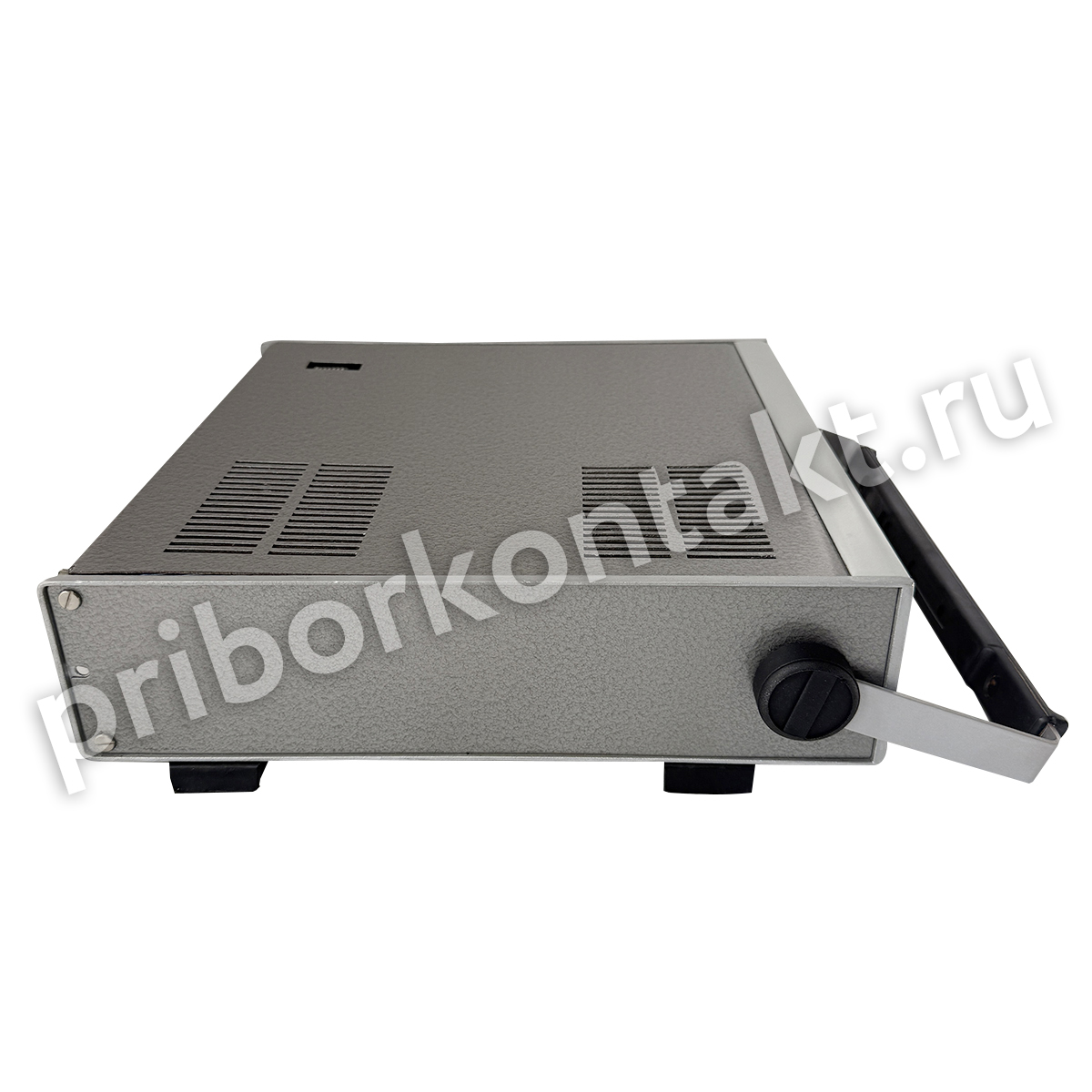

Конструкция и габариты

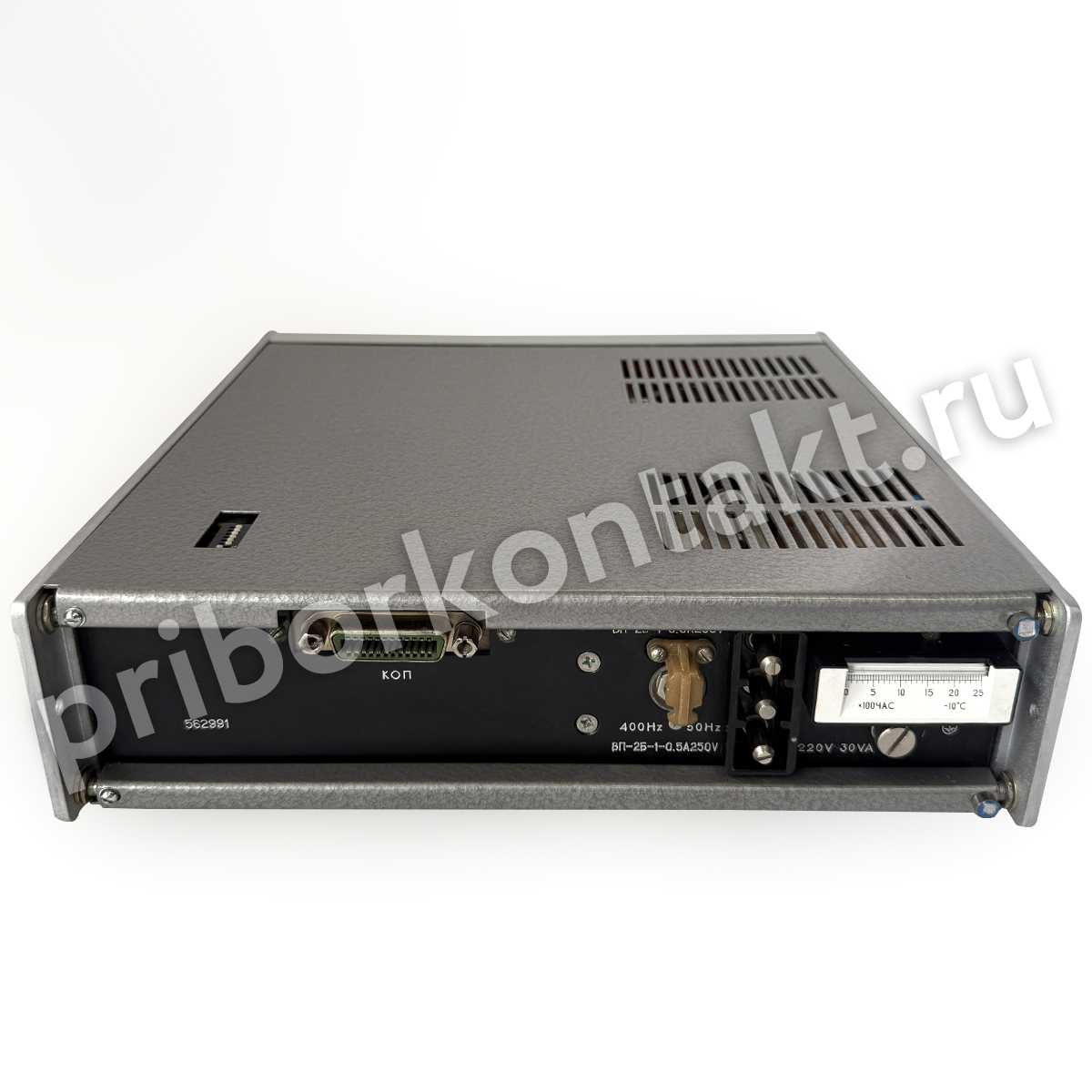

В7-40/5 выполнен в компактном корпусе, удобном для лабораторного применения и размещения в стойках/на рабочих местах. Для автоматизации измерений предусмотрена связь по КОП.

• габаритные размеры - 304х80х320 мм;
• масса - не более 5,5 кг.
