Вольтметр В3-55А

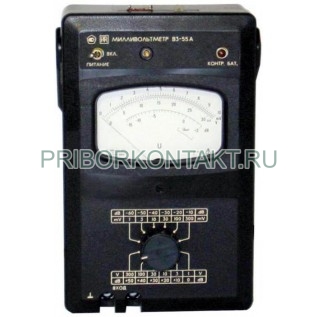

Милливольтметр В3-55А (В355А, В3 55А, b3-55a, b3 55a, b355a)

Предназначен для измерения среднеквадратического, значения переменного напряжения синусоидальной формы.
Диапазон измерений от 0,1мВ до 300В
Основная погрешность ±2,5%

Милливольтметр В3-55А предназначен для измерения среднеквадратического, значения переменного напряжения синусоидальной формы. Шкалы прибора проградуированы в среднеквадратических значениях синусоидального напряжения и в децибелах.

Уровень 0 дБ равен 0,775 В.

Рабочие условия применения прибора:
температура окружающего воздуха от минус 10 до 50°С;

относительная влажность воздуха до 98% при температуре 25°С;

атмосферное давление от 60 до 106 кПа (от 450 до 795 мм рт. ст.);

напряжение питания от двух элементов 373 или от внешнего источника напряжения постоянного тока (3 +0,1/-0,6) В;

питание блока питания от сети (220±22) В частотой (50±0,2) Гц и содержанием гармоник до 5%.

Диапазон измеряемых прибором Милливольтметр В3-55А напряжений от 0,1мВ до 300В перекрывается поддиапазонами с верхними пределами 1мВ, 3мВ, 10мВ, 30мВ, 100мВ, 300мВ, 1В, 3В, 10В, 30В, 100В и 300В.

Милливольтметры В3-55А измеряют напряжения в диапазоне частот от 20 Гц до 1 МГц. Нормальная область частот от 45 до 200 кГц вкл. Частота градуировки 1 кГц. Рабочие области частот:

I - от 20 до 45 Гц искл.

II - св. 200 кГц до 1 МГц.

Предел допускаемой приведенной основной погрешности прибора в нормальной области частот, выраженный в процентах от верхнего предела установленного поддиапазона измерения, равен ±2,5%.

Пределы допускаемых приведенных погрешностей прибора в рабочих областях частот I, II, выраженные в процентах от верхнего предела установленного поддиапазона измерения, равны ±4%.

Дополнительная приведенная погрешность прибора, вызванная отклонением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочей области температур, не превышает половины предела допускаемой приведенной основной погрешности на каждые 10°С изменения температуры.

Приведенные погрешности прибора при повышенной влажности не превышают удвоенного значения предела допускаемой приведенной основной погрешности.

Предел дополнительной приведенной погрешности прибора при отклонении формы кривой измеряемого, напряжения от синусоидальной (коэффициент гармоник не более 20%) равен половине значения коэффициента гармоник, выраженного в процентах.

Активное входное сопротивление прибора, измеренное на частоте 45 Гц, равно (1,2±0,2) МОм. -

Входная ёмкость прибора равна (28±3) пФ. Емкость каждого из соединительных кабелей не более 80 пФ. Время установления показания прибора не превышает 4 с.

Максимальное отклонение указателя милливольтметра при подаче напряжения, равного 0,7 значения - верхнего предела поддиапазона, не больше верхнего предела поддиапазона.

Флюктуация указателя, выражение относительно среднего уровня в процентах, при измерении напряжения не превышает половины предела допускаемой приведенной основной погрешности.

Отклонение указателя от нулевого положения, вызванное собственными шумами, не превышает 5% от значения верхнего предела установленного поддиапазона измерения при замкнутом накоротко входе.

Милливольтметр В3-55А обеспечивает свои технические характеристики при наличии на его входе постоянной составляющей напряжения которая в сумме со среднеквадратическим значением переменной составляющей напряжения не более 350 В.

Дополнительная приведенная погрешность прибора, вызванная воздействием внешнего однородного магнитного поля с индукцией 0,5 мТл, изменяющегося с частотой сети питания, не превышает предела допускаемой приведенной основной погрешности.

Милливольтметр В3-55А обеспечивает свои технические характеристики по истечении времени установления рабочего режима, равного 1 мин.

Милливольтметры В3-55А допускают непрерывную работу в рабочих условиях в течение времени 16 ч при сохранении своих технических характеристик.

Милливольтметр В3-55А сохраняет свои технические характеристики при питании его через блок питания от сети переменного тока напряжением (220±22)В частотой (50±0,2)Гц или от двух элементов 373 с суммарным напряжением от 2,4 до 3,1 В. Мощность, потребляемая от сети питания при номинальном напряжении, не превышает 3,5 ВА.

Ток, потребляемый прибором от двух элементов 373, не превышает 0,075 А. Наработка на отказ прибора То не менее 15000 ч. Гамма-процентный ресурс не менее 25000 ч при γ=95%. Гамма-процентный срок службы не менее 20 лет при γ=95%. Гамма-процентный срок сохраняемости не менее 10 лет для отапливаемых хранилищ или 5 лет для неотапливаемых хранилищ при γ=95%. Габаритные размеры прибора

Милливольтметр В3-55А не более 158х296х103 мм. Габаритные размеры укладочного ящика ЖА4.161.060 не более 397х245х253 мм. Габаритные размеры картонной коробки не более 352х152х207 мм.

Габаритные размеры транспортного ящика для приборов с приемкой ПЗ не более 648x458x602 мм. Габаритные размеры транспортного ящика для приборов с приемкой ОТК не более 634x416x419 мм. Масса прибора не более 2 кг. Масса прибора с укладочным ящиком не более 8 кг. Масса прибора Милливольтметр В3-55А в картонной коробке не более 5 кг. Масса прибора с транспортной тарой не более 30 кг.
