Вольтметр В4-11

В4-11

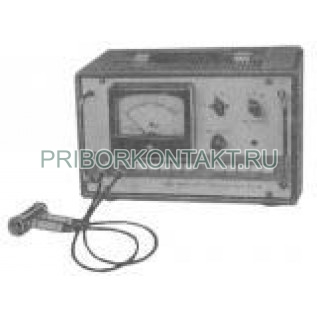

Вольтметр компенсационного типа В4-11

Также этот прибор может называться: В4 11, В411, Вч-11, b4-11, b4 11, b411, v4-11, v4 11, v411.

В4-11 вольтметр компенсационного типа применяется для измерения амплитудных значений видео- и радиоимпульсов и синусоидальных напряжений.

Вольтметры В4-11 с цифровой индикацией могут использоваться в системах автоматического контроля радиоэлектронного оборудования.

Технические характеристики В4-11:

Длительность импульсов - от 10 нс до 25 мс.

Видеоимпульсы положительной полярности:

- скважность Q<10³ - от 1 В до 150 В;

- скважность Q<10⁴ - от 1,4 В до 150 В;

- скважность Q<10⁵ - от 1,8 В до 150 В;

- скважность Q<10⁶ - от 2 В до 150 В.

Погрешность видеоимпульсов положительной полярности измерения к номиналу шкалы:

- при скважности Q от 2 до 10³ - (0,2+1,5/U_m)%;

- при скважности Q от 10³ до 10⁵ - (0,3+1,5/U_m)%;

- при скважности Q от 10³ до 10⁵ - (0,3+1,5/U_m)%;

- при скважности Q от 10⁵ до 10⁶ - ((0,2+1,2·10^-6Q)+1,5/U_m·(1+1,5·10^-6Q))%.

Синусоидальное напряжение В4-11 - от 1 В до 150 В.

Погрешность измерения синусоидального напряжения к номиналу шкалы при частотах (U_m - пиковое значение измеряемого напряжения в вольтах):

- от 20 Гц до 10 МГц - (0,2+0,12/U_m)%;

- не более 100 МГц - (1+0,12/U_m)%;

- не более 200 МГц - (1,5+0,12/U_m)%;

- не более 500 МГц - (4+0,12/U_m)%;

- не более 700 МГц - (6+0,12/U_m)%;

- не более 900 МГц - (10+0,12/U_m)%;

- не более 1000 МГц - (12+0,12/U_m)%.

Радиоимпульсы в диапазоне от 1 В до 150 В:

- Q<10³ - 1 В;

- Q<10⁴ - от 1,4 В до 150 В;

- Q<10⁵ - от 1,8 В до 150 В;

- Q<10⁶ - от 2 В до 150 В.

Частота заполнения В4-11 - от 4 кГц до 1000 МГц.

Погрешность радиоимпульсов при частотах (А=(1+5/ U_m)·10^-4Q):

- не более 10 МГц - (0,2+1/U_m+А);

- не более 100 МГц - (1+0,5/U_m+А);

- не более 200 МГц - 1,5+А;

- не более 300 МГц - 2,5+А;

- не более 500 МГц - 4+А;

- не более 700 МГц - 6+А;

- не более 900 МГц - 10+А;

- не более 1000 МГц - 12+А.

Длительность импульсов - от 10 нс до 25 мс.

Входное сопротивление - 80 кОм.

Входная емкость - 1,5 пФ.

Габаритные размеры - 630×350×340 мм.

Масса В4-11 - не более 31 кг.

Также вольтметры В4-11 могут быть использованы при исследовании параметров полупроводниковых приборов, в стробоскопии, в технике измерения коротких импульсов, в радиолокации, при измерении параметров радио- и телевизионных станций, используются для поверки и градуировки вольтметров, импульсных генераторов, генераторов стандартных сигналов, точного измерения амплитудно-частотных характеристик четырехполюсников, а также при обычных лабораторных исследованиях.
