Вольтметр В3-38Б

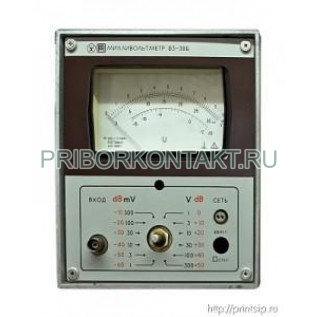

Милливольтметр В3-38Б

Милливольтметр В3-38Б предназначен для измерения среднеквадратического значения переменного напряжения синусоидальной формы и для преобразования измеренного действующего значения в пропорциональное постоянное напряжение. Шкалы прибора проградуированы в среднеквадратических значениях синусоидального напряжения и в децибелах, при этом уровень 0 дБ соответствует 0,775 В. Прибор применяют в лабораторной и производственной практике при настройке и контроле радиоэлектронной аппаратуры и измерительных трактов.

Назначение и области применения

В3-38Б используют для измерений малых и средних уровней переменного напряжения в широком диапазоне частот, а также как измерительный преобразователь для подачи постоянного сигнала на регистрирующие устройства и системы автоматизации. Наличие шкалы в дБ удобно при работе с тракто- и усилительными измерениями, сравнением уровней и настройкой коэффициента усиления.

Рабочие условия эксплуатации

• Температура окружающего воздуха - 5-40 °С.
• Относительная влажность - до 80% при 25 °С.
• Атмосферное давление - 84-106 кПа (630-795 мм рт. ст.).
• Питание - (220±22) В, (50±0,2) Гц.

Диапазоны измерений и частот

Диапазон измерения - 100 мкВ - 300 В. Он перекрывается поддиапазонами с верхними пределами 1 мВ, 3 мВ, 10 мВ, 30 мВ, 100 мВ, 300 мВ, 1 В, 3 В, 10 В, 30 В, 100 В и 300 В.

Диапазон частот измеряемых напряжений - 20 Гц - 5 МГц. Частота градуировки - 1 кГц. Рабочие области частот: I - 45 Гц - 1 МГц включительно, II - 20-45 Гц (исключая 45 Гц), III - свыше 1 до 3 МГц включительно, IV - свыше 3 до 5 МГц включительно.

Погрешности

Предел допускаемой основной погрешности, выраженный в процентах от верхнего предела установленного поддиапазона измерения, равен ±2,5%.

Погрешности в рабочих областях частот

Выходы и режим преобразования

Прибор имеет выход широкополосного усилителя с напряжением (100±20) мВ при полном отклонении указателя.

Также предусмотрен выход преобразователя, выходное напряжение которого соответствует соотношению:

U_вых = U₀·U/U_к

где U_к - напряжение, равное конечному значению шкалы на установленном поддиапазоне, В; U - действительное значение измеряемого напряжения, В; U₀ - номинальное выходное напряжение, равное 1 В. При полном отклонении указателя выход преобразователя составляет (1000±25) мВ. Выходное сопротивление преобразователя - (1000±100) Ом. Пределы допускаемой погрешности преобразования соответствуют погрешностям измерений.

Входные параметры и устойчивость к воздействиям

• Допускаемая постоянная составляющая на входе - не более 250 В.
• Время установления показаний - не более 4 с.
• Сохранение основной погрешности после воздействия пятикратного перегрузочного напряжения, но не более 600 В.
• Активное входное сопротивление (45 Гц): не менее 4 МОм на поддиапазонах 1 мВ-300 мВ и не менее 5 МОм на поддиапазонах 1 В-300 В.
• Входная емкость: не более 25 пФ на поддиапазонах 1 мВ-300 мВ и не более 15 пФ на поддиапазонах 1 В-300 В.
• Емкость каждого соединительного кабеля - не более 80 пФ.
• Отклонение указателя от нуля из-за собственных шумов при замкнутом входе - не более 5% от верхнего предела поддиапазона.
• Дополнительная погрешность от изменения температуры - не более половины предела основной погрешности на каждые 10 °С.
• Дополнительная погрешность при несинусоидальности (коэффициент гармоник до 20%) - половина значения коэффициента гармоник (в процентах).

Питание, режим работы и надежность

• Время установления рабочего режима - 15 мин.
• Потребляемая мощность - не более 5,5 ВА при номинальном напряжении.
• Допускаемая непрерывная работа в рабочих условиях - 8 ч в сутки.
• Средняя наработка на отказ - не менее 15000 ч.
• Средний срок службы - не менее 15 лет.
• Среднее время восстановления - не более 2 ч.

Габариты и масса

• Габаритные размеры прибора - не более 155х209х278 мм.
• Габаритные размеры транспортной тары - не более 546х546х416 мм.
• Масса прибора - не более 3 кг.
• Масса прибора с транспортной тарой - не более 25 кг.
