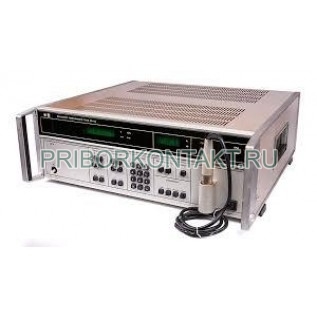

Вольтметр В3-63

Вольтметр В3-63 переменного тока предназначен для измерения среднеквадратического значения напряжения переменного тока синусоидальной формы.

Применяется как рабочее, так и образцовое средство измерения для поверки и градуировки электронных вольтметров, генераторов стандартных сигналов и калибраторов по уровню выходного напряжения. Имеет встроенный микроконтроллер.

Помимо непосредственного измерения напряжения в приборе предусмотрены режимы:

- определения относительного отклонения (в процентах и децибелах) измеряемого напряжения от задаваемого уровня;

- автоматической калибровки и установки нуля, самоконтроля прибора и диагностики работоспособности составных частей, работы в АИС через КОП.

Технические характеристики приборов вольтметры В3-63 переменного тока:

Пределы измерения напряжения - 0,01В-100В (-27дБ-+53дБ);

Диапазон измерения относительной разности измеряемого и опорного напряжений прибора вольтметр В3-63 переменного тока - -9,99%-+9,99% (-0,914дБ-+0,827дБ);

Предел допускаемой основной погрешности при измерении напряжений в нормальной области частот:

- в поддиапазоне измерения 0,01В-10В прибора вольтметр В3-63 переменного тока:

- на уровне 0,05В - ±1,8%;

- на уровне 0,1В - ±1%;

- на уровне 1В - ±0,27%;

- на уровне 10В - ±0,2%;

- в поддиапазоне измерения 10В-100В прибора вольтметр В3-63 переменного тока:

- на уровне 10В - ±0,2%;

- на уровне 50В - ±0,2%;

- на уровне 100В - ±0,2%;

Диапазон установки опорного напряжения прибора вольтметр переменного тока В3-63 - 0,1000В-100,0В;

Погрешность при измерении относительной разности напряжения:

- при измеряемом напряжении 0,1В - ±1%;

- при измеряемом напряжении 0,9001В - -9,99%±0,37%;

- при измеряемом напряжении 1,0В - ±0,27%;

- при измеряемом напряжении 1,0999В - 9,99%±0,37%;

- при измеряемом напряжении 100В - ±0,2%;

Наработка на отказ прибора вольтметр В3-63 переменного тока - не менее 5500 часов;

Гамма-процентный ресурс - не менее 10000 часов при ?=95%;

Гамма-процентный срок службы - не менее 10 лет при ?=95%;

Гамма-процентный срок хранения - не менее 10 лет для отапливаемых хранилищ или 5 лет для неотапливаемых хранилищ при ?=90%;

Питание прибора вольтметр В3-63 переменного тока - от сети переменного тока напряжением 220В±22В, частотой 50Гц±0,5Гц или напряжением 220В±11В, частотой 400Гц±12Гц;

Мощность, потребляемая прибором - 100В?А;

Габаритные размеры прибора вольтметр В3-63 переменного тока - 490х175х510мм;

Масса - 22,5кг;
