Вольтметр В3-40

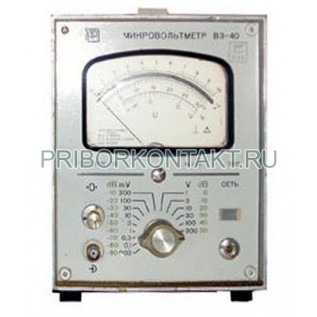

Микровольтметр В3-40

В3-40 - микровольтметр переменного тока для измерения синусоидальных напряжений. Показания прибора пропорциональны среднему значению, при этом шкала проградуирована в эффективных значениях синусоидального напряжения. По принципу действия В3-40 относится к микровольтметрам среднеквадратического значения переменных напряжений. Варианты обозначения: В340, В3 40, В-340, В 340, В3-Ч0, В3 Ч0, В3Ч0, b3-40, b3 40, b340.

Назначение и области применения

Прибор применяют для измерения напряжений слабых сигналов в лабораторных и производственных условиях. Использование детектора среднеквадратических значений на термопреобразователях в сочетании с малошумящим широкополосным усилителем позволяет работать не только с синусоидой, но и с сигналами сложной формы - импульсными и шумовыми. Это востребовано при исследовании магнитных материалов, измерении шумов полупроводниковых элементов и устройств, а также при отладке аналоговых трактов.

Основные функции и особенности

• Измерение переменного напряжения в широком диапазоне уровней - от микровольт до сотен вольт.
• Работа в частотном диапазоне до 5 МГц, с выделенной нормальной областью 45 Гц-1 МГц.
• Высокое входное сопротивление более 4 МОм, что снижает влияние прибора на исследуемую цепь.
• Наличие аналогового выхода постоянного напряжения 100 мВ для регистрации и сопряжения с внешними устройствами.

Технические характеристики

Конструктивные и эксплуатационные особенности

При измерениях на низких уровнях важна корректная коммутация и экранирование входных цепей, так как прибор рассчитан на работу с микровольтными сигналами. Различная входная емкость на низковольтных и высоковольтных пределах упрощает выбор оптимального режима измерений в зависимости от источника сигнала и требуемой полосы.

Условия эксплуатации

• Температура окружающего воздуха: +10°C...+35°C.
• Относительная влажность при +20°C: до 80%.

Преимущества применения

• Измерение слабых сигналов вплоть до 10 мкВ при сохранении широкого частотного диапазона.
• Подходит для задач, где важна оценка действующего значения сигналов сложной формы, включая шумовые и импульсные.
• Высокое входное сопротивление и нормированная входная емкость упрощают работу с высокоомными источниками.
• Аналоговый выход 100 мВ позволяет организовать регистрацию результатов и включение прибора в стендовые схемы контроля.
