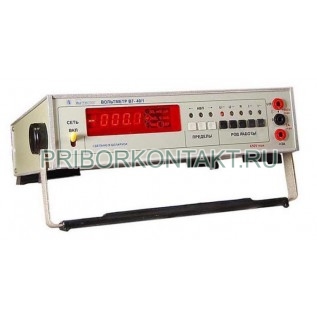

Вольтметр В7-40/1

Вольтметр В7-40/1 универсальный цифровой

Вольтметр В7-40/1 (В740/1, В-7-40/1, В 7 40/1, b7-40/1, В-740/1, В 740/1, b740/1, b-7-40/1, b 7 40/1, b-740/1, b 740/1) - универсальный цифровой прибор для измерения постоянного и переменного напряжений, силы постоянного и переменного токов и электрического сопротивления, а также для связи с каналом общего пользования (КОП). Применяется при настройке, проверке и эксплуатации радиоэлектронной аппаратуры и может использоваться автономно или в составе информационно-измерительных систем. В7-40/1 допускает эксплуатацию в стационарных и подвижных объектах, не работающих на ходу.

Условия эксплуатации и питание

• Температура окружающего воздуха: от -30°С до +50°С.
• Относительная влажность: до 98% при 25°С.
• Питание: 220 В±22 В, 50 Гц±0,5 Гц (гармоники до 5%) или 220 В±11 В, 400 Гц±10 Гц (гармоники до 5%).

Измерение постоянного напряжения

• Диапазон измерения: от 0,01 мВ до 1000 В.
• Пределы измерений: 200 мВ; 2 В; 20 В; 200 В; 2000 В.
• Основная погрешность:
  • ±[0,05+0,02(U_к/U-1)]% на пределах 200 мВ и 2 В;
  • ±[0,1+0,02(U_к/U-1)]% на пределах 20 В, 200 В, 2000 В,
  где U_к - конечное значение установленного предела; U - измеряемое напряжение на входе.
• Перегрузочная способность: на всех пределах, кроме 200 В и 2000 В, выдерживает 1 мин напряжение, равное конечному значению ближайшего большего предела; на пределе 200 В - 1000 В (1 мин), на пределе 2000 В - 1200 В (1 мин).
• Входное сопротивление: 10 МОм±0,1 МОм на всех пределах.

Высоковольтные измерения (с делителем ДНВ)

Вольтметр В7-40/1 с высоковольтным делителем напряжения ДНВ обеспечивает измерение постоянного напряжения от 1 кВ до 30 кВ. Входное сопротивление ДНВ: 500 МОм±25 МОм.

Соответствие показаний:

• 0,001U_днв - при измерении с ДНВ;
• 0,0005U_днв - при измерении с ДНВ и шунтом «К2»;
• 0,0002U_днв - при измерении с ДНВ и шунтом «К3»,

где U_днв - напряжение на входе ДНВ.

Основная погрешность при измерении постоянного напряжения с ДНВ:

• с ДНВ: ±[0,4+0,04(U_к/U-1)]%;
• с ДНВ и «К2»: ±[0,4+0,04(U_к/U_ш1-1)]%;
• с ДНВ и «К3»: ±[0,4+0,04(U_к/U_ш2-1)]%,

где U_к - конечное значение установленного предела измерений В7-40/1 (200 мВ; 2 В; 20 В; 200 В); U=0,001U_днв; U_ш1=0,0005U_днв; U_ш2=0,0002U_днв.

Подавление помех при измерении постоянного напряжения

• Коэффициент подавления помех нормального вида на 50 Гц и 400 Гц - не менее 40 дБ.
• Коэффициент подавления помех общего вида - не менее 90 дБ при сопротивлении небаланса 1 кОм.

Измерение переменного напряжения (СКЗ)

• Диапазон: 2 мВ - 200 В (20 Гц - 100 кГц), свыше 200 В до 500 В (20 Гц - 5 кГц).
• Пределы: 200 мВ; 2 В; 20 В; 200 В; 2000 В.
• Коэффициент амплитуды: K_а≤3, при этом U_max на входе - не более 1000 В.
• Основная погрешность при U от 0,01U_к до U_к:
  • 20-40 Гц: ±[1+0,1(U_к/U-1)]%;
  • 40 Гц-10 кГц: ±[0,6+0,1(U_к/U-1)]%;
  • 10-20 кГц: ±[1+0,1(U_к/U-1)]%;
  • 20-50 кГц: ±[5+0,15(U_к/U-1)]%;
  • 50-100 кГц: ±[10+0,4(U_к/U-1)]% - на пределах 200 мВ; 2 В; 20 В; 200 В;
  • на пределе 2000 В: ±[1+0,1(U_к/U-1)]% (20-40 Гц и 1-5 кГц), ±[0,6+0,1(U_к/U-1)]% (40 Гц-1 кГц).
• Входное сопротивление при U~: 1 МОм±0,1 МОм; входная емкость не более 50 пФ (погрешность измерения емкости ±5%).

Высоковольтные измерения переменного напряжения (с делителем ДПН)

Вольтметр В7-40/1 с делителем переменного напряжения ДПН измеряет СКЗ переменного напряжения 500-1000 В в диапазоне 20 Гц-1 кГц (K_а<3). Максимальное напряжение на входе делителя - не более 3000 В.

• Показания: 0,001U_дпн, где U_дпн - напряжение на входе ДПН.
• Погрешность: ±[1+0,1(U_к/U-1)]% (20-40 Гц), ±[1+0,1(U_к/U-1)]% (40 Гц-1 кГц), где U=0,001U_дпн.

Измерение переменного напряжения с ВЧ пробником

Совместно с ВЧ пробником В7-40/1 обеспечивает измерение СКЗ синусоидального напряжения в диапазоне 50 кГц-1000 МГц.

• Диапазоны напряжений:
  • 0,1-15 В (50 кГц-10 МГц);
  • 0,1 В - U_max (10-50 МГц), где U_max=(1,5·10⁸)/f, f - частота, Гц;
  • 0,1-3 В (50-1000 МГц).
• Погрешность:
  • 50 кГц-50 МГц: ±[10+0,6(U_к/U-1)]%, где U_к=15 В;
  • 50-300 МГц: ±[10+3(U_к/U-1)]%;
  • 300-800 МГц: ±[20+2(U_к/U-1)]%;
  • 800-1000 МГц: ±[30+2(U_к/U-1)]%, где U_к=3 В.
• Отсчет результатов ведут на пределах 200 мВ; 1 В; 2 В; 20 В в режиме измерения постоянного напряжения.
• Параметры ВЧ пробника: входное сопротивление на 50 кГц - не менее 150 кОм; входная емкость не более 5 пФ; погрешность измерения входного сопротивления и емкости ±10%.

Измерение силы тока

• Постоянный ток: 0,01 мкА - 2000 мА (с шунтом «10А» - до 10 А). Пределы: 200 мкА; 2 мА; 20 мА; 200 мА; 2000 мА.
• Погрешность I=: ±[0,2+0,02(I_к/I-1)]% на всех пределах; с шунтом «10А» - ±[0,4+0,02(I_к/I-1)]% (I_к=10 А).
• Переменный ток (СКЗ): 2 мкА - 200 мА (40 Гц-20 кГц), свыше 200 мА до 2000 мА (с шунтом «10А» - до 10 А) в диапазоне 40 Гц-2 кГц. Пределы: 200 мкА; 2 мА; 20 мА; 200 мА; 2000 мА.
• Погрешность I~ при I от 0,01I_к до I_к:
  • 40 Гц-10 кГц: ±[1+0,1(I_к/I-1)]%;
  • 10-20 кГц (200 мкА; 2 мА; 20 мА; 200 мА): ±[2+0,1(I_к/I-1)]%;
  • 40 Гц-2 кГц (2000 мА и с шунтом 10 А): ±[1+0,02(I_к/I-1)]%.

Измерение сопротивления

• Диапазон: 0,01 Ом - 20 МОм.
• Пределы: 200 Ом; 2 кОм; 20 кОм; 200 кОм; 2000 кОм; 20 МОм.
• Погрешность:
  • ±[0,15+0,05(R_к/R-1)]% на пределах 200 Ом; 2 кОм; 20 кОм; 200 кОм; 2000 кОм;
  • ±[0,5+0,1(R_к/R-1)]% на пределе 20 МОм.
• Постоянный ток через измеряемое сопротивление:
  • 200 Ом - 1 мА±0,05 мА;
  • 2 кОм - 1 мА±0,05 мА;
  • 20 кОм - 1 мкА±0,05 мкА;
  • 200 кОм - 1 мкА±0,05 мкА;
  • 2000 кОм - 1 мкА±0,05 мкА;
  • 20 МОм - 1 нА±0,05 нА.
• Напряжение на открытых гнездах: не более 10 В; погрешность измерения напряжения - не более +5%.

Дополнительные возможности и надежность

• С измерительным кабелем К1: измерение постоянного напряжения 0,01 мВ-40 В и СКЗ переменного напряжения (K_а≤3) 2 мВ-40 В в диапазоне 20 Гц-100 кГц.
• Потребляемая мощность: не более 30 В·А (погрешность измерения потребляемой мощности ±5%).
• Наработка на отказ: не менее 8000 ч; ресурс 10000 ч при γ=90%; срок службы не менее 10 лет при γ=90%.
• Среднее время восстановления: не более 10 ч.
• Вероятность отсутствия скрытых отказов: не менее 0,95 за межповерочный интервал 12 месяцев (коэффициент использования 0,04).
• Встроенный счетчик наработки регистрирует время работы в диапазоне температур от -10°С до +50°С.

Габариты и масса

• Габаритные размеры: 304x80x320 мм.
• Масса: не более 5,5 кг.
