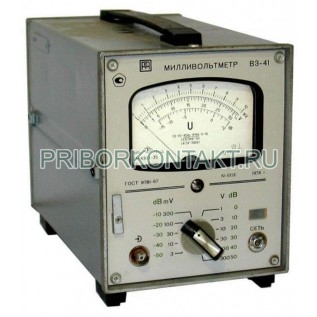

Вольтметр В3-41

Также этот прибор может называться: В341, В-3-41, В 3 41, b3-41, В-341, В 341, b341, b-3-41, b 3 41, b-341, b 341

Милливольтметр В3-41 предназначен для измерение синусоидального напряжения переменного тока от 0,3мВ до 300В в диапазоне частот от 20Гц до 10МГц.

Показания прибора пропорциональны среднему значению, а шкала проградуирована в эффективных значениях синусоидального напряжения.

Прибор имеет отдельную шкалу проградуированную в децибелах. Уровень «0» децибел равен 0,775В.

Прибор может быть использован в качестве преобразователя переменного напряжения в постоянное по уровню эффективного значения синусоидального напряжения.

К прибору придается делитель ДН-109 с коэффициентом деления 1:10, позволяющий уменьшить емкость, подводимую к точке измерения.

Технические характеристики приборов милливольтметры В3-41:

Диапазон измеряемых напряжений - от 0,3мВ до 300В перекрывается пределами 3мВ; 10мВ; 30мВ; 100мВ; 300мВ и 1В; 3В; 10В; 30В; 100В; 300В.

Диапазон частот, измеряемых прибором переменных напряжений, - от 20Гц до 10МГц.

Нормальная область частот - 45Гц-1МГц.

Основная погрешность прибора милливольтметр В3-41, выраженная в процентах от конечного значения установленного предела измерения, не превышает ±2,5% на пределах измерения от 3мВ до 1В; ±4,0% на пределах измерения от 3В до 300В и с использованием внешнего делителя ДН-109 при измерении напряжений от 30мВ до 10В на пределах прибора 3мВ-1В.

Погрешность прибора, выраженная в процентах от конечного значения установленного предела измерения, в нормальной и рабочей областях частот не превышает значений

Как линейный преобразователь, прибор милливольтметр В3-41 обеспечивает на выходных клеммах напряжение 1В с погрешностью, не превышающей значений, указанных в таблице 1, при подаче на вход прибора переменного напряжения, равного конечному значению установленного предела измерения.

Выходное сопротивление преобразователя не менее 1 кОм.

Прибор имеет выход широкополосного усилителя со следующими параметрами:

- выходное напряжение 150мВ±15% (при полном отклонении указателя) в диапазоне частот 20Гц-5МГц;

- выходное сопротивление 50 Ом.

Нормальные условия эксплуатации прибора милливольтметр В3-41:

- температура окружающего воздуха - 293К±5К (+20?С±5°С);

- относительная влажность - 65%±15%;

- атмосферное давление 10⁵±4?10⁵Н/м² (750мм.рт.ст.±30мм.рт.ст.).

Рабочие условия эксплуатации прибора милливольтметр В3-41:

- температура окружающего воздуха - от 243К (-30?С) до 323К (+50?С);

- относительная влажность - до 98% (при температуре +35°С);

- атмосферное давление - (от 6,1 до 10,4)?10⁴Н/м² (460мм.рт.ст.-780мм.рт.ст.);

- напряжение сети:

- частотой 50Гц±1%, 220В ±10%;

- частотой 400Гц -3%...+7%, 220В ±5%.

Изменение показаний прибора милливольтметр В3-41, вызванное отклонением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего интервала температур, не превышает половины основной погрешности на каждые 10° изменения температуры.

Дополнительная погрешность, вызванная отклонением формы кривой измеряемого напряжения от синусоидальной, не превышает величины ? в процентах.

Прибор милливольтметр В3-41 сохраняет свои характеристики в пределах норм при питании его от сети переменного тока напряжением 220В±10% частотой 50Гц±1% или 220В±5% частотой 400Гц -3%...+7% и содержанием гармоник до 5%.

Прибор позволяет измерять напряжение в цепях с постоянной составляющей. При этом необходимо учитывать, что сумма напряжений постоянной составляющей и эффективного значения измеряемого напряжения не должна превышать 350В.

Входное сопротивление прибора милливольтметр В3-41 на частоте 55Гц не менее 4 МОм; с внешним делителем ДН-109 не менее 1,0 МОм.

Входная емкость не превышает 35пФ на пределах 3мВ...1В, 15пФ на пределах 3В...300В и 15пФ при использовании делителя ДН-109. Емкость каждого из придаваемых к прибору кабелей не превышает 80пФ.

Прибор милливольтметр В3-41 допускает непрерывную работу в течение 16 часов при сохранении своих технических характеристик.

Мощность, потребляемая прибором от сети, не превышает 15В?А.

Габаритные размеры прибора милливольтметр В3-41 - 328x170x206мм.

Габаритные размеры укладочного ящика - 432x290x332мм.

Габаритные размеры транспортной тары - 628x438x582мм.

Масса прибора - 6кг, в укладочном ящике - 15кг, в транспортной таре - 35кг.

Время прогрева прибора милливольтметр В3-41 - 5 минут.

Наработка на отказ - не менее 2500 часов.
