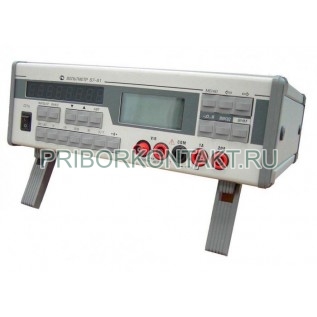

Вольтметр В7-81

Также этот прибор может называться: В781, В7 81, В-781, В 781, b7-81, b781, b7 81.

В7-81 вольтметр универсальный предназначен для измерений напряжения и силы постоянного тока, среднеквадратического значения (СКЗ) напряжения и СКЗ силы переменного тока, электрического сопротивления постоянному току, частоты и периода электрических сигналов.

Сфера применения: разработка, испытания, техническое обслуживание и ремонт образцов радиоэлектронной аппаратуры на объектах сферы обороны, безопасности и объектах промышленности.

Технические характеристики В7-81:

Напряжение постоянного тока:

- диапазон измерения - от 10 мкВ до 1000 В;

- погрешность измерения - ±(0,0028-0,0043)%.

СКЗ напряжения переменного тока:

- диапазон измерения - от 1 мВ до 750 В;

- диапазон частот - от 10 Гц до 10 МГц;

- погрешность измерения:

- при F от 10 Гц до 100 кГц - ±(0,09-0,7)%;

- при F=(100-500) кГц - ±(0,3-1,5)%;

- при F=(0,5-10) МГц - ±(1,5-6)%.

Сила постоянного тока:

- диапазон измерения - от 0,1 мкА до 20 А;

- погрешность измерения - ±(0,012-0,2)%.

СКЗ силы переменного тока:

- диапазон измерения - от 10 мкА до 20А;

- диапазон частот - от 10 Гц до 5 кГц;

- погрешность измерения - ±(0,11-0,6)%.

Сопротивление постоянному току:

- диапазон измерения - от 10 мОм до 1 ГОм;

- погрешность измерения:

- при R от 10 мОм до 10 МОм - ±(0,007-0,015)%;

при R от 10 МОм до 1 ГОм - ±(0,2-5)%.

Частота сигнала:

- диапазон измерения - от 10 Гц до 1 МГц;

- погрешность измерения - ±(0,01% Fх+1 Гц).

Формат индикации В7-81 - 6,5 разрядов.

Измерительные функции - DCV, DCI, ACV, ACI, R, F.

Расширенные частотный и динамический диапазоны.

Светодиодное табло с размером цифр 14×4,7 мм.

Матричный четырехстрочный ЖК дисплей с подсветкой.

Калибровка по внешним мерам на всех диапазонах при измерении всех физических величин с передней панели или автоматически в составе АИС.

8 программ обработки результатов измерений.

4 вспомогательные управленческие программы.

Быстродействие В7-81 - 500 мс.

Звуковой анализатор.

Автотестирование.

Срок службы - не менее 15 лет.

Средняя наработка на отказ - не менее 15 000 ч.

Габаритные размеры - не более 291×308×109,5 мм.

Масса - не более 4,5 кг.

В7-81 вольтметры универсальные являются лабораторными приборами высокого класса точности с широкими функциональными возможностями, обеспечивающими работу автономно и в составе автоматизированных измерительных систем. Прибор может применяться как для прецизионных измерений физических величин, так и для калибровки и поверки рабочих средств измерений.

Вольтметры В7-81 оснащены интерфейсом RS-232C.

Условия эксплуатации В7-81:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при температуре до +25° С - 80%.

Атмосферное давление - от 630 мм. рт. ст. до 800 мм. рт. ст.

Напряжение питания от сети переменного тока - (220±22) В.

Частотой сети переменного тока - (50±0,5) Гц.

Потребляемая мощность - не более 20 В·А.
