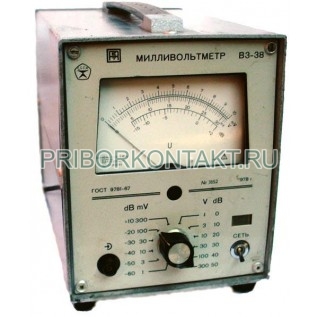

Вольтметр В3-38

Милливольтметр В3-38 (В338, В3 38, b3-38, b3 38, b338)

Предназначен для измерения среднеквадратического значения переменного напряжения синусоидальной формы и для преобразования среднеквадратического значения переменного напряжения синусоидальной формы в пропорциональное постоянное напряжение.

Пределы измерений 1мВ, 3мВ, 10мВ, 30мВ, 100мВ, 300мВ, 1В, 3В, 10В, 30В, 100В и 300В
Основная погрешность ±2,5%

Милливольтметр В3-38 предназначен для измерения среднеквадратического значения переменного напряжения синусоидальной формы и для преобразования среднеквадратического значения переменного напряжения синусоидальной формы в пропорциональное постоянное напряжение.

Шкалы прибора Милливольтметр В3-38 проградуированы в среднеквадратических значениях синусоидального напряжения и децибелах. Уровень 0 дБ равен 0,775 В.

Рабочие условия применения прибора Милливольтметр В3-38: температура окружающего воздуха от 5 до 40°С; относительная влажность воздуха до 80% при температуре 25°С; атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.); напряжение сети питания (220±22) В частотой (50±0,2) Гц

Технические данные

Диапазон измеряемых прибором напряжений от 100мкВ до 300В перекрывается поддиапазонами с верхними пределами 1мВ, 3мВ, 10мВ, 30мВ, 100мВ, 300мВ, 1В, 3В, 10В, 30В, 100В и 300В.

Прибор измеряет напряжения в диапазоне частот от 20 Гц до 5 МГц.

Диапазон частот прибора имеет рабочие области частот:

I от 45 Гц до 1 МГц вкл.;

II от 20 до 45 Гц искл.;

III св. 1 до 3 МГц вкл.;

IV св. 3 до 5 МГц вкл.; Частота градуировки 1 кГц.

Предел допускаемой основной погрешности прибора, выраженный в процентах от верхнего предела установленного поддиапазона измерения, равен ±2,5%.

Предел допускаемой погрешности прибора Милливольтметр В3-38 в рабочих областях частот, выраженный в процентах от верхнего предела установленного поддиапазона, и предел допускаемого изменения показаний прибора в пределах рабочих областей частот относительно показания на частоте градуировки в процентах, равны значениям, указанным в табл. 1.

Таблица 1

Милливольтметры В3-38 имеют выход широкополосного усилителя с напряжением (100±20) мВ (при отклонении указателя на конечную отметку шкалы).

Милливольтметры В3-38 имеют выход преобразователя, у которого выходное напряжение Uвых соответствует значению, вычисленному по формуле

Uвых =U₀·U/U_к, (1)

где U_к - напряжение, равное конечному значению шкалы на установленном поддиапазоне в В; U - действительное значение входного (измеряемого) напряже-ния в В;

U₀ - номинальное значение выходного напряжения, равное 1 В.

Выходное напряжение преобразователя при полном отклонении указателя равно (1000±25) мВ.

Пределы допускаемой погрешности преобразования напряжения равны значениям, указанным выше.

Выходное сопротивление преобразователя равно (1000±100) Ом.

Изменение показаний прибора, вызванное изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочей области температур, не превышает половины предела допускаемой основной погрешности на каждые 10 °С изменения температуры.

Предел дополнительной погрешности при отклонении формы кривой измеряемого напряжения от синусоидальной (коэффициент гармоник не более 20%) равен половине значения коэффициента гармоник, выраженного в процентах.

Отклонение указателя от нуля, вызванное собственными шумами, не превышает 5% от значения верхнего предела установленного поддиапазона измерения при замкнутом накоротко входе.

Милливольтметр В3-38 сохраняет свои технические характеристики в пределах норм при наличии на его входе постоянной составляющей напряжения не более 250 В. Время установления показаний прибора не превышает 4 с.

Милливольтметр В3-38 сохраняет основную погрешность после воздействия пятикратного перегрузочного напряжения, но не более 600 В.

Активное входное сопротивление прибора, измеренное на частоте 45 Гц, не менее 4 МОм на поддиапазонах с верхними пределами 1мВ-300мВ и не менее 5 МОм на поддиапазонах с верхними пределами 1В-300В.

Входная емкость прибора не более 25 пФ на поддиапазонах с верхними пределами 1мВ-300мВ и не более 15 пФ на поддиапазонах с верхними пределами 1В-300В.

Емкость каждого из соединительных кабелей не более 80 пФ.

Время установления рабочего режима 15 мин.

Милливольтметры В3-38 сохраняют свои технические характеристики при питании их от сети переменного тока напряжение (220±22) В частотой (50±0,2) Гц.

Мощность, потребляемая от сети при номинальном напряжении, не превышает 5,5 ВА. Милливольтметр В3-38 допускает непрерывную работу в рабочих условиях течение 8 ч. в сутки. Средняя наработка на отказ не менее 15 000 ч. Средний срок службы не менее 15 лет.

Среднее время восстановления не более 2 ч.

Габаритные размеры прибора - не более 150x205x300 мм.

Масса прибора - не более 5 кг.
