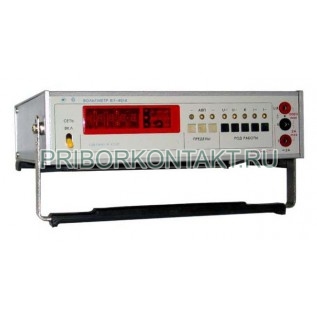

Фото Вольтметр В7-40/4
Артикул: В7-40/4

Описание товара:


Модель: В7-40/4
Наличие:
Наличие уточняйте по e-mail:
info@priborkontakt.ru
Характеристики:
Все характеристики
Артикул
В7-40/4
Быстрая доставка по России
Быстрая доставка по России
Самые лучшие цены
Самые лучшие цены
Сервисный центр
Сервисный центр
Техническая документация
Техническая документация

Вольтметр универсальный цифровой В7-40/4

В7-40/4 - универсальный цифровой вольтметр для измерения постоянного и переменного напряжений, силы постоянного и переменного токов, а также электрического сопротивления. Прибор рассчитан на применение при настройке, проверке и эксплуатации радиоэлектронной аппаратуры и может использоваться как автономно, так и в составе информационно-измерительных систем. Предусмотрены дистанционное управление и связь с цифропечатающим устройством (ЦПУ).

В7-40/4 допускается к эксплуатации на стационарных и подвижных объектах, не работающих на ходу, что удобно для выездных лабораторий и контрольных пунктов.

Назначение и области применения

Вольтметр В7-40/4 применяют в измерительных лабораториях, на участках наладки и испытаний, в ремонтных подразделениях и в составе автоматизированных комплексов. Прибор подходит для контроля полярности и уровня постоянного напряжения, измерения СКЗ переменного напряжения и тока, а также для измерений сопротивлений в широком диапазоне. Дополнительные принадлежности (делители, ВЧ пробник, измерительный кабель) расширяют область применения до высоких напряжений и высоких частот.

Функции и особенности

  • Измерение U- (постоянного напряжения обеих полярностей), U~ (переменного напряжения произвольной формы), I- (постоянного тока), I~ (переменного тока) и R (электрического сопротивления).
  • Дистанционное управление и возможность подключения к ЦПУ.
  • Работа в составе информационно-измерительных систем.
  • Высокое входное сопротивление при измерении постоянного напряжения - 10 МОм ± 0,1 МОм.
  • Подавление помех: нормального вида не менее 40 дБ (50 Гц и 400 Гц), общего вида постоянного напряжения не менее 90 дБ при сопротивлении небаланса 1 кОм.
  • Расширение диапазонов измерения по напряжению с помощью высоковольтного делителя ДНВ (до 30 кВ) и делителя переменного напряжения ДПН (до 1000 В).
  • Измерение ВЧ напряжения с ВЧ пробником до 1000 МГц в заданных диапазонах.
  • Встроенный счетчик времени наработки.

Условия эксплуатации и питание

Прибор рассчитан на питание от сети переменного напряжения 220 В ± 22 В, 50 Гц ± 0,5 Гц с содержанием гармоник до 5%, а также от сети 220 В ± 11 В, 400 Гц ± 10 Гц с содержанием гармоник до 5%.

Рабочие климатические условия: температура окружающего воздуха от -30 °C до +50 °C, относительная влажность до 98% при 25 °C. Счетчик времени наработки регистрирует время работы в диапазоне температур от -10 °C до +50 °C.

Технические характеристики

Раздел Параметр Значение
Постоянное напряжение Диапазон измерения U- 0,01 мВ - 1000 В
Постоянное напряжение Пределы измерений 200 мВ; 2 В; 20 В; 200 В; 2000 В
Постоянное напряжение Основная погрешность на 200 мВ и 2 В ±[0,05 + 0,02(Uк/U - 1)]%
Постоянное напряжение Основная погрешность на 20 В, 200 В, 2000 В ±[0,1 + 0,02(Uк/U - 1)]%
Постоянное напряжение Входное сопротивление 10 МОм ± 0,1 МОм
Постоянное напряжение Стойкость к перегрузке На всех пределах, кроме 200 В и 2000 В, выдерживает 1 мин напряжение ближайшего большего предела; на пределе 200 В - 1000 В (1 мин); на пределе 2000 В - 1200 В (1 мин)
Высокие постоянные напряжения Диапазон с высоковольтным делителем ДНВ 1 кВ - 30 кВ
Высокие постоянные напряжения Входное сопротивление делителя ДНВ 500 МОм ± 25 МОм
Высокие постоянные напряжения Соответствие показаний 0,001Uднв; с шунтом "К2" - 0,0005Uднв; с шунтом "К3" - 0,0002Uднв
Высокие постоянные напряжения Основная погрешность с ДНВ ±[0,4 + 0,04(Uк/U - 1)]%
Высокие постоянные напряжения Основная погрешность с ДНВ и "К2" ±[0,4 + 0,04(Uк/Uш1 - 1)]%
Высокие постоянные напряжения Основная погрешность с ДНВ и "К3" ±[0,4 + 0,04(Uк/Uш2 - 1)]%
Переменное напряжение СКЗ, произвольная форма (2 мВ - 200 В) 20 Гц - 100 кГц
Переменное напряжение СКЗ, произвольная форма (свыше 200 В - 500 В) 20 Гц - 5 кГц
Переменное напряжение Пределы измерений 200 мВ; 2 В; 20 В; 200 В; 2000 В
Переменное напряжение Коэффициент амплитуды Kа ≤ 3, максимальное напряжение на входе не более 1000 В
Переменное напряжение Основная погрешность 20-40 Гц ±[1 + 0,1(Uк/U - 1)]% (пределы 200 мВ; 2 В; 20 В; 200 В)
Переменное напряжение Основная погрешность 40 Гц-10 кГц ±[0,6 + 0,1(Uк/U - 1)]% (пределы 200 мВ; 2 В; 20 В; 200 В)
Переменное напряжение Основная погрешность 10-20 кГц ±[1 + 0,1(Uк/U - 1)]% (пределы 200 мВ; 2 В; 20 В; 200 В)
Переменное напряжение Основная погрешность 20-50 кГц ±[5 + 0,15(Uк/U - 1)]% (пределы 200 мВ; 2 В; 20 В; 200 В)
Переменное напряжение Основная погрешность 50-100 кГц ±[10 + 0,4(Uк/U - 1)]% (пределы 200 мВ; 2 В; 20 В; 200 В)
Переменное напряжение Основная погрешность на пределе 2000 В 20-40 Гц и 1-5 кГц: ±[1 + 0,1(Uк/U - 1)]%; 40 Гц-1 кГц: ±[0,6 + 0,1(Uк/U - 1)]%
Переменное напряжение с ДПН СКЗ 500-1000 В, 20 Гц-1 кГц Показания 0,001Uдпн, при Uдпн на входе делителя, максимум на входе делителя не более 3000 В
Переменное напряжение Входное сопротивление 1 МОм ± 0,1 МОм
Переменное напряжение Шунтирующая емкость не более 50 пФ
ВЧ измерения (с ВЧ пробником) СКЗ синусоидального напряжения 50 кГц - 1000 МГц
ВЧ измерения (с ВЧ пробником) Диапазон напряжений 50 кГц-10 МГц 0,1 В - 15 В
ВЧ измерения (с ВЧ пробником) Диапазон напряжений 10 МГц-50 МГц 0,1 В - Umax, где Umax = (1,5 x 108)/f
ВЧ измерения (с ВЧ пробником) Диапазон напряжений 50 МГц-1000 МГц 0,1 В - 3 В
ВЧ измерения (с ВЧ пробником) Погрешность 50 кГц-50 МГц ±[10 + 0,6(Uк/U - 1)]%, Uк = 15 В
ВЧ измерения (с ВЧ пробником) Погрешность 50-300 МГц ±[10 + 3(Uк/U - 1)]%
ВЧ измерения (с ВЧ пробником) Погрешность 300-800 МГц ±[20 + 2(Uк/U - 1)]%
ВЧ измерения (с ВЧ пробником) Погрешность 800-1000 МГц ±[30 + 2(Uк/U - 1)]%
ВЧ пробник Входное сопротивление на 50 кГц не менее 150 кОм
ВЧ пробник Входная емкость не более 5 пФ
Постоянный ток Диапазон измерения I- 0,01 мкА - 2000 мА (с шунтом "10А" - до 10 А)
Постоянный ток Пределы измерений 200 мкА; 2 мА; 20 мА; 200 мА; 2000 мА
Постоянный ток Основная погрешность ±[0,2 + 0,02(Iк/I - 1)]%
Постоянный ток с шунтом "10А" Основная погрешность ±[0,4 + 0,02(Iк/I - 1)]%, Iк = 10 А
Переменный ток СКЗ, произвольная форма (2 мкА - 200 мА) 40 Гц - 20 кГц
Переменный ток СКЗ, произвольная форма (свыше 200 мА - 2000 мА) 40 Гц - 2 кГц (с шунтом "10А" - до 10 А)
Переменный ток Пределы измерений 200 мкА; 2 мА; 20 мА; 200 мА; 2000 мА
Переменный ток Погрешность 40 Гц-10 кГц ±[1 + 0,1(Iк/I - 1)]%
Переменный ток Погрешность 10-20 кГц (200 мкА-200 мА) ±[2 + 0,1(Iк/I - 1)]%
Переменный ток Погрешность 40 Гц-2 кГц (2000 мА и шунт 10 А) ±[1 + 0,02(Iк/I - 1)]%
Сопротивление Диапазон измерения R 0,01 Ом - 20 МОм
Сопротивление Пределы измерений 200 Ом; 2 кОм; 20 кОм; 200 кОм; 2000 кОм; 20 МОм
Сопротивление Основная погрешность (200 Ом - 2000 кОм) ±[0,15 + 0,05(Rк/R - 1)]%
Сопротивление Основная погрешность (20 МОм) ±[0,5 + 0,1(Rк/R - 1)]%
Сопротивление Максимальное постоянное напряжение на открытых гнездах не более 10 В

Ток через измеряемое сопротивление

Предел измерения сопротивления Сила тока
200 Ом 1 мА ± 0,05 мА
2 кОм 1 мА ± 0,05 мА
20 кОм 1 мкА ± 0,05 мкА
200 кОм 1 мкА ± 0,05 мкА
2000 кОм 1 мкА ± 0,05 мкА
20 МОм 1 нА ± 0,05 нА

Дополнительные режимы и принадлежности

  • С измерительным кабелем К1: измерение постоянного напряжения 0,01 мВ - 40 В и СКЗ переменного напряжения 2 мВ - 40 В (20 Гц - 100 кГц) при Kа ≤ 3.
  • С делителем переменного напряжения ДПН: измерение СКЗ 500-1000 В (20 Гц - 1 кГц) при показаниях 0,001Uдпн.
  • С высоковольтным делителем ДНВ: измерение постоянного напряжения 1-30 кВ с заданным масштабом показаний и применением шунтов "К2" и "К3".
  • С ВЧ пробником: измерение СКЗ синусоидального напряжения в диапазоне 50 кГц - 1000 МГц при нормированных пределах и погрешностях.

Надежность и эксплуатационные показатели

  • Потребляемая мощность при номинальном напряжении - не более 30 В·А (погрешность измерения потребляемой мощности не более ±5%).
  • Наработка на отказ - не менее 8000 часов.
  • Ресурс органов многократного управления и регулирования - 30000 циклов переключений.
  • Гамма-процентный ресурс - не менее 10000 часов при γ = 90%.
  • Гамма-процентный срок службы - не менее 10 лет при γ = 90%.
  • Среднее время восстановления - не более 10 часов.
  • Вероятность отсутствия скрытых отказов - не менее 0,95 за межповерочный интервал 12 месяцев при среднем коэффициенте использования 0,04.

Габариты и масса

Параметр Значение
Габаритные размеры 304 x 80 x 320 мм
Масса не более 5,5 кг
