Вольтметр Ф564

Ф564

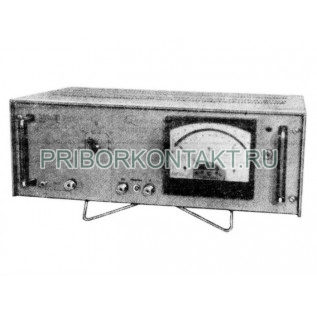

Вольтметр электронный переносный Ф564

Также этот прибор может называться: Ф 564, Ф-564, f564, f 564, f-564.

Ф564 вольтметр электронный переносный предназначен для измерения среднего значения (за период по модулю) переменного напряжения синусоидальной и сильно искаженной формы кривой.

Технические характеристики Ф564:

Класс точности - 0,5; 1,0; 1,5.

Диапазоны измерения напряжения:

- без выносного делителя - от 0,0002 В до 0,001 В; от 0,0003 В до 0,003 В; от 0,002 В до 0,01 В; от 0,003 В до 0,03 В; от 0,02 В до 0,1 В; от 0,03 В до 0,3 В; от 0,2 В до 0,1 В; от 0,3 В до 3 В;

- с индивидуальным выносным делителем - от 2 В до 10 В; от 3 В до 30 В; от 20 В до 100 В; от 30 В до 300 В.

Пределы допускаемой основной погрешности вольтметра Ф564, выраженные в % от конечного значения шкалы, на всех отметках диапазона измерений:

Форма кривой измеряемого напряжения - синусоидальная или несинусоидальная, с любым содержанием гармоник, частота которых достигает верхней границы соответствующих областей частот.

Коэффициент отношения амплитудного значения напряжения к среднему - не более 1,6 для конечных отметок шкалы.

Изменение показаний Ф564, вызванное изменением коэффициента усреднения измеряемого напряжения - не более значений пределов допускаемых погрешностей вольтметра и должно быть от 1 до значений из таблицы:

Входная емкость - 30 пФ.

Мощность от сети - 100 В·А.

Питание от сети - 220 В; от 49 Гц до 61 Гц.

Габаритные размеры - 545×200×350 мм.

Масса - не более 17 кг.

Вольтметры Ф564 состоят из шести блоков, соединенных при помощи передней панели и каркаса помещенных в металлический корпус.

Условия эксплуатации Ф564:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при 30° С - до 80%.
